UNI EN 12464 e illuminazione residenziale: cosa deve sapere ogni architetto nel 2026

La UNI EN 12464-1:2021 è la norma tecnica di riferimento europea per l'illuminazione degli ambienti di lavoro interni, ed è uno dei documenti più consultati e meno compresi di tutto il panorama illuminotecnico professionale. Tecnicamente si applica a uffici, scuole, ospedali, retail, industrie, ma da circa un decennio gli studi di architettura e di interior design più strutturati la usano sistematicamente anche come riferimento di buona pratica nel residenziale di pregio, pur in assenza di obbligo. Capire questa norma significa capire come si misura oggettivamente la qualità della luce, e quindi come si presenta tecnicamente un preventivo davanti al committente.

Negli ultimi tre anni il tema è diventato centrale nella pratica professionale degli studi che lavorano nella fascia alta del residenziale italiano. Il 71% degli studi di architettura intervistati nel Lighting Design Report 2025 di AIDI dichiara di applicare i parametri UNI EN 12464-1 anche ai progetti residenziali sopra i 200 metri quadri, non per obbligo normativo ma per garantire al committente uno standard verificabile di qualità illuminotecnica. La ragione è strategica: la luce è oggi uno degli elementi più visibili e più contestati del progetto finito, e disporre di un riferimento tecnico oggettivo permette di giustificare scelte, evitare contestazioni, posizionare la propria offerta su un livello professionale superiore rispetto a concorrenti che progettano a sensazione.

Eppure, leggendo i progetti che arrivano sui nostri tavoli di consulenza tecnica, è evidente che la maggior parte dei professionisti italiani conosce la norma solo superficialmente. Sa che esiste, ne ha sentito parlare durante la formazione professionale, ma quando si tratta di applicarla concretamente in capitolato emergono lacune importanti. Quali sono i valori minimi di illuminamento richiesti per ciascuna attività? Cosa significa esattamente l'indice UGR di abbagliamento? Come si interpreta il fattore di uniformità Uo? Qual è la differenza tra illuminamento mantenuto e illuminamento iniziale? Queste domande, banali per un illuminotecnico, sono spesso punti grigi per chi viene da una formazione architettonica generalista.

Questa guida nasce per colmare quella distanza. Non è un riassunto teorico della norma ma un'analisi pratica dei parametri della UNI EN 12464-1 con focus sull'applicazione al residenziale, pensata per architetti e interior designer che vogliono integrare la norma nel proprio metodo progettuale quotidiano. Qui è possibile trovare: la struttura logica della norma e la sua filosofia, l'analisi dei parametri tecnici fondamentali (illuminamento, uniformità, abbagliamento, resa cromatica, flicker), le tabelle dei valori applicabili al residenziale, gli strumenti software per la verifica di conformità, casi reali di applicazione ed una checklist operativa per il capitolato.

Prima di iniziare, una precisazione metodologica importante: la UNI EN 12464-1 non è obbligatoria nel residenziale privato. Non c'è alcuna norma di legge che imponga al progettista di rispettarla quando illumina una casa privata. La sua applicazione è una scelta volontaria di qualità progettuale, esattamente come la scelta di usare materiali di pregio o finiture artigianali. Diventa però obbligatoria in tutte le porzioni del residenziale assimilabili a lavoro o servizio: home office in cui si svolge attività professionale, ambienti dei lavoratori domestici (cucina di servizio, lavanderia se assimilata a postazione lavorativa), parti comuni di edifici plurifamiliari (vani scala, hall, parcheggi). In questi casi la conformità è obbligatoria e va dimostrata documentalmente.

In questo articolo...

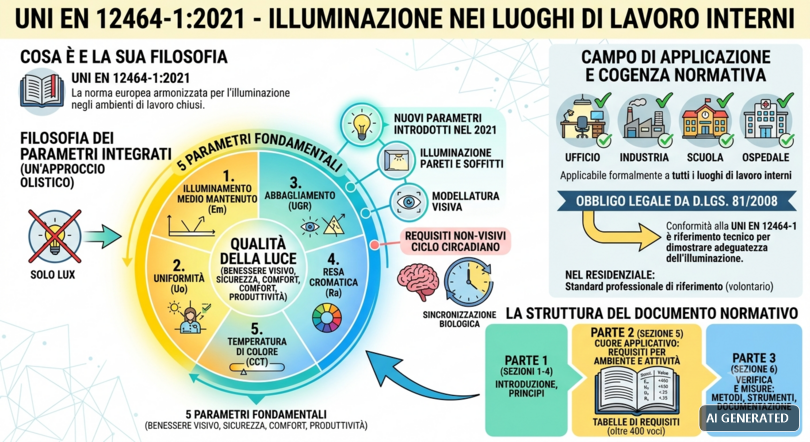

1. Cos'è la UNI EN 12464-1 e qual è la sua filosofia

La UNI EN 12464-1 è la norma europea armonizzata che stabilisce i requisiti illuminotecnici per i luoghi di lavoro interni. La sigla completa è UNI EN 12464-1:2021 "Luce e illuminazione - Illuminazione dei posti di lavoro - Parte 1: Posti di lavoro in interni", e rappresenta la trasposizione italiana della norma europea EN 12464-1, pubblicata nella sua ultima versione nel 2021 dopo un percorso di revisione di otto anni rispetto alla versione precedente del 2011. Esiste anche una Parte 2 della norma, dedicata ai posti di lavoro esterni, che però esula dallo scopo di questa guida.

La norma nasce da un'esigenza precisa: fornire criteri oggettivi e misurabili per progettare illuminazione che sia adeguata al benessere visivo, alla sicurezza, alla produttività e al comfort delle persone che trascorrono ore in un determinato ambiente. Non si limita a definire un valore minimo di illuminamento, ma costruisce un sistema multidimensionale di parametri che insieme definiscono la qualità complessiva della luce. Questa visione olistica è la vera innovazione concettuale della norma rispetto alle precedenti versioni e rispetto all'approccio amatoriale tipicamente focalizzato solo sul "quanti lux".

La filosofia dei parametri integrati

La UNI EN 12464-1 si fonda su un principio metodologico fondamentale: la qualità della luce non si misura con un singolo numero ma con un set integrato di parametri, ciascuno dei quali risponde a una specifica esigenza visiva o ergonomica. Una luce intensa ma mal distribuita è di scarsa qualità tanto quanto una luce poco intensa. Una luce di intensità adeguata ma che genera abbagliamento è inaccettabile. Una luce con buoni valori quantitativi ma resa cromatica scarsa rende l'ambiente alienante. Solo l'equilibrio simultaneo di tutti i parametri garantisce un'illuminazione che funziona veramente.

I parametri fondamentali normati dalla UNI EN 12464-1 sono cinque, e li approfondiremo singolarmente nei capitoli successivi: l'illuminamento medio mantenuto Em, l'uniformità Uo, l'indice unificato di abbagliamento UGR, l'indice di resa cromatica Ra, e il valore minimo della temperatura di colore correlata. La versione 2021 ha introdotto inoltre parametri aggiuntivi relativi all'illuminamento verticale Ev, ai requisiti di modellatura visiva, all'illuminazione delle pareti e dei soffitti, e ai requisiti di non-visione legati al ciclo circadiano. Quest'ultimo aspetto rappresenta la novità più significativa: la nuova versione riconosce che la luce non serve solo a vedere, ma influisce direttamente sul ritmo biologico e sul benessere generale dell'organismo.

Campo di applicazione e cogenza normativa

La norma si applica formalmente a tutti i luoghi di lavoro interni, indipendentemente dalla tipologia di attività svolta. Comprende uffici, scuole, ospedali, locali commerciali, industrie, ristoranti, alberghi (nelle aree comuni e di servizio), centri sportivi (negli ambienti coperti). Nel residenziale privato la norma non è obbligatoria, ma rappresenta lo standard professionale di riferimento e viene applicata volontariamente come parametro di qualità nei progetti di pregio.

La cogenza normativa, ovvero l'obbligo legale di rispettarla, deriva dal D.Lgs. 81/2008 sulla sicurezza nei luoghi di lavoro: l'articolo 63 e l'allegato IV richiedono che i luoghi di lavoro abbiano illuminazione adeguata, e la conformità alla UNI EN 12464-1 è il riferimento tecnico per dimostrare tale adeguatezza. In caso di contenzioso o di ispezione, il rispetto della norma è quasi sempre il primo aspetto verificato. Nel residenziale, dove non c'è D.Lgs. 81/2008 applicabile, il rispetto resta volontario ma costituisce una solida difesa professionale in caso di contestazione del committente.

La struttura del documento normativo

Il documento UNI EN 12464-1:2021 è strutturato in tre parti principali.

• La prima parte (sezioni 1-4) è generale e introduttiva: definisce scopo, riferimenti normativi, termini e definizioni, principi generali di progettazione illuminotecnica.
• La seconda parte (sezione 5) è il cuore applicativo: contiene il prospetto dei requisiti illuminotecnici per ciascuna tipologia di ambiente e attività, suddivisi per categoria merceologica (uffici, industrie, ospedali, scuole, eccetera).
• La terza parte (sezione 6) è dedicata alla verifica e ai metodi di misura: definisce come si verifica concretamente che un'installazione rispetti i parametri richiesti, quali strumenti usare, come documentare il calcolo illuminotecnico.

La sezione 5 è quella che il progettista consulta operativamente. Contiene oltre 400 voci di attività, ciascuna associata a un codice univoco e a una serie di parametri minimi da rispettare. Per esempio, l'attività "5.2.1 - Aree generali per posti di lavoro - Archiviazione, copia e così via" richiede Em ≥ 300 lux, UGR ≤ 19, Uo ≥ 0,40, Ra ≥ 80. Questi numeri sono il risultato di decenni di ricerca ergonomica e di consultazione tra le associazioni nazionali di illuminotecnica europee, e rappresentano il consenso tecnico continentale sui requisiti minimi per quella specifica attività.

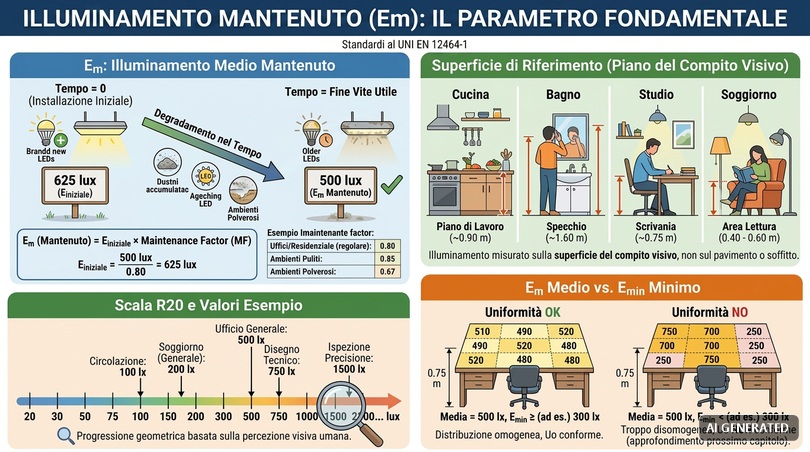

2. Illuminamento mantenuto: il parametro fondamentale

L'illuminamento, simbolo E e unità di misura lux (lx), rappresenta il flusso luminoso incidente su una superficie per unità di area. Tradotto in termini operativi: quanti lumen di luce arrivano effettivamente sul piano di lavoro dove l'utente sta svolgendo la propria attività. È il parametro storicamente più conosciuto e più immediatamente comprensibile, ma anche quello più frequentemente travisato nei progetti reali. Capirne le sottigliezze è il primo passo per applicare correttamente la UNI EN 12464-1.

Em: l'illuminamento medio mantenuto

Il parametro che la norma richiede non è semplicemente "l'illuminamento", ma l'illuminamento medio mantenuto, simbolo Em. La differenza è cruciale e spesso sfugge anche a progettisti esperti. Una lampada appena installata produce un flusso luminoso superiore a quello che produrrà tra 5 o 10 anni: i LED degradano gradualmente nel tempo, le superfici riflettenti dell'ambiente si sporcano, le polveri si accumulano sui diffusori. Il flusso luminoso utile in ambiente decresce nel tempo, e progettare sul flusso iniziale significa produrre un'installazione che inizia conforme e diventa progressivamente fuori norma.

Per questo la UNI EN 12464-1 richiede di rispettare Em come valore mantenuto in qualsiasi momento della vita utile dell'installazione, e introduce il concetto di Maintenance Factor (MF) o fattore di manutenzione. Il fattore di manutenzione tipico per un'installazione LED in ambiente residenziale o uffici a manutenzione regolare è 0,80; sale a 0,85 per ambienti puliti e ben mantenuti; scende a 0,67 per ambienti polverosi o difficili da manutenere. Significa che se la norma richiede Em ≥ 500 lux mantenuti, l'installazione iniziale deve produrre 500 / 0,80 = 625 lux al momento della messa in servizio, per poter mantenere i 500 lux quando l'impianto è invecchiato e sporco.

La superficie di riferimento

L'illuminamento si misura su una superficie specifica, definita dalla norma come superficie del compito visivo. Per attività di scrittura o lettura è il piano della scrivania, tipicamente posto a 0,75 metri dal pavimento. Per attività manuali è il piano di lavoro effettivo. Per circolazione e ambienti di transito è il pavimento. Specificare correttamente la superficie di riferimento è fondamentale per evitare equivoci: 500 lux a soffitto sono cosa completamente diversa da 500 lux a 75 cm dal pavimento, e il valore richiesto è sempre il secondo.

Nel residenziale questa precisazione è importante perché le superfici di compito visivo sono molteplici e variano da ambiente ad ambiente. In cucina la superficie di riferimento è il piano di lavoro a circa 0,90 m, in bagno è lo specchio a 1,60 m circa, in studio è la scrivania a 0,75 m, in soggiorno per area lettura è il bracciolo del divano o il tavolino a 0,40-0,60 m. Un buon progetto luce specifica per ogni ambiente quale sia la superficie di compito visivo e progetta il livello di illuminamento conseguentemente.

La scala dei valori e la scala R20

La UNI EN 12464-1 utilizza una scala normalizzata di valori di illuminamento, nota come scala R20, che segue una progressione geometrica: 20, 30, 50, 75, 100, 150, 200, 300, 500, 750, 1000, 1500, 2000, 3000, 5000 lux. La logica è psicofisica: il sistema visivo umano percepisce le differenze di illuminamento in modo logaritmico, non lineare. Una differenza tra 100 e 150 lux è chiaramente percepibile, una differenza tra 500 e 550 lux è impercettibile. La scala R20 evita di specificare valori intermedi privi di significato pratico, e standardizza i livelli su gradini effettivamente discriminabili dall'occhio.

Per ciascuna attività la norma indica il valore minimo richiesto e talvolta anche valori più alti consigliati per situazioni di compito visivo più impegnativo. Per esempio, "ufficio generale" richiede 500 lux, ma "disegno tecnico" richiede 750 lux, e "ispezione di precisione di pezzi piccoli" può richiedere fino a 1.500 o 2.000 lux. Nel residenziale i valori utilizzati sono generalmente più bassi rispetto agli ambienti di lavoro, riflettendo la diversa intensità del compito visivo, ma esistono comunque punti specifici (cucina, studio, specchio bagno) dove i valori di lavoro si applicano integralmente.

Em medio versus Em minimo

Un dettaglio tecnico spesso trascurato è la differenza tra Em medio sulla superficie e Emin minimo puntuale. La norma richiede sia un certo valore medio (per esempio 500 lux mediati su tutta la scrivania), sia un valore minimo che non scenda sotto una certa percentuale del medio. Questa percentuale è il parametro Uo (uniformità) che approfondiremo nel prossimo capitolo. Significa che un illuminamento medio formalmente conforme può comunque essere bocciato se la distribuzione è troppo disomogenea: 500 lux di media con 250 lux ai bordi e 750 lux al centro non è conforme se Uo richiesto è 0,60.

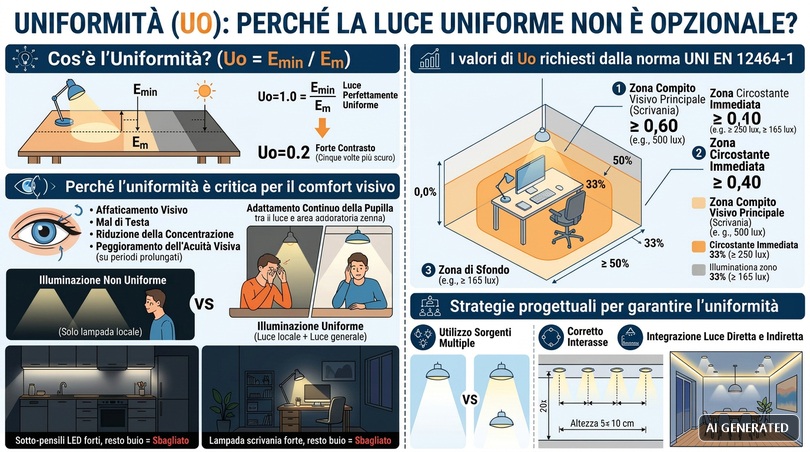

3. Uniformità (Uo): perché la luce uniforme non è opzionale?

L'uniformità è il secondo parametro fondamentale della UNI EN 12464-1, e probabilmente il più sottovalutato nei progetti reali. Definita come il rapporto tra illuminamento minimo e illuminamento medio sulla superficie di riferimento (Uo = Emin / Em), l'uniformità misura quanto la luce sia equamente distribuita sull'area di compito visivo. Un'uniformità di 1,0 significa che ogni punto della superficie riceve esattamente la stessa quantità di luce, un'uniformità di 0,5 significa che il punto più scuro riceve metà della luce media, un'uniformità di 0,2 significa che il punto più scuro è cinque volte più scuro del valore medio.

Perché l'uniformità è critica per il comfort visivo

Il sistema visivo umano si adatta al livello di illuminamento dominante in un campo visivo. Quando l'occhio si sposta tra zone a illuminamento molto diverso, deve continuamente riadattare la pupilla e la sensibilità retinica, generando affaticamento visivo, mal di testa, riduzione della concentrazione e su periodi prolungati peggioramento dell'acuità visiva. È il motivo per cui leggere un libro alla luce di una sola lampada in una stanza per il resto buia, contrariamente al consiglio della nonna, è effettivamente faticoso: l'occhio deve gestire continuamente la transizione tra la pagina molto illuminata e il resto del campo visivo molto scuro.

Nel residenziale questo principio si manifesta in modi specifici. Una cucina con strip LED sotto i pensili che illumina perfettamente il piano di lavoro, ma con un'illuminazione generale dell'ambiente molto bassa, è ergonomicamente sbagliata anche se il piano di lavoro è teoricamente conforme. Il contrasto tra il piano luminoso e l'ambiente buio costringe l'occhio a continui riadattamenti durante il cucinare. Lo stesso vale per uno studio con una lampada da scrivania potente ma senza illuminazione generale di accompagnamento, o per una camera da letto con una lampada da lettura molto intensa e ambiente buio.

I valori di Uo richiesti dalla norma

La UNI EN 12464-1 richiede valori di Uo differenziati per tipologia di attività. Per le aree di compito visivo principale (scrivania, piano di lavoro) Uo deve essere ≥ 0,60, valore che garantisce una distribuzione molto uniforme. Per le aree circostanti immediate (la zona intorno alla scrivania, raggio di 0,5 metri) Uo deve essere ≥ 0,40. Per le aree di sfondo (resto dell'ambiente) Uo deve essere ≥ 0,10, valore relativamente basso che ammette un'illuminazione generale meno uniforme purché senza zone completamente buie.

Inoltre la norma introduce il concetto di rapporto di illuminamento tra zone adiacenti: l'illuminamento delle aree circostanti deve essere almeno il 50% di quello dell'area di compito principale, e l'illuminamento delle aree di sfondo deve essere almeno il 33% di quello delle aree circostanti. Significa che se il piano di lavoro è a 500 lux, l'area immediata di contorno deve essere ≥ 250 lux, e lo sfondo ≥ 165 lux. Solo rispettando queste proporzioni si garantisce un comfort visivo continuo nello spostamento dello sguardo.

Strategie progettuali per garantire l'uniformità

Garantire l'uniformità richiesta dalla norma richiede strategie progettuali specifiche. La prima è l'utilizzo di sorgenti multiple anziché singola sorgente concentrata: due faretti da 800 lumen ciascuno distribuiti producono uniformità nettamente superiore a un singolo faretto da 1.600 lumen. La seconda è il corretto interasse tra sorgenti: per un controsoffitto con faretti a incasso, la distanza tra punti luminosi deve essere generalmente pari a circa l'altezza utile del soffitto (per soffitti a 2,80 m, faretti distanziati di circa 2,80 m).

La terza strategia è l'integrazione tra luce diretta e luce indiretta. La luce diretta da apparecchi a soffitto produce zone di illuminazione concentrate. La luce indiretta da strip LED in cornice perimetrale o da apparecchi a parete diffonde la luce in modo morbido e uniforme su tutto l'ambiente. L'integrazione tra le due tipologie permette di ottenere alti livelli puntuali dove serve e uniformità complessiva dell'ambiente, soluzione progettuale particolarmente adatta al residenziale di pregio dove si vuole ottenere sia funzionalità sia atmosfera.

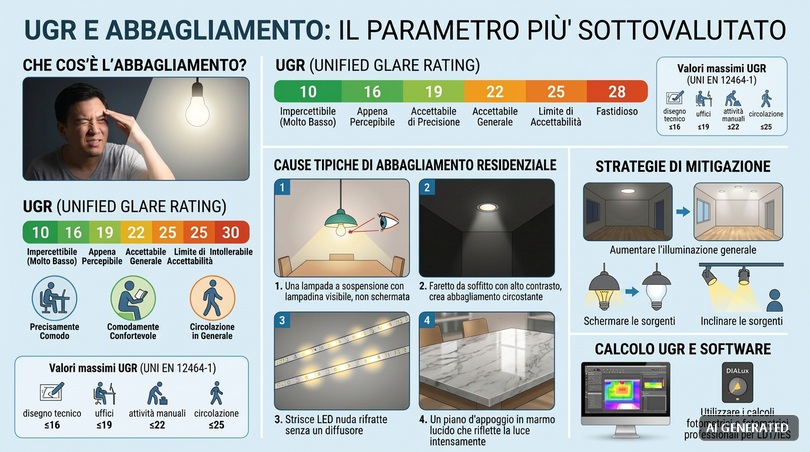

4. UGR e abbagliamento: il parametro più sottovalutato

L'abbagliamento è il fenomeno per cui una sorgente luminosa troppo intensa nel campo visivo, o un contrasto eccessivo tra zone illuminate e zone scure, riducono la capacità di visione e causano fastidio o disagio visivo. È uno dei problemi illuminotecnici più gravi e più frequentemente trascurati nei progetti residenziali. La UNI EN 12464-1 normalizza l'abbagliamento attraverso un parametro specifico, l'UGR (Unified Glare Rating), calcolato secondo una formula matematica complessa che integra la luminanza della sorgente, l'angolo di vista, l'illuminamento di sfondo e la posizione dell'osservatore.

La scala UGR e i valori normativi

L'UGR è un indice numerico che varia da 10 (abbagliamento impercettibile) a 30 (abbagliamento intollerabile). I valori chiave da memorizzare sono: UGR 16 = appena percettibile, UGR 19 = accettabile per attività di precisione, UGR 22 = accettabile per attività generali, UGR 25 = limite di accettabilità, UGR 28 = fastidioso, UGR 30 = intollerabile. Più basso è il valore, migliore è il comfort visivo. La differenza tra UGR 19 e UGR 22 è ben percepibile da chiunque, anche se non sa nominarla: la luce a UGR 19 risulta confortevole, quella a UGR 22 leggermente fastidiosa.

La norma richiede valori UGR massimi differenziati per attività. Per disegno tecnico, sale operatorie, lavori di precisione: UGR ≤ 16. Per uffici, scrittura, lettura: UGR ≤ 19. Per attività manuali generiche: UGR ≤ 22. Per circolazione, depositi: UGR ≤ 25. Questi valori sono cogenti per gli ambienti di lavoro, mentre nel residenziale rappresentano un riferimento di buona pratica. Una zona lettura in soggiorno dovrebbe rispettare UGR ≤ 19, una scrivania da studio idealmente UGR ≤ 16.

Cause tipiche di abbagliamento nel residenziale

Le cause più frequenti di abbagliamento nei progetti residenziali che vediamo arrivare in consulenza tecnica sono quattro. Prima: sorgenti puntiformi non schermate ad altezza occhio. Lampadari pendenti su tavolo da pranzo con lampadina visibile, faretti orientabili in soggiorno con sorgente direttamente visibile, applique a parete con bulbo esposto. La soluzione è sempre schermatura: paralume, vetro opalino, deflettore.

• Seconda causa: contrasto eccessivo tra sorgente e sfondo. Un faretto incassato a soffitto, anche se schermato, può apparire molto luminoso rispetto a un soffitto buio circostante, creando un punto di alta luminanza nel campo visivo che genera fastidio. La soluzione è illuminare almeno parzialmente anche il soffitto e i muri circostanti, riducendo il contrasto.
• Terza causa: strip LED visibili direttamente senza profilo con diffusore. Una strip LED a vista, senza diffusore opale, ha singoli punti LED visibilissimi che producono abbagliamento puntuale anche se la potenza totale è modesta. È uno dei motivi tecnici, oltre a quelli estetici e termici già discussi, per cui le strip LED vanno sempre installate in profilo di alluminio con diffusore opale.
• Quarta causa: riflessi su superfici lucide. Sorgenti luminose riflesse su piani in marmo lucido, vetro, acciaio, possono produrre abbagliamento riflesso (glare from reflection) anche peggiore dell'abbagliamento diretto. La progettazione deve considerare la geometria delle superfici riflettenti e la posizione dell'osservatore, evitando angoli di riflessione che portino la sorgente nell'occhio.

Strategie di mitigazione

Per ridurre l'UGR di un'installazione esistono diverse strategie progettuali. Aumentare l'illuminamento generale di sfondo riduce il contrasto con le sorgenti puntuali e quindi l'UGR percepito: una stanza ben illuminata a livello generale tollera sorgenti puntuali di maggiore intensità senza problemi di abbagliamento. Schermare le sorgenti con paralumi, vetri opalini, deflettori, riduce la luminanza visibile dell'apparecchio mantenendo invariato il flusso luminoso utile. Inclinare le sorgenti dirette in modo che il fascio non punti verso le posizioni occupate dagli utenti.

Per il calcolo dell'UGR in fase di progetto, i software DIALux e Relux forniscono il valore esatto per ogni posizione di osservazione, in funzione della geometria dell'ambiente, degli apparecchi installati e dei materiali delle superfici. I file fotometrici LDT/IES dei prodotti contengono i dati di luminanza necessari per il calcolo: usando file fotometrici professionali (come quelli forniti da Ledpoint per tutta la gamma) il calcolo è affidabile, mentre prodotti senza dati fotometrici reali non possono essere correttamente valutati.

5. Resa cromatica (Ra/CRI): cosa richiede la norma

La resa cromatica della luce, indicata con il parametro Ra nella norma europea o CRI nella terminologia internazionale (sono lo stesso parametro), misura quanto fedelmente una sorgente luminosa restituisce i colori degli oggetti illuminati rispetto a una sorgente di riferimento. Abbiamo già introdotto il concetto nell'articolo sui dieci errori più frequenti degli architetti, ma qui lo approfondiamo nello specifico del quadro normativo UNI EN 12464-1.

La scala Ra e i requisiti normativi

L'Ra si misura su una scala da 0 a 100, dove 100 è la resa cromatica perfetta della luce solare diurna. La UNI EN 12464-1 richiede valori minimi di Ra differenziati per attività: Ra ≥ 80 per la maggior parte delle attività generiche; Ra ≥ 90 per attività dove la valutazione del colore è importante (sale di controllo qualità, ispezione, ambienti medici); Ra ≥ 95 per attività di altissima precisione cromatica (gallerie d'arte, restauro, alcune procedure chirurgiche).

È importante notare che la norma stabilisce valori minimi, non valori desiderabili. Un ambiente di lavoro con Ra 80 è formalmente conforme, ma è qualitativamente al limite inferiore dell'accettabilità. Il consenso tecnico contemporaneo è che, con la tecnologia LED moderna che permette di raggiungere Ra elevati senza significativo sovracosto, i progettisti dovrebbero adottare valori superiori al minimo normativo: Ra ≥ 90 come standard di buona pratica, Ra ≥ 95 per ambienti residenziali di pregio.

L'indice R9 e gli indici estesi

L'Ra è calcolato come media della resa di otto colori test (R1-R8), che però non includono i rossi saturi né i colori molto cromatici. Questo significa che una sorgente può avere Ra alto ma resa scarsa proprio dei colori cromaticamente intensi, fenomeno che si manifesta visivamente come "freddezza" o "sterilità" della luce. Per risolvere questa limitazione esistono indici estesi: R9 misura specificamente il rosso saturo, R10 il giallo, R11 il verde, R12 il blu, R13 i toni della pelle bianca, R14 il verde fogliame, R15 i toni della pelle asiatica.

L'R9 in particolare è considerato il vero discrimine qualitativo. Una sorgente con Ra 90 ma R9 basso (sotto 50) appare "fredda" e clinicamente sterile, anche se formalmente conforme. Una sorgente con Ra 95 e R9 ≥ 80 produce una luce calda e accogliente, percepita come naturale. Per il residenziale di pregio raccomandiamo sempre: Ra ≥ 90, R9 ≥ 50; per ambienti premium dove la qualità della luce è elemento di pregio: Ra ≥ 95, R9 ≥ 80.

Il TM-30: l'evoluzione del CRI

Negli ultimi anni la comunità scientifica internazionale ha sviluppato un nuovo standard di misurazione della resa cromatica, il TM-30 pubblicato dall'IES (Illuminating Engineering Society) americana, che utilizza 99 colori test contro gli 8-15 del CRI tradizionale e fornisce due indici: Rf (fidelity, fedeltà rispetto alla sorgente di riferimento) e Rg (gamut, ampiezza della gamma cromatica). Il TM-30 non è ancora integrato nella UNI EN 12464-1, ma è considerato lo standard tecnico più avanzato e molti produttori professionali ne riportano i valori a fianco del CRI tradizionale.

Per il progettista contemporaneo è utile conoscere il TM-30 come parametro di approfondimento per i progetti di altissima gamma, dove la qualità cromatica della luce è elemento distintivo. Valori TM-30 di riferimento per illuminazione di alta qualità: Rf ≥ 85, Rg tra 95 e 105. Sotto Rf 80 la luce è qualitativamente scarsa; sopra Rg 105 la luce satura eccessivamente i colori producendo un effetto innaturale.

6. Flicker e effetto stroboscopico

Il flicker, ovvero lo sfarfallio temporale della luce LED, è uno dei parametri più innovativi introdotti dalla versione 2021 della UNI EN 12464-1. Le versioni precedenti della norma non affrontavano il fenomeno, considerato marginale all'epoca delle sorgenti tradizionali (incandescenza, alogena, fluorescente). Con l'avvento massivo del LED dimmable controllato elettronicamente, il flicker è diventato un problema reale ed è stato formalmente incluso nei requisiti normativi.

La fisica del flicker

Tutti i LED, anche quelli più costosi, hanno un'emissione luminosa che oscilla nel tempo in funzione della corrente che li alimenta. Il driver elettronico, soprattutto quando dimmera la luce, produce una corrente non perfettamente continua ma modulata. Il risultato è che l'intensità luminosa emessa varia rapidamente nel tempo, con frequenze e ampiezze che dipendono dalla qualità del driver. Frequenze sotto i 100 Hz sono visibili a occhio nudo come sfarfallio evidente. Frequenze tra 100 e 500 Hz sono invisibili a occhio nudo ma ancora rilevate dal sistema nervoso. Frequenze sopra i 3.000 Hz sono essenzialmente non rilevabili neppure dal sistema nervoso.

I parametri normativi: PstLM e SVM

La UNI EN 12464-1:2021 introduce due parametri specifici per quantificare il flicker. Il PstLM (Short-term Flicker Indicator) misura la percezione visiva del flicker a basse frequenze; valori PstLM ≤ 1,0 indicano flicker non percepibile. L'SVM (Stroboscopic Visibility Measure) misura l'effetto stroboscopico, ovvero la modulazione che diventa visibile in presenza di oggetti in movimento (ventilatori, oggetti in caduta, gesti rapidi); valori SVM ≤ 0,4 indicano effetto stroboscopico accettabile.

I valori richiesti dalla norma variano per tipo di ambiente. Per uffici e ambienti di lavoro generale: PstLM ≤ 1,0 e SVM ≤ 0,4. Per ambienti con macchinari rotanti o oggetti in movimento, dove l'effetto stroboscopico può causare illusioni visive pericolose: SVM ≤ 0,2. Per il residenziale i parametri non sono obbligatori, ma il consenso clinico è che valori PstLM ≤ 0,5 e SVM ≤ 0,3 garantiscono comfort visivo anche per soggetti sensibili (bambini, anziani, persone con disturbi neurologici).

Impatto sulla salute

Il flicker, anche quando invisibile a occhio nudo, può avere impatti significativi sul benessere. Studi pubblicati su riviste mediche (Wilkins 2010, Veitch 2014, Sliney 2020) hanno documentato correlazioni tra esposizione a luce flickerante e: affaticamento visivo, riduzione della velocità di lettura e comprensione del testo, mal di testa ricorrenti specie nei soggetti predisposti all'emicrania, peggioramento di sintomi in soggetti epilettici, riduzione delle prestazioni cognitive in ambienti di lavoro. Per i bambini in età scolare l'impatto è particolarmente significativo per la concentrazione e l'apprendimento.

Per questo motivo, indipendentemente dall'obbligo normativo, raccomandiamo sempre nei progetti residenziali (soprattutto in camere da letto, sale studio, home office, camerette per bambini) la specifica di driver flicker-free certificati IEEE 1789, lo standard internazionale che definisce i requisiti di flicker per LED in ambiente domestico. Il sovracosto è del 15-25% sul driver, ma l'impatto sul benessere quotidiano della famiglia è significativo e crescente nella sensibilità del mercato.

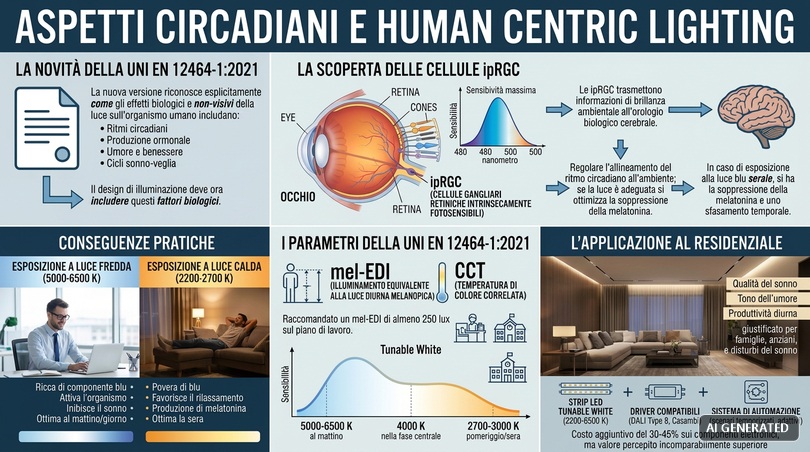

7. Aspetti circadiani e human centric lighting

La novità più rivoluzionaria della UNI EN 12464-1:2021 rispetto alla versione precedente è il riconoscimento esplicito degli aspetti non-visivi della luce, ovvero gli effetti biologici della luce sull'organismo umano che vanno oltre la semplice visione. Per la prima volta in una norma illuminotecnica europea cogente, si riconosce che la luce influisce sul ritmo circadiano, sulla produzione ormonale, sul tono dell'umore, sul ciclo sonno-veglia, e che la progettazione illuminotecnica deve tenerne conto.

La scoperta delle cellule ipRGC

La base scientifica di questa rivoluzione concettuale risale al 2002, anno della scoperta delle cellule ipRGC (intrinsically photosensitive Retinal Ganglion Cells), cellule fotosensibili presenti nella retina che, diversamente dai coni e dai bastoncelli responsabili della visione, non producono immagini ma trasmettono al cervello informazioni sulla luminosità ambientale per regolare l'orologio biologico interno. Le ipRGC sono massimamente sensibili alla luce blu intorno ai 480 nanometri: quando esposte a luce di questa lunghezza d'onda, segnalano al cervello "è giorno", sopprimendo la produzione di melatonina e attivando il sistema nervoso.

Le conseguenze pratiche sono enormi. L'esposizione a luce fredda (alta temperatura colore, 5000-6500 K) ricca di componente blu attiva l'organismo e inibisce il sonno: ottima al mattino e durante il giorno, dannosa la sera prima di dormire. L'esposizione a luce calda (bassa temperatura colore, 2200-2700 K) povera di blu favorisce il rilassamento e la produzione di melatonina: ottima la sera, controproducente al mattino quando serve attivazione.

I parametri della UNI EN 12464-1:2021

La norma 2021 introduce due nuovi parametri legati agli aspetti circadiani. Il melanopic equivalent daylight illuminance (mel-EDI) misura quanto una determinata sorgente luminosa stimola le cellule ipRGC, equivalentemente alla luce diurna naturale. Per ambienti di lavoro dove serve mantenere attivazione e vigilanza durante il giorno (uffici, scuole), la norma raccomanda valori mel-EDI di almeno 250 lux misurati verticalmente all'altezza dell'occhio per buona parte della giornata lavorativa.

Il secondo parametro è la temperatura colore correlata variabile nell'arco della giornata: la norma raccomanda installazioni tunable white che permettano di variare la CCT dell'illuminazione da 5000-6500 K al mattino, a 4000 K nella fase centrale della giornata, a 2700-3000 K nel pomeriggio inoltrato e alla sera. Questo approccio, noto come human centric lighting, è ormai standard per uffici e ambienti educativi nei progetti illuminotecnici più avanzati.

L'applicazione al residenziale

Nel residenziale di pregio l'human centric lighting è diventato un elemento di vendita potentissimo. Una casa con illuminazione tunable white programmata per seguire il ritmo circadiano naturale ha effetti documentabili sulla qualità del sonno degli abitanti, sul tono dell'umore, sulla produttività diurna. Per famiglie con bambini piccoli, persone anziane, soggetti con disturbi del sonno, l'investimento in un sistema circadiano è clinicamente giustificato.

Tecnicamente, l'implementazione richiede tre componenti: strip LED tunable white con range CCT tra 2200 e 6500 K; driver compatibili con controllo CCT (tipicamente DALI Type 8 o Casambi); sistema di automazione che gestisca scenari temporizzati e/o adattivi al ciclo naturale del sole. Il costo aggiuntivo rispetto a un'installazione standard a temperatura fissa è del 30-45% sui componenti elettronici, ma il valore percepito per il committente di fascia alta è incomparabilmente superiore.

8. Applicazione al residenziale di pregio

Abbiamo già chiarito che la UNI EN 12464-1 non è cogente nel residenziale privato, ma viene applicata volontariamente come standard di buona pratica. Vediamo ora concretamente come integrarla nel processo progettuale di un'abitazione di pregio, ambiente per ambiente, con i valori di riferimento da utilizzare nel capitolato.

Il principio dell'estensione analogica

Il metodo per applicare la norma al residenziale è quello dell'estensione analogica: per ciascun ambiente residenziale si identifica l'attività di lavoro più simile prevista dalla norma, e si applicano i parametri corrispondenti, eventualmente attenuandoli per riflettere il contesto domestico meno intensivo. Per esempio: l'home office è analogo all'ufficio generale (Em = 500 lux, UGR ≤ 19, Uo ≥ 0,60, Ra ≥ 80); la cucina è analoga al laboratorio alimentare (Em = 500 lux su piano di lavoro); il bagno alla zona di toelettatura (Em = 300-500 lux su specchio).

L'attenuazione è giustificata dal fatto che nel residenziale si svolge attività per tempi più limitati e con minore intensità di compito visivo rispetto agli ambienti di lavoro professionali. Tipicamente si possono ridurre del 30-40% i valori di illuminamento rispetto agli analoghi lavorativi, mantenendo invece pieni i valori di uniformità, abbagliamento e resa cromatica perché questi influenzano il comfort visivo indipendentemente dalla durata.

Scenari multipli e gestione dinamica

Il residenziale di pregio richiede una sofisticazione che la UNI EN 12464-1 non affronta esplicitamente: la gestione di scenari multipli per lo stesso ambiente. Un soggiorno deve poter essere illuminato in modi completamente diversi a seconda dell'uso: brillantemente per pulire o per ricevere ospiti, in modo soffuso per guardare un film, con luce di accento per leggere un libro. Ciascuno scenario ha valori di illuminamento, distribuzione e temperatura colore diversi, e la progettazione deve preparare l'impianto a tutti questi scenari fin dalla fase preliminare.

Tecnicamente, la progettazione per scenari richiede dimmerazione separata di gruppi di apparecchi, controllo digitale tipo DALI o Casambi, possibilmente automazione domotica per il richiamo rapido degli scenari predefiniti. Il sistema DALI Type 8 con controllo wireless via Casambi è oggi lo standard più flessibile e accessibile per il residenziale di alta gamma, e Ledpoint mette a disposizione driver compatibili su tutta la gamma di profili e strip.

La coerenza con la luce naturale

Un aspetto fondamentale nel residenziale, meno enfatizzato dalla UNI EN 12464-1 perché negli uffici la luce naturale è spesso schermata, è l'integrazione tra illuminazione artificiale e luce diurna entrante dalle finestre. La luce naturale è qualitativamente superiore a qualsiasi illuminazione artificiale (Ra 100, temperatura colore variabile, intensità che riproduce il ritmo circadiano), ed è disponibile gratuitamente per gran parte della giornata. La progettazione illuminotecnica residenziale deve completare e non duplicare la luce naturale, accendendosi solo dove la luce naturale non arriva e nei momenti in cui questa è insufficiente.

Sistemi di controllo intelligenti integrano sensori di luminosità naturale e dimmerano automaticamente l'illuminazione artificiale in funzione della luce esterna disponibile. Il risparmio energetico tipico di un sistema integrato luce naturale + LED dimmerato automaticamente è del 40-60% rispetto a un'illuminazione artificiale a piena potenza, e il comfort visivo è significativamente superiore perché la transizione tra giorno e sera è graduale invece che brusca.

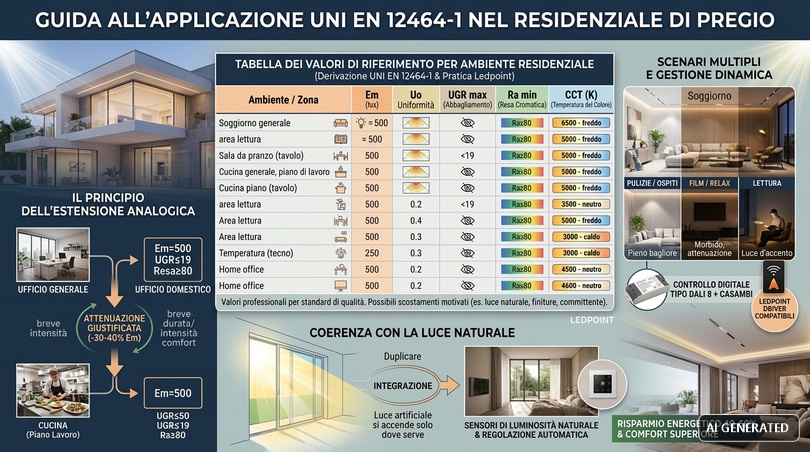

9. Tabella dei valori per ambiente residenziale

Riassumiamo nella tabella seguente i valori di riferimento raccomandati per ciascun ambiente del residenziale di pregio, derivati dall'estensione analogica dei valori UNI EN 12464-1 e dalla pratica progettuale Ledpoint su oltre 300 cantieri di alta gamma. Questi valori rappresentano lo standard professionale: sotto questi valori l'ambiente può essere percepito come illuminato in modo inadeguato, sopra questi valori si sale verso il "premium" o l'eccellenza.

La tabella è da considerare come riferimento di progetto, non come prescrizione rigida. Le specifiche del singolo committente, la presenza di apporto di luce naturale significativo, le finiture e i materiali dell'ambiente, possono giustificare scostamenti motivati dai valori indicati. L'importante è che gli scostamenti siano consapevoli e documentati, non casuali.

10. Calcolo illuminotecnico: DIALux, Relux e file fotometrici

La verifica del rispetto dei parametri UNI EN 12464-1 richiede un calcolo illuminotecnico professionale, non improvvisazione. Il calcolo si esegue con software dedicati che modellano l'ambiente, posizionano le sorgenti luminose, e simulano la distribuzione della luce considerando geometria, materiali, riflettanze, fotometrie dei prodotti. I due software di riferimento del mercato europeo sono DIALux e Relux, entrambi disponibili in versione gratuita per i progettisti.

DIALux evo: lo standard del mercato

DIALux evo è il software più utilizzato a livello mondiale per il calcolo illuminotecnico, sviluppato dalla tedesca DIAL e distribuito gratuitamente ai progettisti. Permette di modellare ambienti anche complessi, di posizionare apparecchi con precisione, di simulare luce naturale e artificiale insieme, di generare rendering fotorealistici calibrati sui valori reali di illuminamento. I report DIALux sono il documento standard di consegna del progetto illuminotecnico, accettato da committenti, direzioni lavori, organi di vigilanza.

Il flusso di lavoro tipico in DIALux è: importazione del modello architettonico (formato DWG, IFC, SketchUp), definizione delle superfici e dei materiali con relative riflettanze, posizionamento degli apparecchi luminosi dal catalogo integrato, calcolo dei parametri illuminotecnici, generazione del report. Il software calcola automaticamente Em, Emin, Emax, Uo, UGR, consumi energetici, e produce visualizzazioni in falsi colori dei livelli di illuminamento particolarmente utili per la comunicazione con il committente.

Relux: l'alternativa svizzera

Relux è un software altrettanto professionale, sviluppato in Svizzera, con un approccio leggermente diverso da DIALux: interfaccia più tradizionale, calcoli particolarmente accurati per la luce naturale, ottima integrazione con i file fotometrici di tutti i produttori. Molti studi preferiscono Relux per la flessibilità nella gestione di geometrie complesse e per la qualità della modellazione di luce diurna. La scelta tra DIALux e Relux è in larga parte di preferenza personale del progettista.

I file fotometrici IES e LDT

Sia DIALux sia Relux funzionano grazie ai file fotometrici dei prodotti, formati standardizzati che descrivono numericamente come ciascun apparecchio luminoso distribuisce la luce nello spazio. Esistono due formati: IES (LM-63), formato americano sviluppato dall'Illuminating Engineering Society; LDT (EULUMDAT), formato europeo. I software moderni leggono entrambi i formati.

I file fotometrici sono prodotti misurando l'apparecchio in laboratorio fotometrico (goniofotometro), e contengono dati estremamente precisi: distribuzione del flusso luminoso per ciascun angolo solido, flusso totale, efficienza luminosa, dati elettrici. Senza file fotometrico reale del prodotto, il calcolo illuminotecnico è impossibile o approssimativo. Per questo motivo i produttori professionali forniscono sempre i file IES/LDT dei propri prodotti, mentre i produttori low-cost spesso non li hanno o li forniscono solo per pochi modelli "vetrina".

Ledpoint fornisce gratuitamente i file fotometrici IES e LDT di tutta la gamma di profili+strip a catalogo, accessibili a richiesta dagli studi di progettazione registrati. Ciascuna combinazione di profilo, strip, diffusore disponibile è stata misurata in laboratorio fotometrico certificato, e i file possono essere importati direttamente in DIALux e Relux per calcoli affidabili.

Il fattore di manutenzione nel calcolo

Un aspetto tecnico spesso trascurato è la corretta impostazione del fattore di manutenzione nel software. DIALux e Relux usano un MF di default di 0,80, ma il valore corretto dipende dalle reali condizioni di installazione e manutenzione. Per ambienti residenziali puliti con pulizia regolare degli apparecchi, MF 0,85 è realistico. Per ambienti polverosi o con bassa manutenzione, MF 0,67. Per esterni, MF 0,67-0,80 a seconda dell'esposizione. Impostare correttamente l'MF significa progettare valori iniziali più alti del minimo richiesto, in modo che la conformità sia garantita per tutta la vita utile dell'impianto.

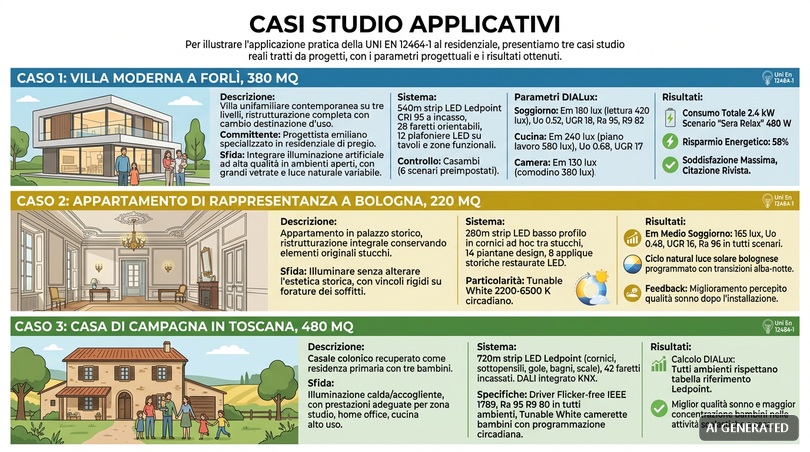

11. Casi studio applicativi

Per illustrare l'applicazione pratica della UNI EN 12464-1 al residenziale, presentiamo tre casi studio reali tratti da progetti, con i parametri progettuali e i risultati ottenuti.

Caso 1: Villa moderna a Forlì, 380 mq

Villa unifamiliare contemporanea su tre livelli, ristrutturazione completa con cambio destinazione d'uso. Studio di architettura committente: progettista emiliano specializzato in residenziale di pregio. Sfida progettuale: integrare illuminazione artificiale ad alta qualità in ambienti aperti, con grandi vetrate e apporto di luce naturale variabile. Sistema illuminotecnico: 540 metri lineari di strip LED Ledpoint CRI 95 in profilo a incasso, 28 faretti orientabili a soffitto, 12 plafoniere LED su tavoli e zone funzionali. Controllo: sistema Casambi con 6 scenari preimpostati.

Calcolo illuminotecnico DIALux: Em soggiorno 180 lux (zona lettura 420 lux), Uo 0,52, UGR 18, Ra 95, R9 82. Em cucina 240 lux generale, 580 lux piano di lavoro, Uo 0,68, UGR 17. Em camera principale 130 lux, comodino 380 lux. Consumo totale impianto a piena potenza 2,4 kW, consumo medio scenario "sera relax" 480 W. Risparmio energetico calcolato rispetto a soluzione tradizionale: 58%. Soddisfazione committente: massima, con citazione su rivista di settore.

Caso 2: Appartamento di rappresentanza a Bologna, 220 mq

Appartamento in palazzo storico, ristrutturazione integrale conservando elementi originali (soffitti decorati, parquet, stucchi). Sfida progettuale: illuminare adeguatamente senza alterare l'estetica storica, con vincoli rigidi su forature dei soffitti. Sistema illuminotecnico: 280 metri di strip LED a basso profilo (7 mm) in cornici a soffitto disegnate ad hoc per integrarsi con gli stucchi originali, 14 piantane di design selezionate dal progettista, 8 applique storiche restaurate e elettrificate a LED.

Particolarità: tutto il sistema è tunable white 2200-6500 K con programmazione circadiana. Risultato: Em medio soggiorno 165 lux, Uo 0,48, UGR 16, Ra 96 in tutti gli scenari. Sistema circadiano programmato per ricalcare il ciclo naturale della luce solare bolognese, con transizioni graduali tra alba, giorno, tramonto, notte. Feedback committente: significativo miglioramento percepito della qualità del sonno dopo l'installazione.

Caso 3: Casa di campagna in Toscana, 480 mq

Casale colonico recuperato come residenza primaria di famiglia con tre bambini. Sfida progettuale: illuminazione domestica calda e accogliente, ma con prestazioni adeguate per zona studio dei bambini, home office del padre, e cucina familiare ad alto uso. Sistema illuminotecnico: 720 metri di strip LED Ledpoint distribuite tra cornici, sottopensili, gole, bagni, scale; 42 faretti incassati a soffitto; sistema DALI integrato con domotica KNX preesistente.

Specifiche per benessere familiare: tutti i driver flicker-free certificati IEEE 1789, Ra 95 R9 80 in tutti gli ambienti vissuti, tunable white nelle camerette dei bambini con programmazione circadiana automatica per favorire ritmo sonno-veglia. Calcolo illuminotecnico: tutti gli ambienti rispettano i valori della tabella di riferimento residenziale Ledpoint. Risultato familiare: bambini con miglior qualità del sonno e maggior concentrazione nelle attività scolastiche svolte a casa.

12. Checklist operativa per il capitolato

Concludiamo con una checklist operativa di 30 punti per verificare la conformità del progetto luce alla UNI EN 12464-1 e ai parametri di buona pratica residenziale Ledpoint. Da utilizzare come strumento di verifica preventiva prima dell'invio del file esecutivo al cantiere o della consegna del progetto al committente.

13. Domande frequenti (FAQ)

Le domande che riceviamo più frequentemente da architetti e interior designer sulla UNI EN 12464-1 e sulla sua applicazione al residenziale, raccolte in formato di rapida consultazione. Clicca su ciascuna domanda per espandere la risposta dettagliata.
