UNI EN 12464 und Wohnraumbeleuchtung: Was jeder Architekt im Jahr 2026 wissen muss

Die UNI EN 12464-1:2021 ist die europäische Referenznorm für die Beleuchtung von Arbeitsstätten in Innenräumen und eines der am häufigsten konsultierten und am wenigsten verstandenen Dokumente in der gesamten professionellen Beleuchtungsplanungslandschaft. Technisch gilt sie für Büros, Schulen, Krankenhäuser, Einzelhandel und Industrie, aber seit etwa einem Jahrzehnt nutzen die strukturierteren Architektur- und Interior-Design-Büros sie systematisch auch als Referenz für bewährte Verfahren im hochwertigen Wohnbau, obwohl keine gesetzliche Verpflichtung besteht. Diese Norm zu verstehen bedeutet zu verstehen, wie man die Lichtqualität objektiv misst und somit einem Auftraggeber technisch ein Angebot präsentiert.

In den letzten drei Jahren ist dieses Thema in der beruflichen Praxis der Büros, die im gehobenen Segment des italienischen Wohnbaus tätig sind, zentral geworden. Laut dem Lighting Design Report 2025 von AIDI geben 71 % der befragten Architekturbüros an, die Parameter der UNI EN 12464-1 auch bei Wohnprojekten über 200 Quadratmeter anzuwenden, nicht wegen einer gesetzlichen Verpflichtung, sondern um dem Auftraggeber einen überprüfbaren Qualitätsstandard für die Beleuchtung zu garantieren. Der Grund ist strategisch: Licht ist heute eines der sichtbarsten und am häufigsten beanstandeten Elemente des fertigen Projekts, und das Vorhandensein einer objektiven technischen Referenz ermöglicht es, Entscheidungen zu rechtfertigen, Beanstandungen zu vermeiden und das eigene Angebot auf einem höheren professionellen Niveau zu positionieren als Wettbewerber, die "nach Gefühl" planen.

Wenn wir jedoch die Projekte prüfen, die auf unseren technischen Beratungstischen landen, wird deutlich, dass die meisten italienischen Fachleute die Norm nur oberflächlich kennen. Sie wissen, dass es sie gibt, haben während ihrer beruflichen Weiterbildung davon gehört, aber wenn es darum geht, sie konkret in Leistungsverzeichnissen anzuwenden, treten erhebliche Wissenslücken auf. Was sind die Mindestwerte der Beleuchtungsstärke für jede Tätigkeit? Was bedeutet genau der UGR-Blendungsindex? Wie interpretiert man den Gleichmäßigkeitsfaktor Uo? Was ist der Unterschied zwischen behaltener Beleuchtungsstärke und Anfangsbeleuchtungsstärke? Diese Fragen, die für einen Beleuchtungsingenieur banal sind, sind für diejenigen, die aus einer allgemeinen architektonischen Ausbildung kommen, oft Grauzonen.

Dieser Leitfaden wurde erstellt, um diese Lücke zu schließen. Er ist keine theoretische Zusammenfassung der Norm, sondern eine praktische Analyse der Parameter der UNI EN 12464-1 mit Fokus auf die Anwendung im Wohnbau, konzipiert für Architekten und Interior-Designer, die die Norm in ihre tägliche Planungsmethodik integrieren möchten. Hier finden Sie: die logische Struktur der Norm und ihre Philosophie, die Analyse der grundlegenden technischen Parameter (Beleuchtungsstärke, Gleichmäßigkeit, Blendung, Farbwiedergabe, Flicker), die Tabellen der für den Wohnbau anwendbaren Werte, die Software-Tools zur Konformitätsprüfung, reale Anwendungsfälle und eine operative Checkliste für das Leistungsverzeichnis.

Vor dem Beginn eine wichtige methodische Präzisierung: Die UNI EN 12464-1 ist im privaten Wohnbau nicht verpflichtend. Es gibt kein Gesetz, das den Planer zwingt, sie bei der Beleuchtung eines Privathauses einzuhalten. Ihre Anwendung ist eine freiwillige Entscheidung für Planungsqualität, genau wie die Entscheidung, hochwertige Materialien oder handwerkliche Oberflächen zu verwenden. Sie wird jedoch in allen Bereichen des Wohnbaus verpflichtend, die mit Arbeits- oder Servicebereichen vergleichbar sind: Home-Offices, in denen berufliche Tätigkeiten ausgeübt werden, Bereiche für Hausangestellte (Serviceküchen, Waschküchen, wenn sie als Arbeitsplatz eingestuft werden), Gemeinschaftsbereiche von Mehrfamilienhäusern (Treppenhäuser, Eingangshallen, Parkplätze). In diesen Fällen ist die Konformität obligatorisch und muss dokumentiert werden.

In diesem Artikel...

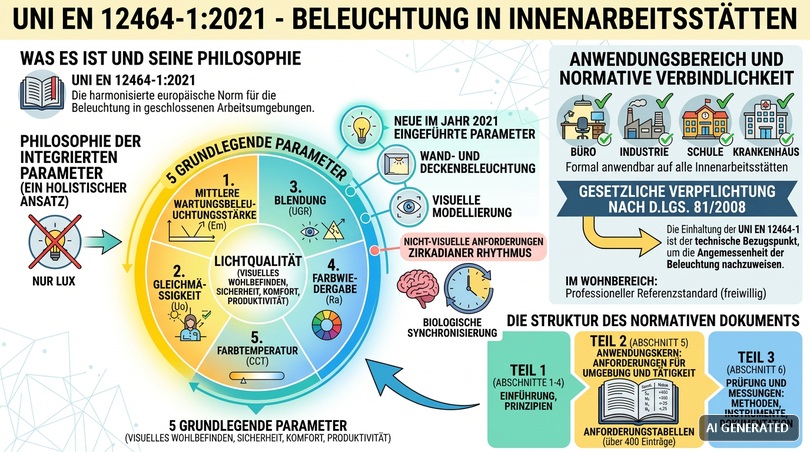

1. Was ist die UNI EN 12464-1 und was ist ihre Philosophie?

Die UNI EN 12464-1 ist die harmonisierte europäische Norm, die die Beleuchtungsanforderungen für Arbeitsstätten in Innenräumen festlegt. Der vollständige Titel lautet UNI EN 12464-1:2021 "Licht und Beleuchtung - Beleuchtung von Arbeitsstätten - Teil 1: Arbeitsstätten in Innenräumen", und sie stellt die italienische Umsetzung der europäischen Norm EN 12464-1 dar, die 2021 in ihrer neuesten Version nach einem achtjährigen Überarbeitungsprozess gegenüber der vorherigen Version von 2011 veröffentlicht wurde. Es gibt auch einen Teil 2 der Norm, der Arbeitsstätten im Freien gewidmet ist, der jedoch nicht Gegenstand dieses Leitfadens ist.

Die Norm entsteht aus einem präzisen Bedarf: objektive und messbare Kriterien für die Planung einer Beleuchtung bereitzustellen, die dem visuellen Wohlbefinden, der Sicherheit, der Produktivität und dem Komfort der Personen dient, die Stunden in einem bestimmten Umfeld verbringen. Sie beschränkt sich nicht darauf, einen Mindestwert der Beleuchtungsstärke zu definieren, sondern baut ein multidimensionales System von Parametern auf, die zusammen die Gesamtqualität des Lichts definieren. Diese ganzheitliche Sichtweise ist die wahre konzeptionelle Innovation der Norm im Vergleich zu früheren Versionen und im Vergleich zum amateurhaften Ansatz, der typischerweise nur auf die "Wie viele Lux" fokussiert ist.

Die Philosophie der integrierten Parameter

Die UNI EN 12464-1 basiert auf einem grundlegenden methodischen Prinzip: Die Lichtqualität wird nicht mit einer einzigen Zahl gemessen, sondern mit einem integrierten Satz von Parametern, von denen jeder auf einen spezifischen visuellen oder ergonomischen Bedarf reagiert. Ein intensives, aber schlecht verteiltes Licht ist von ebenso schlechter Qualität wie ein schwaches Licht. Ein Licht mit angemessener Intensität, das aber Blendung erzeugt, ist inakzeptabel. Ein Licht mit guten quantitativen Werten, aber schlechter Farbwiedergabe macht das Umfeld befremdlich. Nur das gleichzeitige Gleichgewicht aller Parameter garantiert eine Beleuchtung, die wirklich funktioniert.

Die fünf grundlegenden Parameter, die von der UNI EN 12464-1 normiert werden, sind: die erhaltene mittlere Beleuchtungsstärke Em, die Gleichmäßigkeit Uo, der vereinheitlichte Blendungsindex UGR, der Farbwiedergabeindex Ra und der Mindestwert der korrelierten Farbtemperatur. Die Version 2021 hat zusätzlich Parameter eingeführt, die sich auf die vertikale Beleuchtungsstärke Ev, die Anforderungen an die visuelle Modellierung, die Beleuchtung von Wänden und Decken und die Nicht-Seh-Anforderungen im Zusammenhang mit dem zirkadianen Zyklus beziehen. Dieser letzte Aspekt stellt die bedeutendste Neuheit dar: Die neue Version erkennt an, dass Licht nicht nur dem Sehen dient, sondern den biologischen Rhythmus und das allgemeine Wohlbefinden des Organismus direkt beeinflusst.

Anwendungsbereich und normative Verbindlichkeit

Die Norm gilt formal für alle Arbeitsstätten in Innenräumen, unabhängig von der Art der ausgeübten Tätigkeit. Sie umfasst Büros, Schulen, Krankenhäuser, Geschäftsräume, Industrie, Restaurants, Hotels (in den Gemeinschafts- und Servicebereichen), Sportzentren (in den überdachten Bereichen). Im privaten Wohnbau ist die Norm nicht verpflichtend, stellt aber den professionellen Referenzstandard dar und wird freiwillig als Qualitätsparameter in gehobenen Projekten angewendet.

Die normative Verbindlichkeit, also die gesetzliche Verpflichtung, sie einzuhalten, leitet sich aus dem D.Lgs. 81/2008 über die Sicherheit am Arbeitsplatz ab: Artikel 63 und Anhang IV verlangen, dass Arbeitsstätten eine angemessene Beleuchtung haben, und die Konformität mit der UNI EN 12464-1 ist die technische Referenz, um diese Angemessenheit nachzuweisen. Im Falle eines Rechtsstreits oder einer Inspektion ist die Einhaltung der Norm fast immer der erste überprüfte Aspekt. Im Wohnbau, wo das D.Lgs. 81/2008 nicht anwendbar ist, bleibt die Einhaltung freiwillig, stellt aber eine solide berufliche Verteidigung im Falle einer Beanstandung durch den Auftraggeber dar.

Die Struktur des normativen Dokuments

Das Dokument UNI EN 12464-1:2021 ist in drei Hauptteile gegliedert.

• Der erste Teil (Abschnitte 1-4) ist allgemein und einführend: Er definiert Zweck, normative Verweise, Begriffe und Definitionen sowie die allgemeinen Grundsätze der Beleuchtungsplanung.
• Der zweite Teil (Abschnitt 5) ist das Anwendungsherzstück: Er enthält die Tabelle der Beleuchtungsanforderungen für jede Art von Raum und Tätigkeit, unterteilt nach Sektor (Büros, Industrie, Krankenhäuser, Schulen usw.).
• Der dritte Teil (Abschnitt 6) ist der Überprüfung und den Messmethoden gewidmet: Er definiert, wie konkret überprüft wird, ob eine Installation die geforderten Parameter einhält, welche Instrumente zu verwenden sind und wie die Lichtberechnung zu dokumentieren ist.

Abschnitt 5 ist der, den der Planer operativ konsultiert. Er enthält über 400 Tätigkeitseinträge, von denen jeder einem eindeutigen Code und einer Reihe von Mindestparametern zugeordnet ist, die einzuhalten sind. Zum Beispiel erfordert die Tätigkeit "5.2.1 - Allgemeine Bereiche für Arbeitsplätze - Archivierung, Kopieren usw." Em ≥ 300 Lux, UGR ≤ 19, Uo ≥ 0,40, Ra ≥ 80. Diese Zahlen sind das Ergebnis jahrzehntelanger ergonomischer Forschung und Konsultation zwischen den europäischen nationalen Beleuchtungsverbänden und stellen den kontinentalen technischen Konsens über die Mindestanforderungen für diese spezifische Tätigkeit dar.

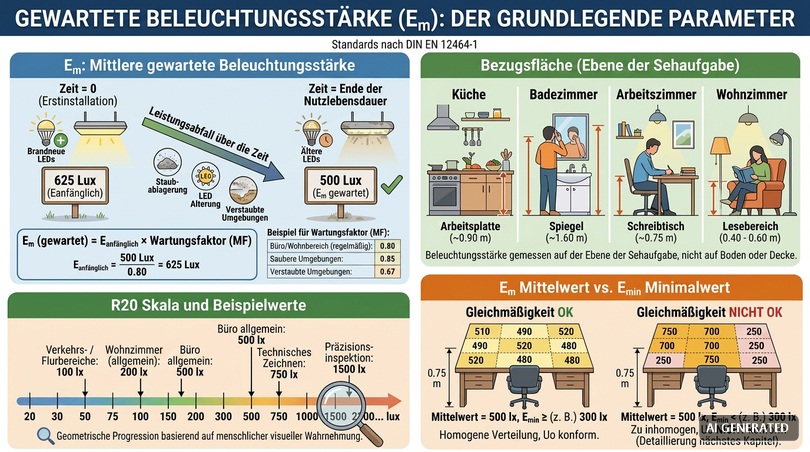

2. Erhaltene Beleuchtungsstärke: der grundlegende Parameter

Die Beleuchtungsstärke, Symbol E und Maßeinheit Lux (lx), stellt den auf eine Fläche auftreffenden Lichtstrom pro Flächeneinheit dar. In operationellen Begriffen übersetzt: wie viele Lumen Licht tatsächlich auf die Arbeitsebene gelangen, auf der der Benutzer seine Tätigkeit ausübt. Es ist der historisch bekannteste und am unmittelbarsten verständliche Parameter, aber auch derjenige, der in realen Projekten am häufigsten falsch interpretiert wird. Seine Feinheiten zu verstehen, ist der erste Schritt zur korrekten Anwendung der UNI EN 12464-1.

Em: die erhaltene mittlere Beleuchtungsstärke

Der von der Norm geforderte Parameter ist nicht einfach "die Beleuchtungsstärke", sondern die erhaltene mittlere Beleuchtungsstärke, Symbol Em. Der Unterschied ist entscheidend und entgeht oft sogar erfahrenen Planern. Eine neu installierte Lampe erzeugt einen höheren Lichtstrom als den, den sie in 5 oder 10 Jahren erzeugen wird: LEDs degradieren mit der Zeit allmählich, die reflektierenden Oberflächen des Raums verschmutzen, Staub sammelt sich auf den Diffusoren an. Der nützliche Lichtstrom im Raum nimmt mit der Zeit ab, und auf den anfänglichen Lichtstrom zu planen bedeutet, eine Installation zu produzieren, die konform beginnt und progressiv normwidrig wird.

Aus diesem Grund verlangt die UNI EN 12464-1, Em als zu jedem Zeitpunkt der Lebensdauer der Installation eingehaltenen Wert zu respektieren, und führt das Konzept des Maintenance Factor (MF) oder Wartungsfaktors ein. Der typische Wartungsfaktor für eine LED-Installation in einer Wohn- oder Büroumgebung mit regelmäßiger Wartung beträgt 0,80; er steigt auf 0,85 für saubere und gut gewartete Umgebungen; er sinkt auf 0,67 für staubige oder schwer zu wartende Umgebungen. Das bedeutet, wenn die Norm Em ≥ 500 Lux erhalten verlangt, muss die Erstinstallation zum Zeitpunkt der Inbetriebnahme 500 / 0,80 = 625 Lux erzeugen, um die 500 Lux halten zu können, wenn die Anlage gealtert und verschmutzt ist.

Die Bezugsfläche

Die Beleuchtungsstärke wird auf einer spezifischen Fläche gemessen, die von der Norm als Sehaufgabenfläche definiert wird. Für Schreib- oder Lesetätigkeiten ist es die Schreibtischfläche, typischerweise auf 0,75 Meter über dem Boden platziert. Für manuelle Tätigkeiten ist es die tatsächliche Arbeitsebene. Für circulation und Durchgangsbereiche ist es der Boden. Die korrekte Angabe der Bezugsfläche ist grundlegend, um Missverständnisse zu vermeiden: 500 Lux an der Decke sind etwas völlig anderes als 500 Lux auf 75 cm über dem Boden, und der geforderte Wert ist immer der zweite.

Im Wohnbau ist diese Präzisierung wichtig, weil die Sehaufgabenflächen vielfältig sind und von Raum zu Raum variieren. In der Küche ist die Bezugsfläche die Arbeitsplatte auf etwa 0,90 m, im Bad ist es der Spiegel auf etwa 1,60 m, im Arbeitszimmer ist es der Schreibtisch auf 0,75 m, im Wohnzimmer für den Lesebereich ist es die Armlehne des Sofas oder der Beistelltisch auf 0,40-0,60 m. Ein gutes Lichtprojekt spezifiziert für jeden Raum, welche Sehaufgabenfläche vorliegt, und plant das Beleuchtungsstärkeniveau entsprechend.

Die Werteskala und die R20-Skala

Die UNI EN 12464-1 verwendet eine normalisierte Skala von Beleuchtungsstärkewerten, bekannt als R20-Skala, die einer geometrischen Progression folgt: 20, 30, 50, 75, 100, 150, 200, 300, 500, 750, 1000, 1500, 2000, 3000, 5000 Lux. Die Logik ist psychophysisch: Das menschliche Sehsystem nimmt Unterschiede in der Beleuchtungsstärke logarithmisch wahr, nicht linear. Ein Unterschied zwischen 100 und 150 Lux ist klar wahrnehmbar, ein Unterschied zwischen 500 und 550 Lux ist unmerklich. Die R20-Skala vermeidet es, Zwischenwerte ohne praktische Bedeutung anzugeben, und standardisiert die Niveaus auf Stufen, die vom Auge tatsächlich unterscheidbar sind.

Für jede Tätigkeit gibt die Norm den geforderten Mindestwert an und manchmal auch höhere Werte, die für Situationen mit anspruchsvollerer Sehaufgabe empfohlen werden. Zum Beispiel erfordert "allgemeines Büro" 500 Lux, aber "technisches Zeichnen" erfordert 750 Lux, und "Präzisionsinspektion von Kleinteilen" kann bis zu 1.500 oder 2.000 Lux erfordern. Im Wohnbau sind die verwendeten Werte im Allgemeinen niedriger als in Arbeitsumgebungen, was die unterschiedliche Intensität der Sehaufgabe widerspiegelt, aber es gibt dennoch spezifische Punkte (Küche, Arbeitszimmer, Badezimmerspiegel), wo die Arbeitswerte integral angewendet werden.

Em Mittelwert versus Em Minimum

Ein oft vernachlässigtes technisches Detail ist der Unterschied zwischen Em Mittelwert auf der Fläche und Emin punktuellen Minimum. Die Norm verlangt sowohl einen bestimmten Mittelwert (zum Beispiel 500 Lux gemittelt über den gesamten Schreibtisch) als auch einen Mindestwert, der nicht unter einen bestimmten Prozentsatz des Mittelwerts fällt. Dieser Prozentsatz ist der Parameter Uo (Gleichmäßigkeit), den wir im nächsten Kapitel vertiefen werden. Das bedeutet, dass eine formal konforme mittlere Beleuchtungsstärke dennoch abgelehnt werden kann, wenn die Verteilung zu ungleichmäßig ist: 500 Lux im Mittelwert mit 250 Lux an den Rändern und 750 Lux in der Mitte sind nicht konform, wenn Uo ≥ 0,60 gefordert ist.

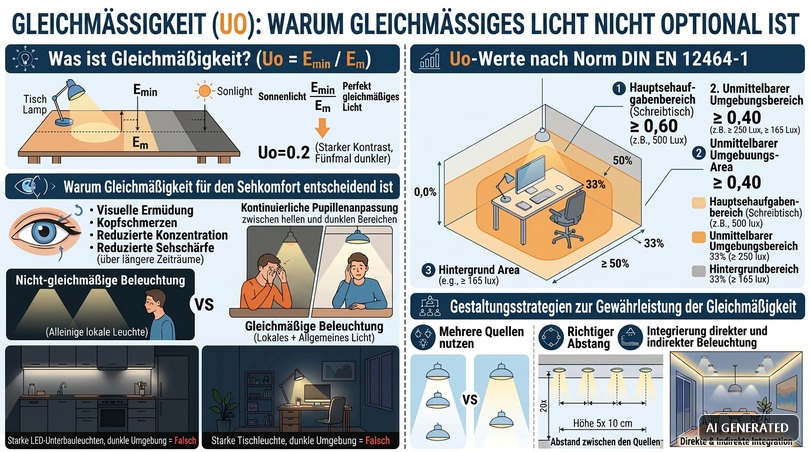

3. Gleichmäßigkeit (Uo): Warum gleichmäßiges Licht nicht optional ist

Die Gleichmäßigkeit ist der zweite grundlegende Parameter der UNI EN 12464-1 und wahrscheinlich der am meisten unterschätzte in realen Projekten. Definiert als das Verhältnis zwischen minimaler und mittlerer Beleuchtungsstärke auf der Bezugsfläche (Uo = Emin / Em), misst die Gleichmäßigkeit, wie gleichmäßig das Licht über den Sehaufgabenbereich verteilt ist. Eine Gleichmäßigkeit von 1,0 bedeutet, dass jeder Punkt der Fläche genau die gleiche Lichtmenge erhält, eine Gleichmäßigkeit von 0,5 bedeutet, dass der dunkelste Punkt die Hälfte des mittleren Lichts erhält, eine Gleichmäßigkeit von 0,2 bedeutet, dass der dunkelste Punkt fünfmal dunkler ist als der Mittelwert.

Warum Gleichmäßigkeit für den visuellen Komfort kritisch ist

Das menschliche Sehsystem passt sich dem vorherrschenden Beleuchtungsstärkeniveau in einem Sichtfeld an. Wenn das Auge zwischen Bereichen mit sehr unterschiedlicher Beleuchtungsstärke wechselt, muss es kontinuierlich Pupille und Netzhautempfindlichkeit neu anpassen, was visuelle Ermüdung, Kopfschmerzen, reduzierte Konzentration und bei längeren Zeiträumen eine Verschlechterung der Sehschärfe erzeugt. Aus diesem Grund ist es, entgegen dem Rat der Großmutter, tatsächlich anstrengend, ein Buch nur bei einer einzigen Lampe in einem ansonsten dunklen Raum zu lesen: Das Auge muss kontinuierlich den Übergang zwischen der sehr beleuchteten Seite und dem sehr dunklen Rest des Sichtfelds bewältigen.

Im Wohnbau manifestiert sich dieses Prinzip auf spezifische Weise. Eine Küche mit LED-Streifen unter den Hängeschränken, die die Arbeitsplatte perfekt beleuchten, aber mit einer sehr niedrigen allgemeinen Raumbeleuchtung, ist ergonomisch falsch, auch wenn die Arbeitsplatte theoretisch konform ist. Der Kontrast zwischen der beleuchteten Arbeitsfläche und der dunklen Umgebung zwingt das Auge während des Kochens zu ständigen Neuanpassungen. Dasselbe gilt für ein Arbeitszimmer mit einer starken Schreibtischlampe, aber ohne begleitende allgemeine Beleuchtung, oder für ein Schlafzimmer mit einer sehr intensiven Leselampe und dunkler Umgebung.

Die von der Norm geforderten Uo-Werte

Die UNI EN 12464-1 verlangt nach Tätigkeitstyp differenzierte Uo-Werte. Für die Hauptsehaufgabenbereiche (Schreibtisch, Arbeitsfläche) muss Uo ≥ 0,60 sein, ein Wert, der eine sehr gleichmäßige Verteilung garantiert. Für die unmittelbaren Umgebungsbereiche (die Zone um den Schreibtisch, Radius von 0,5 Metern) muss Uo ≥ 0,40 sein. Für die Hintergrundbereiche (Rest des Raums) muss Uo ≥ 0,10 sein, ein relativ niedriger Wert, der eine weniger gleichmäßige allgemeine Beleuchtung zulässt, sofern es keine völlig dunklen Zonen gibt.

Darüber hinaus führt die Norm das Konzept des Beleuchtungsstärkenverhältnisses zwischen benachbarten Zonen ein: Die Beleuchtungsstärke der Umgebungsbereiche muss mindestens 50 % der des Hauptsehaufgabenbereichs betragen, und die Beleuchtungsstärke der Hintergrundbereiche muss mindestens 33 % der der Umgebungsbereiche betragen. Das bedeutet, wenn die Arbeitsfläche auf 500 Lux liegt, muss der unmittelbare Umgebungsbereich ≥ 250 Lux sein und der Hintergrund ≥ 165 Lux. Nur durch die Einhaltung dieser Proportionen wird ein kontinuierlicher visueller Komfort beim Wechsel des Blicks gewährleistet.

Planungsstrategien zur Gewährleistung der Gleichmäßigkeit

Die Gewährleistung der von der Norm geforderten Gleichmäßigkeit erfordert spezifische Planungsstrategien. Die erste ist die Verwendung mehrerer Quellen anstelle einer einzigen konzentrierten Quelle: zwei verteilte Spots mit je 800 Lumen erzeugen eine deutlich höhere Gleichmäßigkeit als ein einzelner Spot mit 1.600 Lumen. Die zweite ist der korrekte Achsabstand zwischen den Quellen: Bei einer abgehängten Decke mit Einbauspots sollte der Abstand zwischen den Lichtpunkten im Allgemeinen etwa der nutzbaren Deckenhöhe entsprechen (bei Decken auf 2,80 m, Spots im Abstand von etwa 2,80 m).

Die dritte Strategie ist die Integration von direktem und indirektem Licht. Direktes Licht von Deckenleuchten erzeugt konzentrierte Beleuchtungszonen. Indirektes Licht von LED-Streifen in umlaufenden Gesimsen oder von Wandleuchten verteilt das Licht sanft und gleichmäßig im gesamten Raum. Die Integration der beiden Typen ermöglicht es, hohe punktuelle Werte dort zu erreichen, wo sie benötigt werden, und eine allgemeine Gleichmäßigkeit des Raums, eine Planungslösung, die besonders für den gehobenen Wohnbau geeignet ist, wo sowohl Funktionalität als auch Atmosphäre erreicht werden sollen.

4. UGR und Blendung: der am meisten unterschätzte Parameter

Blendung ist das Phänomen, bei dem eine zu intensive Lichtquelle im Sichtfeld oder ein übermäßiger Kontrast zwischen beleuchteten und dunklen Zonen die Sehfähigkeit reduzieren und visuelle Belästigung oder Unbehagen verursachen. Es ist eines der schwerwiegendsten und am häufigsten vernachlässigten Beleuchtungsprobleme in Wohnprojekten. Die UNI EN 12464-1 normiert die Blendung durch einen spezifischen Parameter, den UGR (Unified Glare Rating), der nach einer komplexen mathematischen Formel berechnet wird, die die Leuchtdichte der Quelle, den Blickwinkel, die Hintergrundbeleuchtungsstärke und die Position des Beobachters integriert.

Die UGR-Skala und die normativen Werte

Der UGR ist ein numerischer Index, der von 10 (unmerkliche Blendung) bis 30 (intolerable Blendung) variiert. Die zu merkenden Schlüsselwerte sind: UGR 16 = kaum wahrnehmbar, UGR 19 = akzeptabel für Präzisionstätigkeiten, UGR 22 = akzeptabel für allgemeine Tätigkeiten, UGR 25 = Akzeptanzgrenze, UGR 28 = störend, UGR 30 = intolerabel. Je niedriger der Wert, desto besser der visuelle Komfort. Der Unterschied zwischen UGR 19 und UGR 22 ist für jeden deutlich wahrnehmbar, auch wenn er ihn nicht benennen kann: Licht mit UGR 19 wirkt komfortabel, das mit UGR 22 leicht störend.

Die Norm verlangt nach Tätigkeit differenzierte maximale UGR-Werte. Für technisches Zeichnen, Operationssäle, Präzisionsarbeiten: UGR ≤ 16. Für Büros, Schreiben, Lesen: UGR ≤ 19. Für allgemeine manuelle Tätigkeiten: UGR ≤ 22. Für circulation, Lager: UGR ≤ 25. Diese Werte sind für Arbeitsumgebungen verbindlich, während sie im Wohnbau eine Referenz für bewährte Verfahren darstellen. Eine Lesezone im Wohnzimmer sollte UGR ≤ 19 einhalten, ein Schreibtisch idealerweise UGR ≤ 16.

Typische Blendungsursachen im Wohnbau

Die häufigsten Ursachen für Blendung in Wohnprojekten, die wir in der technischen Beratung sehen, sind vier. Erste: nicht abgeschirmte Punktquellen auf Augenhöhe. Hängelampen über dem Esstisch mit sichtbarer Glühbirne, ausrichtbare Spots im Wohnzimmer mit direkt sichtbarer Quelle, Wandleuchten mit freiliegendem Leuchtmittel. Die Lösung ist immer Abschirmung: Lampenschirm, Opalglas, Deflektor.

• Zweite Ursache: übermäßiger Kontrast zwischen Quelle und Hintergrund. Ein an der Decke eingebauter Spot kann, auch wenn er abgeschirmt ist, im Vergleich zu einer umgebenden dunklen Decke sehr hell erscheinen und einen Punkt hoher Leuchtdichte im Sichtfeld erzeugen, der Belästigung verursacht. Die Lösung ist, zumindest teilweise auch die Decke und die umgebenden Wände zu beleuchten, wodurch der Kontrast reduziert wird.
• Dritte Ursache: direkt sichtbare LED-Streifen ohne Profil mit Diffusor. Ein sichtbarer LED-Streifen ohne Opaldiffusor hat einzelne, sehr sichtbare LED-Punkte, die eine punktuelle Blendung erzeugen, auch wenn die Gesamtleistung bescheiden ist. Es ist einer der technischen Gründe, zusätzlich zu den bereits besprochenen ästhetischen und thermischen, warum LED-Streifen immer in Aluminiumprofilen mit Opaldiffusor installiert werden müssen.
• Vierte Ursache: Reflexionen auf glänzenden Oberflächen. Lichtquellen, die auf polierten Marmorflächen, Glas, Stahl reflektiert werden, können eine Reflexionsblendung (glare from reflection) erzeugen, die sogar schlimmer ist als die direkte Blendung. Die Planung muss die Geometrie der reflektierenden Oberflächen und die Position des Beobachters berücksichtigen und Reflexionswinkel vermeiden, die die Quelle ins Auge führen.

Minderungsstrategien

Um den UGR einer Installation zu reduzieren, gibt es verschiedene Planungsstrategien. Die Erhöhung der allgemeinen Hintergrundbeleuchtungsstärke reduziert den Kontrast mit den Punktquellen und damit den wahrgenommenen UGR: Ein auf allgemeiner Ebene gut beleuchteter Raum toleriert Punktquellen größerer Intensität ohne Blendungsprobleme. Das Abschirmen der Quellen mit Lampenschirmen, Opalgläsern, Deflektoren reduziert die sichtbare Leuchtdichte der Leuchte, während der nützliche Lichtstrom unverändert bleibt. Das Neigen der direkten Quellen, so dass der Strahl nicht auf die von den Benutzern eingenommenen Positionen zeigt.

Für die Berechnung des UGR in der Planungsphase liefern die Software DIALux und Relux den genauen Wert für jede Beobachterposition, in Abhängigkeit von der Raumgeometrie, den installierten Leuchten und den Oberflächenmaterialien. Die photometrischen LDT/IES-Dateien der Produkte enthalten die für die Berechnung erforderlichen Leuchtdichtedaten: Die Verwendung professioneller photometrischer Dateien (wie sie von Ledpoint für das gesamte Sortiment bereitgestellt werden) macht die Berechnung zuverlässig, während Produkte ohne echte photometrische Daten nicht korrekt bewertet werden können.

5. Farbwiedergabe (Ra/CRI): Was die Norm verlangt

Die Farbwiedergabe des Lichts, angegeben mit dem Parameter Ra in der europäischen Norm oder CRI in der internationalen Terminologie (es ist derselbe Parameter), misst, wie getreu eine Lichtquelle die Farben der beleuchteten Objekte im Vergleich zu einer Referenzquelle wiedergibt. Wir haben das Konzept bereits im Artikel über die zehn häufigsten Fehler der Architekten eingeführt, aber hier vertiefen wir es speziell im Rahmen des normativen Rahmens der UNI EN 12464-1.

Die Ra-Skala und die normativen Anforderungen

Das Ra wird auf einer Skala von 0 bis 100 gemessen, wobei 100 die perfekte Farbwiedergabe des Tageslichts ist. Die UNI EN 12464-1 verlangt nach Tätigkeit differenzierte Mindestwerte für Ra: Ra ≥ 80 für die meisten allgemeinen Tätigkeiten; Ra ≥ 90 für Tätigkeiten, bei denen die Farbbewertung wichtig ist (Qualitätskontrollräume, Inspektion, medizinische Umgebungen); Ra ≥ 95 für Tätigkeiten mit sehr hoher Farbpräzision (Kunstgalerien, Restaurierung, einige chirurgische Verfahren).

Es ist wichtig zu beachten, dass die Norm Mindestwerte festlegt, keine Wunschwerte. Ein Arbeitsraum mit Ra 80 ist formal konform, aber qualitativ an der unteren Grenze der Akzeptabilität. Der zeitgenössische technische Konsens ist, dass mit der modernen LED-Technologie, die es ermöglicht, hohe Ra-Werte ohne nennenswerte Mehrkosten zu erreichen, die Planer Werte über dem normativen Minimum annehmen sollten: Ra ≥ 90 als Standard für bewährte Verfahren, Ra ≥ 95 für gehobene Wohnräume.

Der R9-Index und die erweiterten Indizes

Das Ra wird als Mittelwert der Wiedergabe von acht Testfarben (R1-R8) berechnet, die jedoch nicht die gesättigten Rot- oder sehr chromatischen Farben enthalten. Das bedeutet, dass eine Quelle ein hohes Ra haben kann, aber eine schlechte Wiedergabe gerade der chromatisch intensiven Farben, ein Phänomen, das sich visuell als "Kälte" oder "Sterilität" des Lichts manifestiert. Um diese Einschränkung zu beheben, gibt es erweiterte Indizes: R9 misst speziell das gesättigte Rot, R10 Gelb, R11 Grün, R12 Blau, R13 die Hauttöne der Kaukasier, R14 das Blattgrün, R15 die Hauttöne der Asiaten.

Insbesondere das R9 gilt als der wahre qualitative Diskriminator. Eine Quelle mit Ra 90, aber niedrigem R9 (unter 50) erscheint "kalt" und klinisch steril, auch wenn sie formal konform ist. Eine Quelle mit Ra 95 und R9 ≥ 80 erzeugt ein warmes und einladendes Licht, das als natürlich wahrgenommen wird. Für den gehobenen Wohnbau empfehlen wir immer: Ra ≥ 90, R9 ≥ 50; für Premium-Umgebungen, in denen die Lichtqualität ein Prestigeelement ist: Ra ≥ 95, R9 ≥ 80.

Das TM-30: Die Evolution des CRI

In den letzten Jahren hat die internationale wissenschaftliche Gemeinschaft einen neuen Standard zur Messung der Farbwiedergabe entwickelt, das TM-30, veröffentlicht von der amerikanischen IES (Illuminating Engineering Society), das 99 Testfarben gegenüber den 8-15 des traditionellen CRI verwendet und zwei Indizes liefert: Rf (fidelity, Treue gegenüber der Referenzquelle) und Rg (gamut, Amplitude der chromatischen Palette). Das TM-30 ist noch nicht in die UNI EN 12464-1 integriert, gilt aber als der fortschrittlichste technische Standard, und viele professionelle Hersteller geben seine Werte zusammen mit dem traditionellen CRI an.

Für den zeitgenössischen Planer ist es nützlich, das TM-30 als Vertiefungsparameter für Projekte der allerhöchsten Kategorie zu kennen, bei denen die chromatische Qualität des Lichts ein unterscheidendes Element ist. TM-30-Referenzwerte für hochwertige Beleuchtung: Rf ≥ 85, Rg zwischen 95 und 105. Unter Rf 80 ist die Lichtqualität schlecht; über Rg 105 sättigt das Licht die Farben übermäßig und erzeugt einen unnatürlichen Effekt.

6. Flicker und Stroboskopeffekt

Der Flicker, also das zeitliche Flackern des LED-Lichts, ist einer der innovativsten Parameter, die von der Version 2021 der UNI EN 12464-1 eingeführt wurden. Die vorherigen Versionen der Norm behandelten das Phänomen nicht, das zur Zeit der traditionellen Quellen (Glühbirne, Halogen, Leuchtstoffröhre) als marginal angesehen wurde. Mit dem massiven Aufkommen der elektronisch gesteuerten dimmbaren LED ist der Flicker zu einem realen Problem geworden und wurde formell in die normativen Anforderungen aufgenommen.

Die Physik des Flickers

Alle LEDs, auch die teuersten, haben eine Lichtemission, die in Abhängigkeit von dem sie speisenden Strom zeitlich oszilliert. Der elektronische Treiber, besonders wenn er das Licht dimmt, erzeugt einen nicht perfekt kontinuierlichen, sondern modulierten Strom. Das Ergebnis ist, dass die emittierte Lichtintensität schnell in der Zeit variiert, mit Frequenzen und Amplituden, die von der Qualität des Treibers abhängen. Frequenzen unter 100 Hz sind mit bloßem Auge als offensichtliches Flackern sichtbar. Frequenzen zwischen 100 und 500 Hz sind mit bloßem Auge unsichtbar, werden aber noch vom Nervensystem erfasst. Frequenzen über 3.000 Hz sind im Wesentlichen nicht einmal vom Nervensystem erfassbar.

Die normativen Parameter: PstLM und SVM

Die UNI EN 12464-1:2021 führt zwei spezifische Parameter zur Quantifizierung des Flickers ein. Der PstLM (Short-term Flicker Indicator) misst die visuelle Wahrnehmung des Flickers bei niedrigen Frequenzen; Werte PstLM ≤ 1,0 zeigen nicht wahrnehmbaren Flicker an. Der SVM (Stroboscopic Visibility Measure) misst den Stroboskopeffekt, also die Modulation, die in Gegenwart von bewegten Objekten (Ventilatoren, fallende Objekte, schnelle Gesten) sichtbar wird; Werte SVM ≤ 0,4 zeigen einen akzeptablen Stroboskopeffekt an.

Die von der Norm geforderten Werte variieren je nach Umgebungstyp. Für Büros und allgemeine Arbeitsumgebungen: PstLM ≤ 1,0 und SVM ≤ 0,4. Für Umgebungen mit rotierenden Maschinen oder bewegten Objekten, wo der Stroboskopeffekt gefährliche visuelle Illusionen verursachen kann: SVM ≤ 0,2. Für den Wohnbau sind die Parameter nicht obligatorisch, aber der klinische Konsens ist, dass Werte PstLM ≤ 0,5 und SVM ≤ 0,3 visuellen Komfort auch für empfindliche Personen (Kinder, ältere Menschen, Personen mit neurologischen Störungen) garantieren.

Auswirkungen auf die Gesundheit

Der Flicker kann, auch wenn er mit bloßem Auge unsichtbar ist, erhebliche Auswirkungen auf das Wohlbefinden haben. In medizinischen Fachzeitschriften veröffentlichte Studien (Wilkins 2010, Veitch 2014, Sliney 2020) haben Korrelationen zwischen der Exposition gegenüber flackerndem Licht und visueller Ermüdung, Reduzierung der Lesegeschwindigkeit und des Textverständnisses, wiederkehrenden Kopfschmerzen besonders bei zu Migräne neigenden Personen, Verschlimmerung der Symptome bei epileptischen Personen, Reduzierung der kognitiven Leistung in Arbeitsumgebungen dokumentiert. Für Kinder im schulpflichtigen Alter sind die Auswirkungen besonders signifikant für Konzentration und Lernen.

Aus diesem Grund empfehlen wir unabhängig von der normativen Verpflichtung in Wohnprojekten (besonders in Schlafzimmern, Lernzimmern, Home-Offices, Kinderzimmern) immer die Spezifikation von IEEE 1789-zertifizierten flickerfreien Treibern, dem internationalen Standard, der die Flicker-Anforderungen für LEDs in häuslicher Umgebung definiert. Die Mehrkosten betragen 15-25 % auf den Treiber, aber die Auswirkungen auf das tägliche Wohlbefinden der Familie sind signifikant und wachsen in der Marktsensibilität.

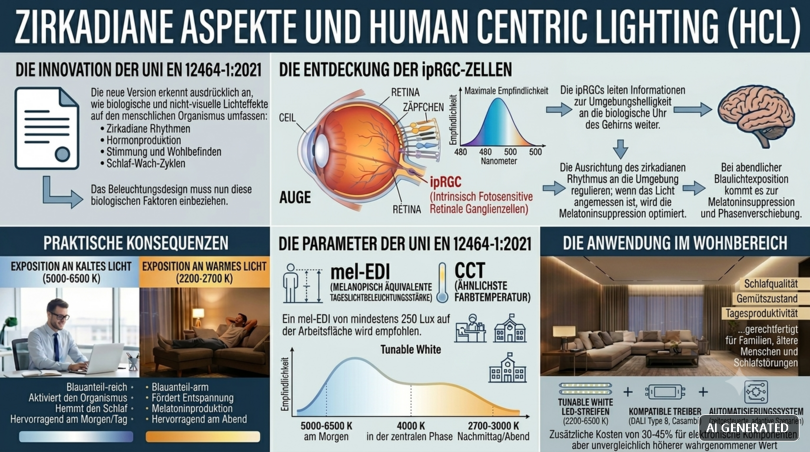

7. Zirkadiane Aspekte und Human Centric Lighting

Die revolutionärste Neuheit der UNI EN 12464-1:2021 gegenüber der vorherigen Version ist die explizite Anerkennung der nicht-visuellen Aspekte des Lichts, also der biologischen Wirkungen des Lichts auf den menschlichen Organismus, die über das einfache Sehen hinausgehen. Zum ersten Mal in einer verbindlichen europäischen Beleuchtungsnorm wird anerkannt, dass Licht den zirkadianen Rhythmus, die Hormonproduktion, die Stimmungslage, den Schlaf-Wach-Zyklus beeinflusst, und dass die Beleuchtungsplanung dies berücksichtigen muss.

Die Entdeckung der ipRGC-Zellen

Die wissenschaftliche Grundlage dieser konzeptionellen Revolution geht auf das Jahr 2002 zurück, das Jahr der Entdeckung der ipRGC-Zellen (intrinsically photosensitive Retinal Ganglion Cells), lichtempfindliche Zellen in der Netzhaut, die im Gegensatz zu den für das Sehen verantwortlichen Zapfen und Stäbchen keine Bilder erzeugen, sondern dem Gehirn Informationen über die Umgebungshelligkeit übermitteln, um die interne biologische Uhr zu regulieren. Die ipRGC sind maximal empfindlich für blaues Licht um die 480 Nanometer: Wenn sie Licht dieser Wellenlänge ausgesetzt sind, signalisieren sie dem Gehirn "es ist Tag", unterdrücken die Melatoninproduktion und aktivieren das Nervensystem.

Die praktischen Konsequenzen sind enorm. Die Exposition gegenüber kaltem Licht (hohe Farbtemperatur, 5000-6500 K), reich an blauem Anteil, aktiviert den Organismus und hemmt den Schlaf: optimal am Morgen und tagsüber, schädlich am Abend vor dem Schlafen. Die Exposition gegenüber warmem Licht (niedrige Farbtemperatur, 2200-2700 K), arm an Blau, fördert die Entspannung und die Melatoninproduktion: optimal am Abend, kontraproduktiv am Morgen, wenn Aktivierung benötigt wird.

Die Parameter der UNI EN 12464-1:2021

Die Norm 2021 führt zwei neue Parameter im Zusammenhang mit den zirkadianen Aspekten ein. Die melanopische äquivalente Tageslicht-Beleuchtungsstärke (mel-EDI) misst, wie stark eine bestimmte Lichtquelle die ipRGC-Zellen stimuliert, äquivalent zum natürlichen Tageslicht. Für Arbeitsumgebungen, in denen tagsüber Aktivierung und Wachsamkeit aufrechterhalten werden müssen (Büros, Schulen), empfiehlt die Norm mel-EDI-Werte von mindestens 250 Lux, vertikal auf Augenhöhe gemessen, während eines Großteils des Arbeitstages.

Der zweite Parameter ist die über den Tag variable korrelierte Farbtemperatur: Die Norm empfiehlt Tunable-White-Installationen, die es ermöglichen, die CCT der Beleuchtung von 5000-6500 K am Morgen auf 4000 K in der zentralen Tagesphase und auf 2700-3000 K am späten Nachmittag und am Abend zu variieren. Dieser Ansatz, bekannt als Human Centric Lighting, ist mittlerweile Standard für Büros und Bildungsumgebungen in den fortschrittlichsten Beleuchtungsprojekten.

Die Anwendung im Wohnbau

Im gehobenen Wohnbau ist Human Centric Lighting zu einem äußerst starken Verkaufselement geworden. Ein Haus mit Tunable-White-Beleuchtung, die programmiert ist, dem natürlichen zirkadianen Rhythmus zu folgen, hat dokumentierbare Auswirkungen auf die Schlafqualität der Bewohner, die Stimmungslage, die tägliche Produktivität. Für Familien mit kleinen Kindern, älteren Menschen, Personen mit Schlafstörungen ist die Investition in ein zirkadianes System klinisch gerechtfertigt.

Technisch erfordert die Implementierung drei Komponenten: Tunable-White-LED-Streifen mit CCT-Bereich zwischen 2200 und 6500 K; kompatible Treiber mit CCT-Steuerung (typischerweise DALI Type 8 oder Casambi); ein Automatisierungssystem, das zeitgesteuerte und/oder an den natürlichen Sonnenzyklus angepasste Szenarien verwaltet. Die zusätzlichen Kosten gegenüber einer Standardinstallation mit fester Temperatur betragen 30-45 % auf die elektronischen Komponenten, aber der wahrgenommene Wert für den gehobenen Kunden ist unvergleichlich höher.

8. Anwendung im gehobenen Wohnbau

Wir haben bereits klargestellt, dass die UNI EN 12464-1 im privaten Wohnbau nicht verbindlich ist, aber freiwillig als Standard für bewährte Verfahren angewendet wird. Sehen wir nun, wie sie konkret in den Planungsprozess einer gehobenen Wohnung integriert werden kann, Raum für Raum, mit den Referenzwerten, die im Leistungsverzeichnis zu verwenden sind.

Das Prinzip der analogen Erweiterung

Die Methode zur Anwendung der Norm im Wohnbau ist die der analogen Erweiterung: Für jeden Wohnraum wird die ähnlichste, von der Norm vorgesehene Arbeitsaktivität identifiziert, und die entsprechenden Parameter werden angewendet, eventuell abgeschwächt, um den weniger intensiven häuslichen Kontext widerzuspiegeln. Zum Beispiel: Das Home-Office ist analog zum allgemeinen Büro (Em = 500 Lux, UGR ≤ 19, Uo ≥ 0,60, Ra ≥ 80); die Küche ist analog zum Lebensmittellabor (Em = 500 Lux auf der Arbeitsfläche); das Bad zur Toilettenzone (Em = 300-500 Lux auf dem Spiegel).

Die Abschwächung ist dadurch gerechtfertigt, dass im Wohnbau Tätigkeiten für kürzere Zeiten und mit geringerer Intensität der Sehaufgabe im Vergleich zu professionellen Arbeitsumgebungen ausgeübt werden. Typischerweise können die Beleuchtungsstärkewerte um 30-40 % reduziert werden im Vergleich zu den beruflichen Analoga, während die Werte für Gleichmäßigkeit, Blendung und Farbwiedergabe voll beibehalten werden, da diese den visuellen Komfort unabhängig von der Dauer beeinflussen.

Mehrere Szenarien und dynamische Verwaltung

Der gehobene Wohnbau erfordert eine Raffinesse, die die UNI EN 12464-1 nicht explizit behandelt: die Verwaltung mehrerer Szenarien für denselben Raum. Ein Wohnzimmer muss je nach Nutzung völlig unterschiedlich beleuchtet werden können: hell zum Putzen oder zum Empfangen von Gästen, gedimmt zum Anschauen eines Films, mit Akzentlicht zum Lesen eines Buches. Jedes Szenario hat unterschiedliche Werte für Beleuchtungsstärke, Verteilung und Farbtemperatur, und die Planung muss die Installation bereits in der Vorphase auf all diese Szenarien vorbereiten.

Technisch erfordert die Szenarienplanung eine getrennte Dimmung von Leuchtengruppen, digitale Steuerung wie DALI oder Casambi, vorzugsweise Hausautomatisierung für den schnellen Abruf vordefinierter Szenarien. Das System DALI Type 8 mit drahtloser Steuerung über Casambi ist heute der flexibelste und zugänglichste Standard für den gehobenen Wohnbau, und Ledpoint stellt kompatible Treiber für das gesamte Sortiment an Profilen und Streifen zur Verfügung.

Die Kohärenz mit dem natürlichen Licht

Ein grundlegender Aspekt im Wohnbau, der von der UNI EN 12464-1 weniger betont wird, weil in Büros das natürliche Licht oft abgeschirmt ist, ist die Integration zwischen künstlicher Beleuchtung und dem durch die Fenster einfallenden Tageslicht. Das natürliche Licht ist qualitativ jeder künstlichen Beleuchtung überlegen (Ra 100, variable Farbtemperatur, Intensität, die den zirkadianen Rhythmus reproduziert), und es ist den größten Teil des Tages kostenlos verfügbar. Die Wohnbeleuchtungsplanung muss das natürliche Licht ergänzen und nicht duplizieren, indem sie nur dort und zu den Zeitpunkten eingeschaltet wird, zu denen das natürliche Licht nicht reicht oder unzureichend ist.

Intelligente Steuerungssysteme integrieren Sensoren für die natürliche Helligkeit und dimmen automatisch die künstliche Beleuchtung in Abhängigkeit vom verfügbaren äußeren Licht. Die typische Energieeinsparung eines integrierten Systems aus natürlichem Licht + automatisch gedimmten LEDs beträgt 40-60 % im Vergleich zu einer künstlichen Beleuchtung bei voller Leistung, und der visuelle Komfort ist deutlich höher, weil der Übergang zwischen Tag und Abend allmählich statt abrupt erfolgt.

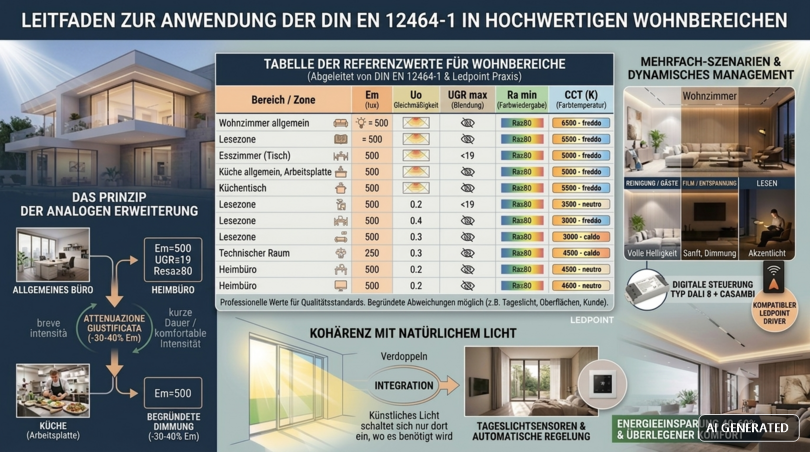

9. Wertetabelle für Wohnräume

In der folgenden Tabelle fassen wir die empfohlenen Referenzwerte für jeden Raum des gehobenen Wohnbaus zusammen, abgeleitet aus der analogen Erweiterung der Werte der UNI EN 12464-1 und der Planungspraxis von Ledpoint bei über 300 gehobenen Baustellen. Diese Werte stellen den professionellen Standard dar: Unter diesen Werten kann der Raum als unzureichend beleuchtet wahrgenommen werden, über diesen Werten bewegt man sich in Richtung "Premium" oder Exzellenz.

Die Tabelle ist als Planungsreferenz zu betrachten, nicht als starre Vorschrift. Die spezifischen Anforderungen des einzelnen Auftraggebers, das Vorhandensein eines signifikanten natürlichen Lichteintrags, die Oberflächen und Materialien des Raums können begründete Abweichungen von den angegebenen Werten rechtfertigen. Wichtig ist, dass die Abweichungen bewusst und dokumentiert sind, nicht zufällig.

10. Lichtberechnung: DIALux, Relux und photometrische Dateien

Die Überprüfung der Einhaltung der Parameter der UNI EN 12464-1 erfordert eine professionelle Lichtberechnung, keine Improvisation. Die Berechnung wird mit spezieller Software durchgeführt, die den Raum modelliert, die Lichtquellen positioniert und die Lichtverteilung unter Berücksichtigung von Geometrie, Materialien, Reflexionsgraden und Photometrien der Produkte simuliert. Die beiden Referenzsoftwareprodukte des europäischen Marktes sind DIALux und Relux, beide in einer kostenlosen Version für Planer verfügbar.

DIALux evo: der Marktstandard

DIALux evo ist die weltweit am häufigsten verwendete Software für die Lichtberechnung, entwickelt vom deutschen Unternehmen DIAL und kostenlos an Planer verteilt. Sie ermöglicht es, auch komplexe Räume zu modellieren, Leuchten präzise zu positionieren, natürliches und künstliches Licht gemeinsam zu simulieren und fotorealistische Renderings zu generieren, die auf den echten Beleuchtungsstärkewerten kalibriert sind. Die DIALux-Berichte sind das Standardlieferdokument des Beleuchtungsprojekts, akzeptiert von Auftraggebern, Bauleitungen und Überwachungsbehörden.

Der typische Workflow in DIALux ist: Import des Architekturmodells (Format DWG, IFC, SketchUp), Definition der Oberflächen und Materialien mit ihren jeweiligen Reflexionsgraden, Positionierung der Leuchten aus dem integrierten Katalog, Berechnung der Beleuchtungsparameter, Erstellung des Berichts. Die Software berechnet automatisch Em, Emin, Emax, Uo, UGR, Energieverbrauch und erzeugt Falschfarbvisualisierungen der Beleuchtungsstärkeniveaus, die besonders nützlich für die Kommunikation mit dem Auftraggeber sind.

Relux: die Schweizer Alternative

Relux ist eine ebenso professionelle Software, in der Schweiz entwickelt, mit einem etwas anderen Ansatz als DIALux: traditionellere Oberfläche, besonders präzise Berechnungen für natürliches Licht, hervorragende Integration mit den photometrischen Dateien aller Hersteller. Viele Büros bevorzugen Relux wegen der Flexibilität bei der Verwaltung komplexer Geometrien und der Qualität der Tageslichtmodellierung. Die Wahl zwischen DIALux und Relux ist weitgehend eine persönliche Präferenz des Planers.

Die photometrischen IES- und LDT-Dateien

Sowohl DIALux als auch Relux funktionieren dank der photometrischen Dateien der Produkte, standardisierte Formate, die numerisch beschreiben, wie jede Leuchte das Licht im Raum verteilt. Es gibt zwei Formate: IES (LM-63), amerikanisches Format, entwickelt von der Illuminating Engineering Society; LDT (EULUMDAT), europäisches Format. Moderne Software liest beide Formate.

Die photometrischen Dateien werden durch Messung der Leuchte in einem photometrischen Labor (Goniophotometer) erstellt und enthalten extrem präzise Daten: Verteilung des Lichtstroms für jeden Raumwinkel, Gesamtlichtstrom, Lichtausbeute, elektrische Daten. Ohne echte photometrische Datei des Produkts ist die Lichtberechnung unmöglich oder approximativ. Aus diesem Grund liefern professionelle Hersteller immer die IES/LDT-Dateien ihrer Produkte, während Low-Cost-Hersteller sie oft nicht haben oder nur für einige "Schaufenster"-Modelle bereitstellen.

Ledpoint stellt kostenlos die photometrischen IES- und LDT-Dateien des gesamten Sortiments an Profilen und Streifen im Katalog zur Verfügung, die auf Anfrage von registrierten Planungsbüros abgerufen werden können. Jede verfügbare Kombination aus Profil, Streifen und Diffusor wurde in einem zertifizierten photometrischen Labor gemessen, und die Dateien können direkt in DIALux und Relux importiert werden, um zuverlässige Berechnungen durchzuführen.

Der Wartungsfaktor in der Berechnung

Ein oft vernachlässigter technischer Aspekt ist die korrekte Einstellung des Wartungsfaktors in der Software. DIALux und Relux verwenden standardmäßig einen MF von 0,80, aber der korrekte Wert hängt von den tatsächlichen Installations- und Wartungsbedingungen ab. Für saubere Wohnräume mit regelmäßiger Reinigung der Leuchten ist MF 0,85 realistisch. Für staubige Umgebungen oder mit geringer Wartung MF 0,67. Für Außenbereiche MF 0,67-0,80 je nach Exposition. Den MF korrekt einzustellen bedeutet, Anfangswerte zu planen, die höher sind als das geforderte Minimum, so dass die Konformität für die gesamte Lebensdauer der Installation gewährleistet ist.

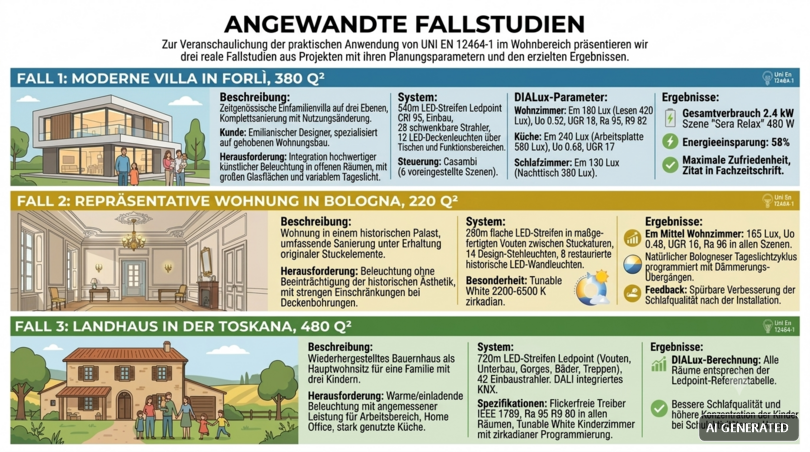

11. Angewandte Fallstudien

Um die praktische Anwendung der UNI EN 12464-1 im Wohnbau zu veranschaulichen, präsentieren wir drei reale Fallstudien aus Projekten mit den Planungsparametern und den erzielten Ergebnissen.

Fall 1: Moderne Villa in Forlì, 380 m²

Zeitgenössische Einfamilienvilla auf drei Ebenen, komplette Renovierung mit Nutzungsänderung. Auftraggebendes Architekturbüro: emilianischer Planer, spezialisiert auf gehobenen Wohnbau. Planungsherausforderung: Integration hochwertiger künstlicher Beleuchtung in offene Räume mit großen Fenstern und variablem natürlichem Lichteintrag. Beleuchtungssystem: 540 Laufmeter Ledpoint LED-Streifen CRI 95 in Einbauprofil, 28 ausrichtbare Deckenspots, 12 LED-Deckenleuchten über Tischen und Funktionszonen. Steuerung: Casambi-System mit 6 vordefinierten Szenarien.

DIALux-Lichtberechnung: Em Wohnzimmer 180 Lux (Lesebereich 420 Lux), Uo 0,52, UGR 18, Ra 95, R9 82. Em Küche 240 Lux allgemein, 580 Lux Arbeitsfläche, Uo 0,68, UGR 17. Em Hauptschlafzimmer 130 Lux, Nachttisch 380 Lux. Gesamtverbrauch der Anlage bei voller Leistung 2,4 kW, durchschnittlicher Verbrauch Szenario "Abend Entspannung" 480 W. Berechnete Energieeinsparung gegenüber traditioneller Lösung: 58 %. Zufriedenheit des Auftraggebers: maximal, mit Erwähnung in einer Fachzeitschrift.

Fall 2: Repräsentative Wohnung in Bologna, 220 m²

Wohnung in einem historischen Palazzo, komplette Renovierung unter Beibehaltung der Originalelemente (dekorierte Decken, Parkett, Stuck). Planungsherausforderung: Angemessene Beleuchtung ohne Beeinträchtigung der historischen Ästhetik, mit strengen Einschränkungen bei Deckendurchbrüchen. Beleuchtungssystem: 280 Meter flache LED-Streifen (7 mm) in eigens angefertigten Deckengesimsen, die sich in den Originalstuck integrieren, 14 vom Planer ausgewählte Designer-Stehleuchten, 8 restaurierte und auf LED elektrifizierte historische Wandleuchten.

Besonderheit: Das gesamte System ist Tunable White 2200-6500 K mit zirkadianer Programmierung. Ergebnis: Em Mittelwert Wohnzimmer 165 Lux, Uo 0,48, UGR 16, Ra 96 in allen Szenarien. Zirkadianes System programmiert, um dem natürlichen Zyklus des Bologneser Sonnenlichts zu folgen, mit allmählichen Übergängen zwischen Morgendämmerung, Tag, Sonnenuntergang, Nacht. Feedback des Auftraggebers: signifikante wahrgenommene Verbesserung der Schlafqualität nach der Installation.

Fall 3: Landhaus in der Toskana, 480 m²

Als Hauptwohnsitz einer Familie mit drei Kindern restauriertes Bauernhaus. Planungsherausforderung: Warme und einladende häusliche Beleuchtung, aber mit angemessenen Leistungen für den Lernbereich der Kinder, das Home-Office des Vaters und die viel genutzte Familienküche. Beleuchtungssystem: 720 Meter verteilte Ledpoint LED-Streifen zwischen Gesimsen, unter Schränken, Rillen, Bädern, Treppen; 42 Deckeneinbauspots; DALI-System integriert mit vorhandener KNX-Hausautomatisierung.

Spezifikationen für das familiäre Wohlbefinden: alle IEEE 1789-zertifizierten flickerfreien Treiber, Ra 95 R9 80 in allen bewohnten Räumen, Tunable White in den Kinderzimmern mit automatischer zirkadianer Programmierung zur Förderung des Schlaf-Wach-Rhythmus. Lichtberechnung: Alle Räume respektieren die Werte der Ledpoint-Wohnreferenztabelle. Familiäres Ergebnis: Kinder mit besserer Schlafqualität und größerer Konzentration bei den zu Hause ausgeübten schulischen Aktivitäten.

12. Operative Checkliste für das Leistungsverzeichnis

Wir schließen mit einer operativen Checkliste mit 30 Punkten zur Überprüfung der Konformität des Lichtprojekts mit der UNI EN 12464-1 und den Parametern der Ledpoint-Wohnbaubewährten Verfahren. Zu verwenden als Instrument der präventiven Überprüfung vor dem Versand der Ausführungsdatei zur Baustelle oder der Lieferung des Projekts an den Auftraggeber.

13. Häufig gestellte Fragen (FAQ)

Die Fragen, die wir am häufigsten von Architekten und Interior-Designern zur UNI EN 12464-1 und ihrer Anwendung im Wohnbau erhalten, zusammengetragen in einem Format zur schnellen Konsultation. Klicken Sie auf jede Frage, um die detaillierte Antwort zu erweitern.
