Was ist das DALI-System? Ein vollständiger Ledpoint-Leitfaden.

Das DALI-System (Digital Addressable Lighting Interface) ist ein durch die Norm IEC 62386 standardisiertes digitales Kommunikationsprotokoll, das eine adressierbare, skalierbare und bidirektionale Steuerung jedes einzelne an den Bus angeschlossene Beleuchtungsgeräts ermöglicht. Im Gegensatz zu herkömmlichen analogen Systemen ermöglicht das DALI-System die Zuweisung einer eindeutigen Adresse zu jedem Gerät, die Regulierung der Lichtintensität mit einer Auflösung von 256 Stufen, die Erstellung benutzerdefinierter Gruppen und Szenen sowie die Integration der Anlage in die Hausautomation und die modernsten Gebäudeautomationssysteme.

In diesem technischen Leitfaden werden wir versuchen, alle Fragen umfassend zu beantworten, die sich Planer, Lichtdesigner, Elektroinstallateure, Systemintegratoren, Architekten, Innenarchitekten, technische Leiter von Geschäften, Hotels, Museen, Konditoreien, Kongresszentren und Busbetreibern stellen, wenn sie sich zum ersten Mal mit einem modernen DALI-System befassen (oder wenn sie ihr Wissen darüber aktualisieren müssen). Wir werden behandeln, was das DALI-System ist, wie es funktioniert, wie DALI angeschlossen wird, wie das DALI-Protokoll strukturiert ist, was sich zwischen DALI und DALI-2 ändert, wie das DALI-System mit LED-Streifen, Netzteilen, Controllern, DALI-Dimmern und Smart-Gateways verwendet wird und welche DALI-kompatiblen Produkte im Ledpoint-Katalog ausgewählt wurden.

Das Ziel ist es, eine einzige, auf den Stand 2026 aktualisierte Ressource anzubieten, die zu Ihrer Referenz wird, wann immer Sie Informationen über das DALI-System, das DALI-Protokoll, DALI-Schaltpläne, DALI-Dimmer, DALI-Technologie, DALI-Schnittstellen, die Funktionsweise des DALI-Systems, DALI-basierte LED-Beleuchtungssysteme oder die DALI-Integration mit Skydance, Tuya, Zigbee, WiFi, Alexa und Google Home suchen. Die meisten der in diesem Leitfaden erwähnten Produkte sind im Katalog von Ledpoint.it verfügbar oder können bestellt werden, inklusive kostenloser technischer Beratung, vollständiger Datenblätter, Anschlusspläne und Unterstützung bei der Inbetriebnahme.

In diesem Artikel...

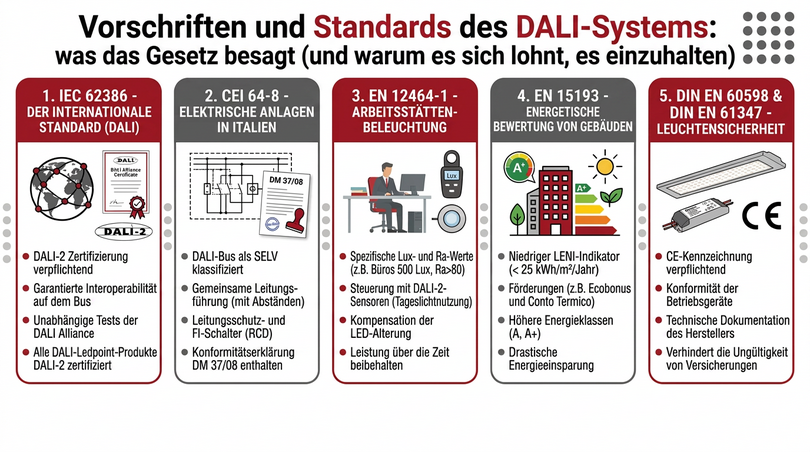

1. Was ist das DALI-System: Definition, Geschichte und IEC 62386-Standard

Das DALI-System, ein Akronym für Digital Addressable Lighting Interface, ist das de-facto Standardprotokoll für die digitale Kommunikation zur Steuerung von professionellen Beleuchtungsanlagen weltweit. Wenn ein Planer, ein Installateur oder ein Auftraggeber vom "DALI-System", "DALI-Protokoll", "DALI-Schnittstelle", "DALI-Technologie" oder "DALI-Beleuchtungssystem" spricht, bezieht er sich auf dieselbe Normenfamilie: die IEC 62386-Reihe, die von der International Electrotechnical Commission veröffentlicht und gepflegt wird und die das elektrische Verhalten, den logischen Pegel, das Befehlsformat und die Adressierungsmechanismen aller auf dem Markt befindlichen DALI-kompatiblen Geräte eindeutig regelt.

Mit anderen Worten: Das DALI-System ist eine gemeinsame Sprache, die LED-Netzteile, DALI-Dimmer, Sensoren, Tasten, Touch-Panels, Gateways, Master und Slaves verschiedener Marken miteinander kommunizieren lässt, ohne dass eines davon speziell für die jeweilige Anlage maßgeschneidert werden muss. Dies ist der grundlegende Unterschied zwischen einem DALI-System und einer herkömmlichen Beleuchtung: Im DALI-System ist jedes Gerät ein intelligenter Knotenpunkt, der mit einem internen Mikrocontroller ausgestattet ist und digitale Befehle empfangen, ausführen und (in den DALI-2-Versionen) Statusinformationen an den Master zurückmelden kann.

Ursprung des DALI-Systems: Von den 1990er Jahren zum modernen DALI-Protokoll

Die DALI-Technologie entstand Ende der 1990er Jahre als Weiterentwicklung des früheren analogen 1-10V-Systems, das starke Einschränkungen aufwies: nicht adressierbare Befehle, zu beachtende Polarität, Unmöglichkeit Szenen zuzuweisen, keine Diagnostik, Empfindlichkeit gegenüber elektrischen Störungen. Die europäische Beleuchtungsindustrie, angeführt von Herstellern wie Osram, Philips, Tridonic, Helvar und Vossloh-Schwabe, schlug das erste DALI-System als offenen Standard vor mit der Veröffentlichung der IEC 60929 Annex E, die später ab 2009 in die IEC 62386-Reihe überging.

Seit 2014 hat das Konsortium DALI Alliance (zuvor AG DALI, heute DiiA - Digital Illumination Interface Alliance) die Marke DALI-2 eingeführt, die die volle Interoperabilität zwischen Geräten verschiedener Hersteller zertifiziert und neue Funktionen wie Farbsteuerung, Verwaltung von Eingabesensoren am selben Bus, Status-Reporting und Energiediagnose einführt. Wenn man heute bei einer Neuinstallation vom DALI-System spricht, meint man fast immer DALI-2, da das DALI-2-Logo dem Planer garantiert, dass das Gerät gemäß der geltenden IEC 62386-Norm getestet und zertifiziert wurde.

Praktische Bedeutung des DALI- und DALI-2-Logos

Auf den mit dem DALI-System kompatiblen Produkten erscheint ein spezifisches Logo: Das klassische DALI-Logo identifiziert Geräte, die der ersten Version des DALI-Protokolls entsprechen, während das DALI-2-Logo (ein Quadrat mit der Aufschrift DALI-2) Geräte identifiziert, die von der DALI Alliance zertifiziert wurden, nachdem sie das offizielle Zertifizierungsprogramm bestanden haben. Für den Auftraggeber und den Planer bedeutet die Wahl von Produkten mit dem DALI-2-Logo die Garantie, dass das Gerät auf jedem DALI-Bus ohne Kompatibilitätsprobleme funktioniert, unabhängig davon, welcher Master, welches Gateway oder welches Netzteil verwendet wird.

Ledpoint wählt im eigenen Katalog ausschließlich Produkte aus, die den neuesten Revisionen der IEC 62386-Norm entsprechen und für die meisten DALI-Controller DALI-2-zertifiziert sind. Diese technische Wahl schützt den Kunden vor Interoperabilitätsproblemen, die historisch gesehen eine der Hauptschwierigkeiten digitaler Beleuchtungssysteme in den frühen 2000er Jahren waren.

Warum es "Addressable" heißt: Die Bedeutung der Adressierung

Das Schlüsselwort im Namen des DALI-Systems ist "Addressable", also "adressierbar". In einer DALI-Anlage erhält jedes Gerät eine eindeutige numerische Adresse zwischen 0 und 63, die seine logische Position auf dem Bus unabhängig von seiner physischen Position in der Verkabelung identifiziert. Das bedeutet, dass man, sobald die Anlage installiert und adressiert ist, das Gerät physisch versetzen kann (innerhalb der elektrischen Grenzen des Bus), ohne irgendetwas neu konfigurieren zu müssen, und dass man Gruppen und Szenen per Software neu zuweisen kann, ohne einen einzigen Draht anzurühren.

Dieses Paradigma ist revolutionär im Vergleich zur herkömmlichen Verkabelung: In einer klassischen Anlage müssen zwei Lampen, die von derselben Taste gesteuert werden, physisch parallel an diesen Stromkreis angeschlossen werden; in einem DALI-System können zwei beliebige der 64 Lampen des Bus dynamisch derselben Taste zugeordnet werden, indem einfach die Softwarekonfiguration geändert wird. Dies ist der wahre Grund, warum das DALI-System die Referenztechnologie in Beleuchtungsprojekten ist, die zeitliche Flexibilität erfordern, wie Open-Space-Büros, Showrooms, Einzelhandel, Hotels, Museen, Kongresszentren, Restaurants, Konditoreien und jede Umgebung, in der das Lichtlayout ohne bauliche Eingriffe neu gestaltet werden können muss.

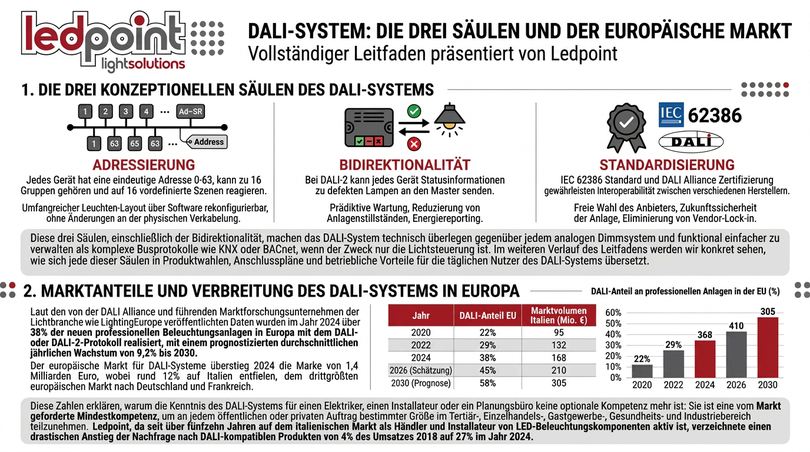

Die drei konzeptionellen Säulen des DALI-Systems

Um tiefgreifend zu verstehen, was das DALI-System ist, lohnt es sich, drei Kernkonzepte zu verankern, die wir im gesamten Artikel wiederfinden werden:

Diese drei Säulen (Adressierung, Bidirektionalität, Standardisierung) machen das DALI-System technisch überlegen gegenüber jedem analogen Dimmsystem und funktionell einfacher zu handhaben als komplexe Busprotokolle wie KNX oder BACnet, wenn es nur um die Steuerung der Beleuchtung geht. Im Rest des Leitfadens werden wir konkret sehen, wie jede dieser Säulen sich in Produktentscheidungen, Anschlusspläne und operative Vorteile für diejenigen übersetzt, die das DALI-System im Alltag nutzen.

Marktanteile und Verbreitung des DALI-Systems in Europa

Nach den von der DALI Alliance und den wichtigsten Forschungsgesellschaften der Beleuchtungsbranche (LightingEurope, IHS Markit, Guidehouse Insights) veröffentlichten Daten wurden 2024 über 38 % der neuen professionellen Beleuchtungsanlagen in Europa mit dem DALI- oder DALI-2-Protokoll realisiert, mit einer durchschnittlichen jährlichen Wachstumsrate von 9,2 % bis 2030. Der europäische Markt für das DALI-System überstieg 2024 die 1,4 Milliarden Euro, wovon etwa 12 % auf Italien entfallen, den drittgrößten europäischen Markt nach Deutschland und Frankreich.

Diese Zahlen erklären, warum die Kenntnis des DALI-Systems für einen Elektriker, einen Installateur oder ein Planungsbüro keine optionale Fähigkeit mehr ist: Es ist eine vom Markt geforderte Mindestkompetenz, um an öffentlichen oder privaten Ausschreibungen von gewisser Größe im tertiären Sektor, im Einzelhandel, im Gastgewerbe, im Gesundheitswesen und in der Industrie teilzunehmen. Ledpoint, das seit über fünfzehn Jahren auf dem italienischen Markt als Distributor und Installateur von LED-Beleuchtungskomponenten tätig ist, hat die Nachfrage nach DALI-kompatiblen Produkten von 4 % des Umsatzes im Jahr 2018 auf 27 % im Jahr 2024 steigen sehen.

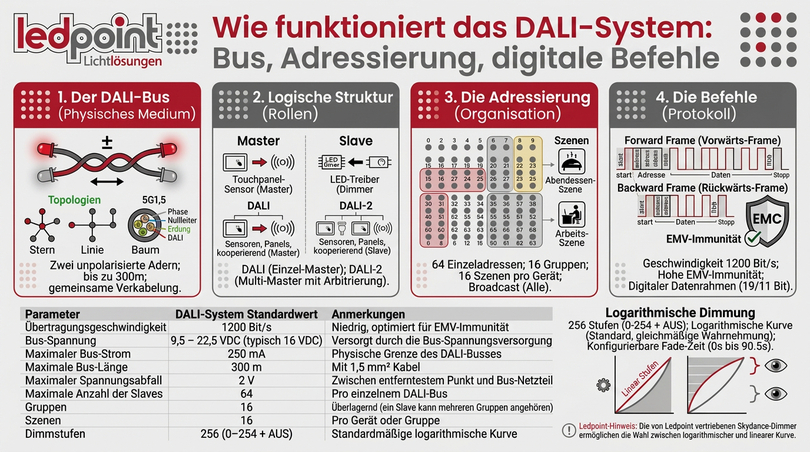

2. Wie das DALI-System funktioniert: Bus, Adressierung, digitale Befehle

Zu verstehen, wie das DALI-System funktioniert, bedeutet, vier grundlegende technische Elemente zu begreifen: den DALI-Bus (das physische Medium), das DALI-Protokoll (die Sprache), die DALI-Adressierung (das Verzeichnis der Knoten) und den Fluss der DALI-Befehle (die Konversation zwischen Master und Slave). In diesem Kapitel sehen wir im Detail, wie jedes dieser Elemente innerhalb des DALI-Systems wirkt und was sich im Vergleich zu herkömmlichen Beleuchtungssystemen und nicht-DALI-LED-Beleuchtungssystemen ändert.

Der DALI-Bus: Zwei Drähte, ein ganzes Netzwerk

Der DALI-Bus ist das physische Rückgrat des DALI-Systems. Er besteht aus zwei nicht polarisierten Leitern, die gleichzeitig die Betriebsspannung (ca. 16 VDC) und das digitale Kommunikationssignal mit 1200 Bit/s übertragen, überlagert als Spannungsm modulation. Der DALI-Bus kann sich bei einem Kabelquerschnitt von 1,5 mm² bis zu einer maximalen Länge von 300 Metern erstrecken, ohne dass besondere Abschlüsse oder Topologien erforderlich sind: Das DALI-System akzeptiert Stern-, Linien-, Baum- oder gemischte Verkabelungen, solange die maximale Länge und der maximale Busstrom von 250 mA eingehalten werden.

Eines der unterscheidenden Merkmale des DALI-Systems ist die Nicht-Polarisierung: Die zwei Drähte des DALI-Bus können vertauscht werden, ohne die Funktion zu beeinträchtigen. Dieses scheinbar banale Detail ist einer der Gründe, warum das DALI-System auf Baustellen so enorm erfolgreich war: Der Installateur muss sich keine Gedanken über die Einhaltung einer Richtung machen, was die Wahrscheinlichkeit von Verkabelungsfehlern im Vergleich zu 0-10V- oder 1-10V-Systemen, die polarisiert sind, drastisch reduziert. Im DALI-System kann der Bus zudem im selben mehradrigen Kabel wie die Netzspannung verlegt werden: Moderne 5G1,5- oder 5G2,5-Kabel mit 450/750 V können völlig sicher Phasen, Nullleiter, Erde und DALI-Bus im selben Bündel führen.

Die logische Struktur des DALI-Systems: Master und Slave

Im DALI-System hat jedes Gerät eine genau definierte logische Rolle. DALI-Master-Geräte sind diejenigen, die Befehle auf den Bus senden: typischerweise Touch-Panels, Tastaturen, Hausautomation-Gateways, Präsenz-/Helligkeitssensoren (in DALI-2) oder programmierbare Steuerungen. DALI-Slave-Geräte sind diejenigen, die die Befehle empfangen und ausführen: LED-Netzteile, Treiber, DALI-Dimmer, Decoder für LED-Streifen, DALI-Relais. Ein herkömmlicher DALI-Bus lässt nur jeweils einen Master sprechen, aber mehrere Master können koexistieren, solange immer nur einer sendet.

In DALI-2 wurde dieses Modell durch die Einführung von Multi-Master erweitert: Mehrere Master können auf demselben DALI-Bus mit einem Arbitrierungsmechanismus koexistieren, der Kollisionen vermeidet. Aus diesem Grund ist es in DALI-2 möglich, gleichzeitig ein Touch-Panel, einen Präsenzsensor und einen Umgebungslichtsensor auf demselben DALI-Bus zu haben und sie bei der dynamischen Lichtverwaltung in Abhängigkeit von den tatsächlichen Bedingungen der Umgebung zusammenarbeiten zu lassen.

Die DALI-Adressierung: 64 Einzeladressen, 16 Gruppen, 16 Szenen

Das funktionale Herzstück des DALI-Systems ist die Adressierung. Auf jedem DALI-Bus können bis zu 64 einzeln adressierbare Slave-Geräte koexistieren, die in 16 DALI-Gruppen organisiert werden können und über 16 vordefinierte DALI-Szenen für jedes Gerät oder jede Gruppe verfügen. Sehen wir uns an, was das konkret bedeutet:

• DALI-Einzeladresse: Jedes Gerät hat eine Nummer von 0 bis 63, die es eindeutig identifiziert. Ein Befehl "Helligkeit auf 50 % einstellen", der an die Adresse 12 gesendet wird, wird nur von dem Gerät ausgeführt, das diese Adresse trägt.
• DALI-Gruppenadresse: Jedes Gerät kann gleichzeitig zu einer oder mehreren der 16 verfügbaren Gruppen gehören. Ein an die Gruppe 3 gesendeter Befehl wird von allen Geräten ausgeführt, die Teil der Gruppe 3 sind.
• DALI-Broadcast: Ein Broadcast-Befehl wird von allen Geräten auf dem Bus gleichzeitig ausgeführt. Nützlich für allgemeines Ein-/Ausschalten oder Reset.
• DALI-Szenen: Jedes Gerät speichert bis zu 16 Szenen, die jeweils einem Helligkeitsniveau (und bei DT8 auch einer Farbe) zugeordnet sind. Das Abrufen von "Szene 5" bedeutet, alle Geräte der Szene auf die gespeicherten Einstellungen zu bringen.

Dieses Adressierungsschema macht das DALI-System extrem leistungsstark für Anwendungen, bei denen dieselbe Lampe auf mehrere Arten gesteuert werden können muss: Im DALI-System kann dasselbe Licht gleichzeitig auf eine lokale Taste, ein Raumszenario, einen Notfall-Broadcast-Befehl und einen Präsenzsensor reagieren, ohne dass die physische Verkabelung einen dieser Fälle auf dedizierte Weise vorsehen muss.

Die DALI-Befehle: Wie ein digitales Frame strukturiert ist

Auf Protokollebene ist jeder DALI-Befehl ein 19 Bit langes digitales Frame (Forward-Frame) für Master→Slave-Befehle und 11 Bit (Backward-Frame) für Slave→Master-Antworten in DALI-2. Das Frame enthält: ein Startbit, 8 Adressbits (mit Flags, die Einzeladresse, Gruppenadresse oder Broadcast unterscheiden), 8 Befehls- oder Datenbits und 2 Stoppbits. Die absichtlich niedrige Geschwindigkeit von 1200 Bit/s garantiert eine hervorragende Immunität gegen elektrische Störungen und ermöglicht es dem DALI-System, in lauten Umgebungen wie Industrien, Lagern, Maschinenräumen zu funktionieren, ohne dass eine besondere Abschirmung des Buskabels erforderlich ist.

Dimmauflösung des DALI-Systems: 256 logarithmische Stufen

Eine oft unterschätzte Eigenschaft des DALI-Systems ist die Dimmauflösung. Der DALI-Standard sieht 256 Helligkeitsstufen (0–254 plus die OFF-Bedingung) vor, die auf einer logarithmischen Kurve verteilt sind, die die Wahrnehmung des menschlichen Auges simuliert: Das Auge nimmt Lichtvariationen nicht linear wahr, und eine logarithmische Kurve ermöglicht wahrnehmbar gleichmäßige Variationen zwischen einer Stufe und der nächsten. Dies eliminiert das für billige analoge Dimmer typische "Stufen"-Helligkeitsverhalten und macht das DALI-System ideal für sensible Umgebungen wie Restaurants, Konferenzräume, Konditoreien, museale Umgebungen und überall dort, wo die Qualität des Lichtübergangs Teil der Benutzererfahrung ist.

Einige moderne DALI-Dimmer – einschließlich der von Ledpoint vertriebenen Skydance-Modelle – ermöglichen die softwareseitige Auswahl zwischen der logarithmischen Kurve (DALI-Standard) und der linearen Kurve (nützlich für kinematografische Anwendungen oder Labortests). Auch der Fade-Übergang zwischen zwei Helligkeitsstufen im DALI-System ist konfigurierbar, mit Fade-Zeiten von 0 Sekunden (sofortige Änderung) bis zu 90,5 Sekunden, unterteilt in 16 Standard-Fade-Zeiten.

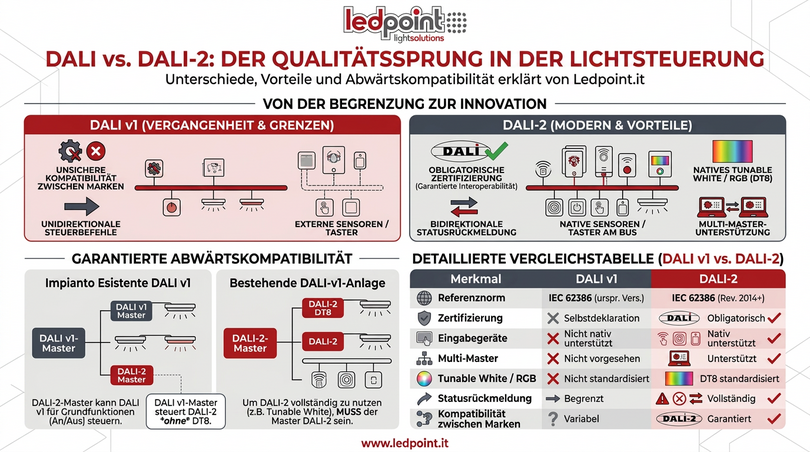

3. DALI vs. DALI-2: Unterschiede, Vorteile, Abwärtskompatibilität

Die Frage "Was ist der Unterschied zwischen DALI und DALI-2?" ist wahrscheinlich die häufigste, die wir von professionellen Kunden erhalten, die sich zum ersten Mal einem modernen DALI-System nähern. DALI-2 ist die Weiterentwicklung des klassischen DALI (DALI v1), die von der DALI Alliance veröffentlicht wurde, um die Grenzen der ersten DALI-Generation zu überwinden und eine zertifizierte Interoperabilität zwischen verschiedenen Herstellern zu bieten. Sehen wir uns im Detail an, was sich ändert, wann es sich lohnt, DALI-2 zu wählen und wann das klassische DALI noch ausreicht.

DALI v1: Die Grenzen des DALI-Systems der ersten Generation

Das DALI-System der ersten Generation war, obwohl es einen enormen Schritt nach vorne gegenüber der analogen Steuerung darstellte, mit einigen Grenzen behaftet, die mit der Zeit zu konkreten Hindernissen für seine Verbreitung wurden. Die erste Grenze war die ungewisse Kompatibilität: Obwohl die IEC 62386-Norm öffentlich war, implementierten die Hersteller sie mit kleinen Unterschieden, die zu Interoperabilitätsproblemen führten, wenn verschiedene Marken auf demselben DALI-Bus gemischt wurden. Die zweite Grenze war die unidirektionale Natur der Befehle: In DALI v1 war der Bus dafür ausgelegt, Befehle vom Master an die Slaves zu senden, aber es war kein standardisierter Modus für den Empfang von Rückinformationen von den Slaves vorgesehen. Die dritte Grenze war das Fehlen von Support für Eingabegeräte auf demselben Bus: Tasten, Präsenzsensoren und Helligkeitssensoren mussten an separate Controller angeschlossen werden, die ihrerseits als Master auf dem DALI-Bus kommunizierten.

DALI-2: Der Qualitätssprung des modernen DALI-Systems

DALI-2, formalisiert in den neuesten Revisionen der IEC 62386 (Teile 101, 102, 103, 207, 208, 209 und folgende), löst diese Grenzen systematisch. Die wichtigsten Neuheiten von DALI-2 im Vergleich zu DALI v1 sind fünf:

1. Pflichtzertifizierung der DALI Alliance: Kein Hersteller darf das DALI-2-Logo auf seinen Produkten anbringen, ohne die Zertifizierungstests der DALI Alliance bestanden zu haben, die die vollständige Konformität mit der Norm überprüfen. Dies beseitigt das Kompatibilitätsproblem von DALI v1.
2. Native Unterstützung für Eingabegeräte: In DALI-2 sind Sensoren und Tasten erstklassige Geräte auf dem Bus, mit eigenen Adressen und Befehlen, und können mit den Ausgangs-Slaves auf demselben DALI-Bus koexistieren.
3. Status-Reporting: Jedes DALI-2-Gerät kann Informationen wie durchgebrannte Lampe, Treiberfehler, Betriebsstunden, interne Temperatur, Energieverbrauch an den Master senden.
4. Tunable White und RGB (DT8): DALI-2 führt den Device Type 8 ein, der nativ Quellen mit variabler Farbtemperatur (TC), RGB, RGBW, RGB+CCT, xy-Farbe und Primary N-Farbe verwaltet.
5. Multi-Master: DALI-2 lässt mehrere Master auf demselben Bus mit automatischer Arbitrierung zu, wodurch die Notwendigkeit von Zwischen-Gateways entfällt.

Abwärtskompatibilität zwischen DALI und DALI-2

Eine der häufigsten Sorgen von Kunden mit bestehenden Anlagen ist die Abwärtskompatibilität zwischen DALI v1 und DALI-2. Die gute Nachricht ist, dass DALI-2 auf Bus- und Basisbefehlsebene vollständig abwärtskompatibel mit DALI v1 ist: Ein DALI-2-Gerät kann auf einem Bus mit DALI v1-Geräten koexistieren, und ein DALI v1-Master kann einen DALI-2-Slave bei den Grundfunktionen (Ein/Aus, Dimmen) steuern. Die erweiterten Funktionen von DALI-2 (DT8 Tunable White, Reporting, Multi-Master) erfordern natürlich, dass auch der Master DALI-2-fähig ist.

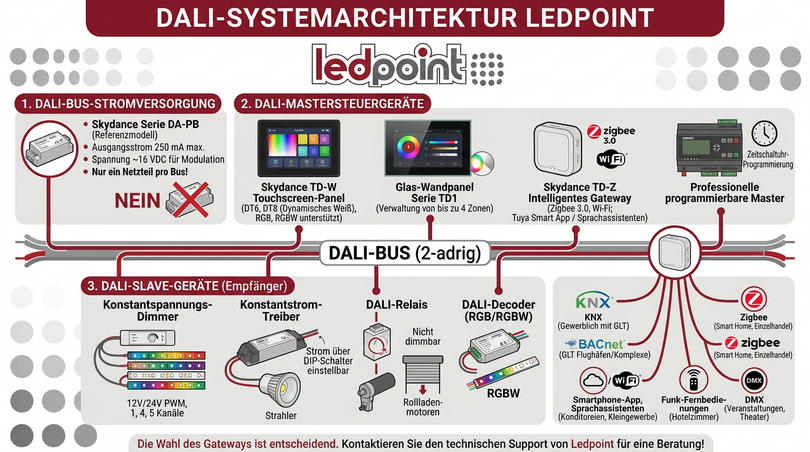

4. Architektur einer DALI-Anlage: Master, Slave, Netzteile, Gateways

Um ein DALI-System korrekt zu planen, ist es unerlässlich, die typische Architektur einer Anlage und die Rollen der verschiedenen Komponenten klar vor Augen zu haben. Eine minimale DALI-Anlage besteht aus vier Gerätefamilien: dem Bus-Netzteil (Bus Power Supply), den DALI-Mastern, den DALI-Slaves und optional den DALI-Gateways zu anderen Protokollen. In diesem Kapitel betrachten wir jede Familie, ihre Funktionen und die im Ledpoint-Katalog verfügbaren Produkte.

Das Bus-Netzteil: Die Stromversorgung des DALI-Systems

Das erste Element jedes DALI-Systems ist das Bus-Netzteil, also das dedizierte Netzteil für den DALI-Bus. Ohne Bus-Netzteil kann kein DALI-Gerät kommunizieren, da die Betriebsspannung von ca. 16 VDC fehlt, die für die Modulation der digitalen Befehle erforderlich ist. Das Bus-Netzteil ist ein separates Gerät (oder in einigen fortschrittlicheren Mastern integriert), das maximal 250 mA auf dem DALI-Bus bereitstellt, ausreichend für die Stromversorgung von bis zu 64 Standardgeräten. Im Ledpoint-Katalog ist das Referenz-Bus-Netzteil für DALI die Skydance DA-PB-Serie, die 250 mA stabilisiert mit Kurzchlussschutz und LED-Statusanzeige liefert.

Eine grundlegende Regel: In einem DALI-System muss es genau ein aktives Bus-Netzteil pro Bus geben. Der Anschluss von zwei DALI-Bus-Netzteilen an denselben Bus erzeugt elektrische Konflikte und kann die angeschlossenen Geräte beschädigen. Wenn eine DALI-Anlage mehr Strom benötigt, weil sie die 250 mA Aufnahme überschreitet (ein seltener Fall, der nur bei sehr energiehungrigen Sensoren auftritt), ist die korrekte Lösung, die Anlage in zwei separate DALI-Busse aufzuteilen, jeder mit seinem eigenen Bus-Netzteil, und sie über ein Multi-Bus-DALI-Gateway kommunizieren zu lassen.

Die DALI-Master: Wer das DALI-System steuert

DALI-Master sind die Geräte, die Befehle auf den Bus senden. In der Ledpoint-Welt gehören die gefragtesten DALI-Master zu vier Hauptkategorien:

• DALI-Touchscreen-Panels (z. B. Skydance TD-W): Panels mit 1,54"-Farb-LCD-Displays, die es dem Endkunden ermöglichen, Szenen, Gruppen und einzelne Geräte über eine intuitive grafische Benutzeroberfläche auszuwählen. Sie unterstützen die Lichttypen DT6 (Standard-Dimmung), DT8-TC (dynamisches Weiß), RGB, RGBW und RGB+CCT.
• TD-Serie Glas-Wandpanels (z. B. Skydance TD1, TD2, TD3, TD4, TD5): Ultraempfindliche Touch-Panels aus gehärtetem Glas, die bis zu 4 DALI-Adressen oder unabhängige Zonen über lineare Touch-Slider und Farbräder verwalten.
• Intelligente DALI-Gateways (z. B. Skydance TD-Z, TD-W2): Sie integrieren Zigbee 3.0 oder WiFi mit dem DALI-Bus und ermöglichen die Steuerung der gesamten DALI-Anlage über die Tuya Smart-App oder über Sprachassistenten wie Amazon Alexa und Google Home. Sie fungieren als Bridge zwischen Cloud und physischem Bus.
• Professionelle programmierbare Master: Industrie-Controller mit anpassbaren Logiken, Zeitplanung, Verwaltung mehrerer Sensoren und Integration mit externen GLT. Typisch für Kongresszentren, große Hotels und tertiäre Gebäude.

Die DALI-Slaves: Wer die Befehle des DALI-Systems ausführt

DALI-Slaves sind die Geräte, die die Befehle empfangen und in effektive Variationen am Lichtaustritt umsetzen. Im Ledpoint-Katalog sind die verbreitetsten DALI-Slaves:

• Konstantspannungs-DALI-Dimmer für LED-Streifen: Sie verwalten 12 V oder 24 V LED-Streifen mit digitaler PWM-Dimmung, in Versionen mit 1, 4 oder 5 Kanälen.
• Konstantstrom-DALI-Treiber: Sie versorgen professionelle LED-Spots und -Panels mit einem über DIP-Schalter einstellbaren Strom (z. B. 150 mA, 350 mA, 500 mA, 700 mA, 1050 mA, 1200 mA).
• DALI-Relais: Sie schalten nicht dimmbare Lasten (Rollladenmotoren, Steckdosen, Lüfter) und folgen den Befehlen des DALI-Bus, als wären sie Beleuchtungsgeräte.
• DALI-Decoder für RGB/RGBW: Sie übersetzen die DT8-Befehle des DALI-Bus in PWM-Signale für mehrfarbige LED-Streifen.

Die DALI-Gateways: Das DALI-System dialogiert mit dem Rest der Welt

DALI-Gateways sind Geräte, die den DALI-Bus mit anderen Protokollen oder Netzwerken in Verbindung bringen. Die verbreitetsten DALI-Gateways sind:

Die Wahl des korrekten DALI-Gateways ist ein kritischer Planungsschritt, der eine dedizierte technische Beratung verdient: Kontaktieren Sie unseren technischen Support, um ein personalisiertes Prinzipschema für Ihr Projekt zu erhalten.

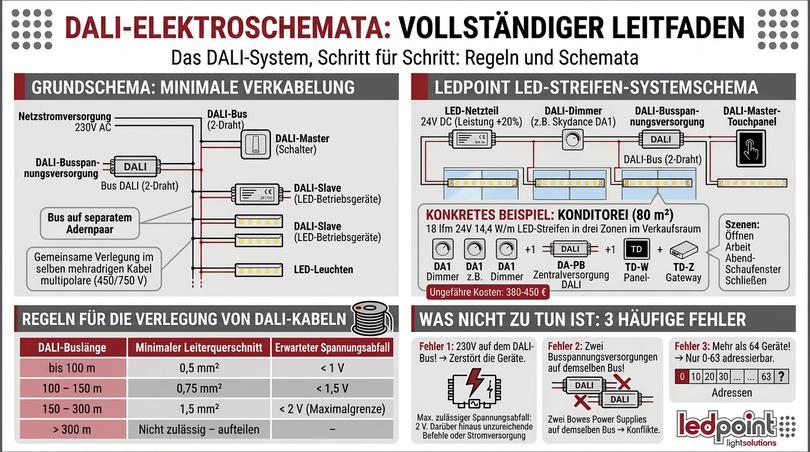

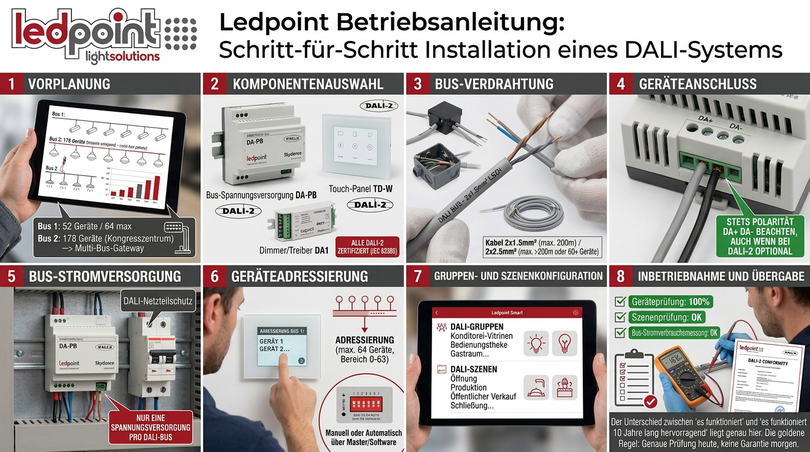

5. DALI-Schaltpläne: Wie man das System Schritt für Schritt anschließt

DALI-Schaltpläne sind eines der am häufigsten online von Installateuren und Planern gesuchten Themen, denn das DALI-System hat, obwohl es konzeptionell einfach ist, einige präzise Verkabelungsregeln, die man kennen muss, um Betriebsprobleme zu vermeiden. In diesem Kapitel stellen wir die typischen Schaltpläne eines modernen DALI-Systems und die praktischen Verlegeregeln vor, um das Beste aus der DALI-Anlage herauszuholen.

Basisschema eines DALI-Systems: Die minimale Verkabelung

Das Basisschema eines DALI-Systems umfasst diese Elemente: 230 V AC-Netzstromversorgung, die die LED-Netzteile und das DALI-Bus-Netzteil speist, der zweiadrige DALI-Bus, der Bus-Netzteil, DALI-Master und DALI-Slaves verbindet, und die Ausgangsleiter der Netzteile, die die Leuchten (LEDs, LED-Streifen, Spots) speisen. Der DALI-Bus verläuft auf einem von der Netzstromversorgung unabhängigen Aderpaar, kann aber im selben 450/750 V-Multileiterkabel verlegt werden: Dies ist eine der auf Baustellen am meisten geschätzten Eigenschaften des DALI-Systems, da es erlaubt, nur ein einziges Kabel von der Abzweigdose zum Gerät zu ziehen.

DALI-Systemschema mit Ledpoint LED-Streifen

Für ein DALI-System, das der Steuerung von LED-Streifen gewidmet ist, eines der häufigsten Szenarien in Wohnprojekten und im kleinen tertiären Sektor, sieht das typische Schema wie folgt aus:

1. 24 V DC LED-Netzteil: Speist physisch den LED-Streifen. Es muss mit einer Leistung gewählt werden, die 20 % über der Maximallast liegt, um einen Sicherheitsmargin zu gewährleisten.
2. Konstantspannungs-DALI-Dimmer (z. B. Skydance DA1 für Single Channel, DA4 für RGBW, DA5-L für RGB+CCT): Wird zwischen das 24 V-Netzteil und den LED-Streifen geschaltet, empfängt die Befehle vom DALI-Bus und moduliert den Ausgang zu den LEDs digital per PWM.
3. Zweiadriger DALI-Bus, der den Dimmer mit dem DALI-Master (Touch-Panel, Gateway usw.) verbindet.
4. DALI-Bus-Netzteil, das mit dem Bus verbunden ist, im Allgemeinen in zentraler Position der Anlage, um Spannungsabfälle zu minimieren.
5. DALI-Master (Touch-Panel, WiFi/Zigbee-Gateway), das mit dem DALI-Bus verbunden ist.

Konkretes Zahlenbeispiel: Eine 80 m² große Konditorei mit 18 Laufmetern LED-Streifen 24 V 14,4 W/m, unterteilt in drei Zonen (Schaufenster, Theke, Saal). Das optimale DALI-System für dieses Projekt sieht drei Skydance DA1 Konstantspannungs-DALI-Dimmer vor (einen pro Zone), ein zentralisiertes DA-PB Bus-Netzteil, ein TD-W Touch-Panel für die manuelle Verwaltung und ein TD-Z Gateway für die Integration mit der Tuya-App und Alexa. Indikative Kosten der DALI-Komponenten: 380-450 €; operativer Vorteil: Szenen "Öffnung", "Arbeit", "Abend-Schaufensterpräsentation" und "Schließung", die mit einer Berührung abgerufen werden können.

Verlegeregeln für das DALI-Kabel: Länge, Querschnitt, Spannungsabfall

Die Planung des DALI-Bus-Kabels folgt drei praktischen Regeln, die unbedingt eingehalten werden müssen, um das korrekte Funktionieren des DALI-Systems zu gewährleisten:

Der maximal zulässige Spannungsabfall zwischen dem DALI-Bus-Netzteil und dem entferntesten Gerät beträgt 2 V. Das Überschreiten dieses Schwellenwerts bedeutet, dass einige DALI-Geräte die Befehle möglicherweise nicht korrekt empfangen oder, schlimmer noch, nicht ausreichend mit Strom versorgt werden, um auf den Master zu antworten. Für große DALI-Anlagen lautet die praktische Regel: Das DALI-Bus-Netzteil bezogen auf die Last der Slaves zentrisch zu positionieren und, falls nötig, den Bus in mehrere parallele Abschnitte aufzuteilen.

Was man bei der Verkabelung eines DALI-Systems NICHT tun sollte

Drei klassische Fehler, die wir auf Baustellen regelmäßig sehen, wenn mit dem DALI-System gearbeitet wird:

• Fehler 1: Die Leiter des DALI-Bus als 230 V-"Steuerleitung" zu verwenden. Der DALI-Bus arbeitet mit 16 VDC und verträgt keine Netzspannungen: Das Senden von 230 V auf den DALI-Bus zerstört sofort alle angeschlossenen Geräte.
• Fehler 2: Zwei DALI-Bus-Netzteile an denselben Bus anzuschließen. Dies erzeugt Konflikte, die die Kommunikation verhindern und die Netzteile beschädigen können.
• Fehler 3: Mehr als 64 Geräte auf demselben DALI-Bus zu haben. Auch wenn es manchmal zu funktionieren scheint, ist die DALI-Adressierung auf 0-63 begrenzt und Geräte jenseits des 64. werden vom Master nicht erkannt.

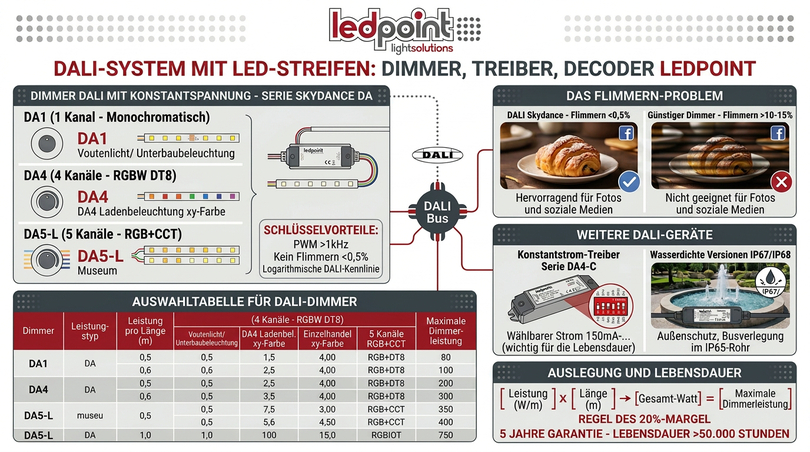

6. DALI-System mit LED-Streifen: Dimmer, Treiber, Decoder von Ledpoint

Die Kombination aus DALI-System und LED-Streifen ist eines der häufigsten Anwendungsszenarien in zeitgenössischen Beleuchtungsprojekten, sowohl im Wohnbereich als auch im professionellen Bereich. Die von Ledpoint vertriebenen LED-Streifen, die über dedizierte DALI-Dimmer verwaltet werden, bieten eine unübertroffene Planungsflexibilität: flüssige Dimmung, Farbsteuerung, speicherbare Szenen, Hausautomationsintegration. Sehen wir uns die Schlüsselprodukte und typischen Szenarien an.

Konstantspannungs-DALI-Dimmer für 12V und 24V LED-Streifen

Die von Ledpoint vertriebenen Konstantspannungs-DALI-Dimmer der Skydance DA-Serie sind speziell für die Ansteuerung von 12 V oder 24 V DC LED-Streifen konzipiert. Sie sind in drei Hauptkonfigurationen erhältlich:

• DALI-Dimmer DA1 (1 Kanal): Für monochromatische LED-Streifen, verwaltet einen einzigen PWM-Kanal mit einer max. Leistung von bis zu 240 W bei 24 V. Ideal für diffuse weiße Beleuchtung, Voutenbeleuchtung, Küchenunterbauten, Gipskartondecken.
• DALI-Dimmer DA4 (4 Kanäle): Für RGBW-LED-Streifen, verwaltet vier unabhängige Kanäle zur Steuerung der RGB-Farbe plus Weiß. Kompatibel mit dem Device Type 8 (DT8) von DALI-2 zur Farbverwaltung über xy-Chromatizität.
• DALI-Dimmer DA5-L (5 Kanäle): Für RGB+CCT-LED-Streifen (RGB + kaltweiß + warmweiß), verwaltet fünf Kanäle für maximale chromatische Flexibilität. Verwendet in Showrooms, Premium-Einzelhandel, musealen Umgebungen.

Alle DALI-Dimmer der DA-Serie verwenden eine hochfrequente digitale PWM-Dimmung (über 1 kHz) mit einer logarithmischen Kurve, die der DALI-Norm entspricht, und eliminieren vollständig das wahrnehmbare Flackern und unerwünschtes Flicker. Dies ist ein kritischer Punkt für Umgebungen wie Konditoreien, Einzelhandelsschaufenster und Fotostudios, wo das Flicker der LED-Streifen die von Kunden aufgenommenen und in sozialen Medien veröffentlichten Produktfotos ruinieren kann: Das Skydance DALI-System garantiert einen Flicker-Prozentsatz von weniger als 0,5 %, während billige analoge Dimmer oft bei über 10-15 % liegen.

Konstantstrom-DALI-Treiber für Spots und Panels

Für Leuchten, die keine LED-Streifen sind, sondern Spots, LED-Panels, Downlights oder professionelle Linearprofile, nutzt das DALI-System Konstantstrom-Treiber. Im Ledpoint-Katalog sind die verbreitetsten Konstantstrom-DALI-Treiber der Skydance DA4-C-Serie, die es ermöglichen, den Ausgangsstrom (150, 250, 350, 500, 700, 900, 1200 mA) über physische DIP-Schalter auszuwählen, was die Kompatibilität mit einer enormen Vielfalt an LED-Quellen garantiert. Die Auswahl des korrekten Stroms ist kritisch: Ein zu hoher Strom reduziert die Lebensdauer der LED, ein zu niedriger Strom reduziert den Lichtstrom.

Wasserdichte DALI-Versionen für Außeninstallationen

Für Außenanwendungen (Architekturfassaden, seitliche Beleuchtung historischer Gebäude, radiale Beleuchtung von Plätzen, Beleuchtung von Außenschaufenstern, Umfangsbeleuchtung von Gärten) – sind wasserdichte Versionen des DALI-Systems mit den Schutzarten IP67 und IP68 erhältlich. Modelle wie der Skydance DA4-WPS bieten IP67-Schutz mit einem versiegelten Druckgussgehäuse, das gegen zeitweiliges Eintauchen und direkte Wasserstrahlen beständig ist. Der DALI-Bus muss bei Außeninstallationen mindestens in IP65-Rohren verlegt werden und die Steckverbinder müssen mit einem zur Umgebung passenden Schutzgrad gewählt werden.

Auswahltablelle für Ledpoint LED-Streifen DALI-Dimmer

Um den DALI-Dimmer korrekt zu dimensionieren, genügt es, die Leistung pro Meter des LED-Streifens (in W/m) mit der Gesamtlänge (in Metern) zu multiplizieren und zu überprüfen, ob das Ergebnis unter der maximalen Leistung des Dimmers liegt. Eine praktische Regel: Lassen Sie immer einen Spielraum von 20 % auf die Nennleistung des DALI-Dimmers, um Überhitzung zu vermeiden und die Langlebigkeit der Komponente zu gewährleisten. Alle von Ledpoint vertriebenen Skydance DALI-Dimmer haben 5 Jahre Garantie und geben eine durchschnittliche Lebensdauer von über 50.000 Stunden ununterbrochenem Betrieb an.

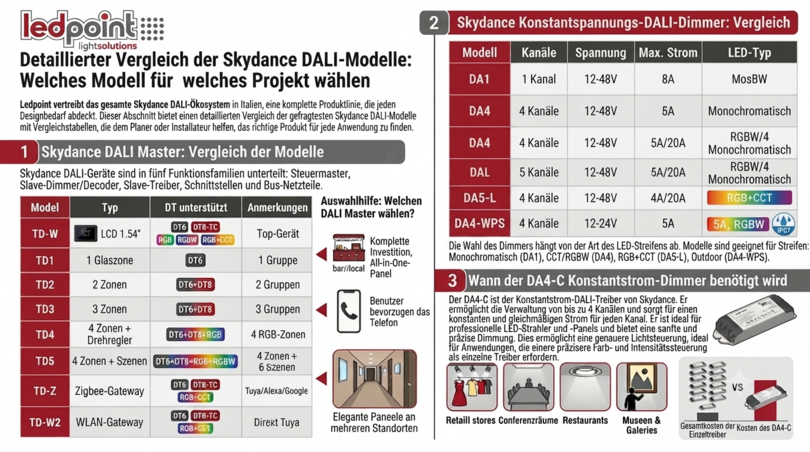

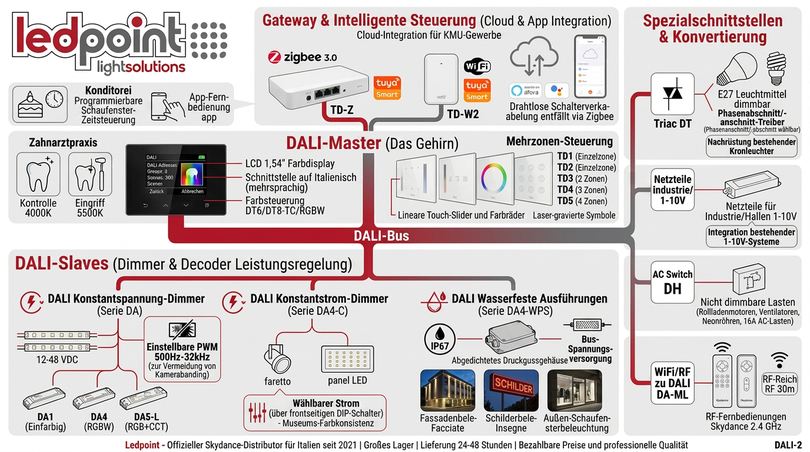

7. Skydance DALI-Ökosystem: Controller, Panels, Tuya/Zigbee-Gateways

Innerhalb eines modernen DALI-Systems positioniert sich das von Ledpoint vertriebene Skydance-Ökosystem als vollständige und vielseitige Lösung, die Geräte anbietet, die jeden Bedarf abdecken: von der zentralen Steuerung (Master) über die Leistungsregelung (Dimmer/Treiber) bis hin zur Integration mit anderen Protokollen wie Zigbee, WiFi, Bluetooth und RF 2,4 GHz. Skydance ist heute einer der wenigen Hersteller weltweit, der einen vollständigen Katalog an DALI-2-kompatiblen Produkten zu zugänglichen Preisen anbietet und dabei Qualitätsstandards auf professionellem Niveau und internationale Zertifizierungen beibehält (CE, RoHS, FCC, ENEC). Ledpoint ist seit 2021 offizieller Skydance-Distributor für den italienischen Markt und hält alle gefragtesten Referenzen auf Lager, mit Lieferung in 24-48 Stunden.

Skydance DALI-Master: Das Gehirn des DALI-Systems

Die Skydance DALI-Master sind die Hauptsteuergeräte, die Befehle entlang des Bus an alle angeschlossenen Komponenten senden. Skydance bietet verschiedene Arten von DALI-Mastern an, die jeweils für einen bestimmten Anwendungskontext konzipiert sind: Einbau-Touch-Panels für Hotelzimmer und Vorstands büros, dünne Wandpanels für Einzelhandelsumgebungen, intelligente Gateways für die Hausautomationsintegration, Szenen-Controller für Konferenzräume.

DALI-Touchscreen-Panels (z. B. Skydance TD-W)

Die Skydance Touchscreen-Panels der TD-W-Serie sind mit 1,54-Zoll-Farb-LCD-Bildschirmen ausgestattet, die eine intuitive Konfiguration von DALI-Adressen, DALI-Gruppen und DALI-Szenen direkt auf dem Display ermöglichen, ohne dass externe Software erforderlich ist. Sie unterstützen die Steuerung verschiedener Lichttypen: Standard-Dimmung (DT6 von DALI), dynamisches Weiß (DT8-TC zur Farbtemperaturregelung), RGB, RGBW und RGB+CCT und decken damit praktisch alle auf dem Markt befindlichen LED-Quellen ab. Die grafische Benutzeroberfläche des TD-W DALI-Panels ist in Italienisch, Englisch, Französisch, Deutsch, Spanisch und Chinesisch verfügbar und in drei Ebenen strukturiert: Home mit bevorzugten Szenen, Steuerung einer einzelnen Gruppe, Steuerung eines einzelnen DALI-Geräts.

Typischer Anwendungsfall für ein TD-W DALI-Touchpanel: Eine 200 m² große Zahnarztpraxis mit vier Operationssälen, Wartezimmer, Rezeption und Flur. Das in der Rezeption installierte TD-W DALI-Touchpanel ermöglicht es dem Personal, mit einer Berührung die Szenarien "Öffnung" (volles Licht überall), "Betrieb" (volles Licht in den Sälen, gedimmt in der Rezeption), "Schließung" (nur Sicherheit) abzurufen und die Farbtemperatur der Operationssäle manuell von 4000 K (klinische Visite) auf 5500 K (zahnärztlicher Eingriff) zu regulieren, um die Sicht des Zahnarztes bei den komplexesten Eingriffen zu optimieren.

TD-Serie Wandpanels (Skydance TD1-TD5)

Die Skydance Wandpanels der Serien TD1, TD2, TD3, TD4, TD5 sind ultraempfindliche Panels aus gehärtetem Glas, die es ermöglichen, bis zu 4 DALI-Adressen oder unabhängige DALI-Zonen über lineare Touch-Slider und Farbräder zu verwalten. Sie sind für Anwendungen konzipiert, bei denen die Ästhetik der Steuerung ein integraler Bestandteil des Architekturprojekts ist: Das schwarze oder weiße Glas mit lasergravierten Symbolen fügt sich perfekt in zeitgenössische und minimalistische Umgebungen ein und ersetzt würdevoll die traditionellen Kippschalter oder mechanischen Tasten. Die Modelle TD1 und TD2 bieten Ein-Zonen-Befehle, während TD3, TD4 und TD5 jeweils 2, 3 und 4 unabhängige DALI-Zonen verwalten, mit der Möglichkeit einer Szene für jede Zone.

Intelligente DALI-Gateways (Skydance TD-Z, TD-W2)

Die intelligenten DALI-Gateways von Skydance integrieren das Zigbee 3.0-Protokoll (Modell TD-Z) oder WiFi (Modell TD-W2) mit dem DALI-System. Dies ermöglicht die Verwaltung der gesamten DALI-Anlage über die Tuya Smart-App oder Sprachassistenten wie Amazon Alexa und Google Home, indem sie als Bridge zwischen der Cloud und dem physischen DALI-Bus fungieren. Das TD-Z DALI-Gateway ist heute insbesondere eine der bevorzugten Wahlen von Ledpoint für klein-mittlere tertiäre Projekte, da es die Zuverlässigkeit des verkabelten DALI-Bus mit der Flexibilität der drahtlosen Steuerung über Zigbee vereint und die Notwendigkeit eliminiert, weitere Kabel für Smart-Tasten oder zusätzliche Sensoren zu verlegen.

Realer Ledpoint-Anwendungsfall: Historische Konditorei im Zentrum von Bologna, 65 m² auf zwei Ebenen, Beleuchtung bestehend aus 22 Metern LED-Streifen, 8 Punktspots über der Theke und 4 dekorativen Pendelleuchten. Die implementierte DALI-Anlage sieht ein Skydance TD-Z Gateway vor, das die gesamte Anlage auf der Tuya Smart-App bereitstellt, was es dem Inhaber ermöglicht, die Beleuchtung auch abends von zu Hause aus ein-/auszuschalten und zu regulieren, die Einschaltzeiten zu programmieren (Abendschaufenster bis Mitternacht an, Sicherheitslicht die ganze Nacht) und spezifische Szenen für besondere Anlässe abzurufen (Geburtstage, thematische Tortenausstellungen, Abendevents). Gesamtkosten der DALI-Anlage: 1.250 € von den 18.000 € Gesamtprojekt für die Beleuchtung, also weniger als 7 % des Budgets.

Skydance DALI-Dimmer und -Decoder (Slave-Geräte)

Diese Geräte empfangen die Signale vom Master und regulieren direkt die an die LEDs gesendete Energie. Die Skydance-Palette deckt die unterschiedlichsten Bedürfnisse mit drei Hauptfamilien von DALI-Slaves ab.

Konstantspannungs-DALI-Dimmer (DA-Serie)

Die Skydance DALI-Dimmer der DA-Serie sind speziell für Konstantspannungs-LED-Streifen konzipiert und in den Versionen mit 1 Kanal (DA1 für monochromatische LEDs), 4 Kanälen (DA4 für RGBW) oder 5 Kanälen (DA5-L für RGB+CCT) erhältlich. Sie arbeiten mit 12-48 VDC und verwenden eine digitale PWM-Dimmung mit einer logarithmischen Kurve, die den DALI-Standards entspricht, was fließende Übergänge, Flickerfreiheit und perfekte wahrnehmungsbezogene Linearität über die gesamte Dimmskala garantiert. Die Arbeits-PWM-Frequenz ist softwareseitig zwischen 500 Hz und 32 kHz einstellbar: Für Anwendungen, in denen Kameras oder Smartphones Fotos machen (Geschäfte, Konditoreien, Restaurants, Eventlocations), empfiehlt Ledpoint Frequenzen über 4 kHz, um den Banding-Effekt vollständig zu eliminieren.

Konstantstrom-DALI-Dimmer (DA4-C-Serie)

Die Skydance Konstantstrom-DALI-Dimmer der DA4-C-Serie sind ideal für professionelle LED-Spots und -Panels. Sie ermöglichen die Auswahl des Ausgangsstroms (z. B. 150 mA, 250 mA, 350 mA, 500 mA, 700 mA, 900 mA, 1050 mA, 1200 mA) über einen frontseitigen DIP-Schalter, wodurch dasselbe Gerät mit einer enormen Vielfalt an LED-Quellen kompatibel wird. Sie werden besonders in Museumsprojekten und Kunstgalerien geschätzt, wo der Ansteuerungsstrom der LED präzise kontrolliert werden muss, um die chromatische Konsistenz zwischen verschiedenen in derselben Umgebung installierten Leuchten zu gewährleisten.

Wasserdichte DALI-Versionen (z. B. DA4-WPS)

Für Außeninstallationen bieten Modelle wie der DA4-WPS von Skydance IP67-Schutz mit einem versiegelten Druckgussgehäuse, das gegen Staub, Wasserstrahlen und zeitweiliges Eintauchen bis zu 1 Meter für 30 Minuten beständig ist. Sie sind unverzichtbar für die Beleuchtung von Architekturfassaden, die seitliche Beleuchtung historischer Gebäude, die Umfangsbeleuchtung von Plätzen, die radiale Beleuchtung von Straßenkreisverkehren, die Beleuchtung von Außenschaufenstern von Konditoreien und Restaurants, die Beleuchtung von Werbe-Leuchtreklamen. Die wasserdichte Skydance-Palette umfasst auch DALI-Bus-Netzteile in der IP67-Version, unverzichtbar für vollständig im Außenbereich befindliche DALI-Anlagen.

Konversions- und spezialisierte Schnittstellen des Skydance DALI-Systems

Die Stärke des Skydance-Ökosystems liegt in seiner Fähigkeit, das DALI-System mit anderen Technologien und mit nicht nativ DALI-fähigen Lichtquellen in Dialog treten zu lassen. Skydance produziert verschiedene spezialisierte Schnittstellen, die den Anwendungsbereich des DALI-Systems enorm erweitern:

DALI Triac Dimmer (DT-Serie)

Sie ermöglichen es, dimmbare LED-Lampen oder Phasenanschnitt-/Phasenabschnitt-Treiber (Triac/MOSFET) in das DALI-System einzubinden. Sie unterstützen sowohl die Leading-Edge-Dimmung (Anschnitt auf der steigenden Flanke, typisch für alte Halogenlampen) als auch die Trailing-Edge-Dimmung (Abschnitt auf der fallenden Flanke, optimal für LEDs) und sind über DIP-Schalter auswählbar. Typische Anwendung: Renovierung einer Wohnung, bei der die bestehenden Kronleuchter mit dimmbaren E27-LED-Lampen behalten, aber das gesamte System mit einem modernen DALI-Master verwaltet werden soll. Der DALI Triac Dimmer DT wird zwischen den DALI-Bus und die bestehende dimmbare Lampe geschaltet.

DALI 0/1-10V Dimmer (DV-Serie)

Sie wandeln das digitale Signal des DALI-Bus in ein analoges 0-10V- oder 1-10V-Signal um, um dimmbare Netzteile älterer Generation oder großer Leistungen zu steuern, typisch für die Industriebeleuchtung und Hallen. Sie sind fundamental in Retrofit-Projekten, bei denen das alte bestehende 1-10V-System in die Ära des modernen DALI-Systems überführt werden soll, ohne alle Netzteile austauschen zu müssen. Die Skydance DV1 und DV4 DALI ↔ 0-10V-Konverter sind die gefragtesten Modelle.

DALI AC Switch (DH-Serie)

Sie funktionieren als Relais zum Ein- oder Ausschalten nicht dimmbarer Lasten über den DALI-Bus, wie Rollladenmotoren, Steckdosen, Lüfter, Neonröhren, traditionelle nicht-LED-Lichtquellen. Sie sind Geräte, die das DALI-System als "Beleuchtungsgeräte" sieht, die aber tatsächlich jede AC-Last bis 16 A schalten: nützlich, um die Steuerung der gesamten Anlagentechnik einer Umgebung auf einen einzigen DALI-Bus zu zentralisieren, auch wenn nur die Beleuchtung tatsächlich dimmbar ist.

WiFi/RF zu DALI Konverter (DA-ML-Serie)

Sie ermöglichen die Verwendung gängiger 2,4 GHz Skydance RF-Fernbedienungen zur Ansteuerung von Geräten auf dem DALI-Bus, wodurch die Anlage auch ohne Kabel und ohne App, einfach mit einer Tisch- oder Wandfernbedienung steuerbar wird. Sie sind sehr gefragt in Hotelzimmern, wo dem Kunden eine intuitive Fernbedienung zur Verwaltung von Umgebungslicht und Leselicht geboten werden soll, während hinter den Kulissen eine von der Rezeption aus verwaltbare DALI-Infrastruktur erhalten bleibt. Die Reichweite der Skydance RF-Fernbedienung beträgt etwa 30 Meter im Freien und 15 Meter durch Standardwände.

Details zur technischen Funktionsweise des Skydance DALI-Systems

Skydance DALI-Adressierung

Die Skydance DALI-Geräte unterstützen die automatische Adresszuweisung durch den DALI-Master, gemäß dem DALI-Standardverfahren der "Zufallsadressierung" (Random Addressing), das in der IEC 62386-Norm vorgesehen ist. Darüber hinaus ermöglichen viele Skydance-Modelle auch die manuelle Einstellung der DALI-Adresse über Digitaldisplay oder Fronttasten, eine Option, die von Installateuren sehr geschätzt wird, die es vorziehen, die Adressen a priori während der Verkabelung zuzuweisen, anstatt sich auf die automatische Zufallsadressierung zu verlassen. Diese Flexibilität ist besonders bei sehr großen DALI-Anlagen nützlich (50-64 Geräte auf demselben Bus), bei denen das Zufallsadressierungsverfahren einige Minuten dauern kann und bei denen ein Fehler bei der manuellen Adressierung leicht am einzelnen Gerät korrigierbar ist.

Skydance DALI-System Dimmkurven

Standardmäßig verwenden die Skydance DALI-Dimmer eine logarithmische Kurve für die Dimmung, da das menschliche Auge Helligkeitsvariationen nicht linear wahrnimmt und eine logarithmische Kurve wahrnehmungsbezogen gleichmäßige Variationen garantiert. Bei fortschrittlichen Modellen ist die Kurve jedoch zwischen linear, logarithmisch und quadratisch (square) auswählbar, eine Option, die in kinematografischen Anwendungen, in optischen Messlabors oder bei LED-Qualitätstests nützlich ist. Die ausgewählte Kurve wird im nichtflüchtigen Speicher des Geräts gespeichert und auch bei Stromunterbrechung beibehalten.

Vom Skydance DALI-System unterstützte Protokolle

Alle von Ledpoint vertriebenen Skydance-Geräte entsprechen den DALI-2-Standards (IEC 62386) und garantieren eine sichere Interoperabilität mit Produkten anderer Hersteller auf demselben DALI-Bus. Die fortschrittlichsten Geräte unterstützen gleichzeitig die DALI-Device-Types DT6 (Standard-Dimmung), DT8-TC (Tunable White), DT8-RGB, DT8-RGBW und DT8-XY und decken alle modernen lichttechnischen Fälle ab. Für Projekte, die eine offizielle DALI-2-Zertifizierung für die Teilnahme an öffentlichen Ausschreibungen erfordern, stellt Skydance die von der offiziellen Website des Konsortiums herunterladbaren DALI-Alliance-Zertifikate bereit.

Stromversorgung des Skydance DALI-Bus

Ein DALI-System erfordert immer ein dediziertes Bus-Netzteil (z. B. Skydance DA-PL für Hutschienen oder DA-PB kompakt), das ca. 16 VDC stabilisiert liefert, um die Kommunikation zwischen den Geräten auf dem DALI-Bus zu speisen. Das Skydance DA-PB Bus-Netzteil liefert 250 mA, ausreichend, um einen gesamten DALI-Bus mit 64 Geräten bei Volllast zu sättigen, und ist mit Kurzschluss-, Überlast- und Verpolungsschutz ausgestattet. Die frontseitige Status-LED signalisiert den korrekten Betrieb und das Vorhandensein von Anomalien auf dem Bus, was die Diagnose in der Inbetriebnahmephase der DALI-Anlage enorm vereinfacht.

Zusammenfassend: Was das Skydance DALI-Ökosystem besonders macht

Zusammenfassend verwandeln die Skydance-Controller das DALI-System in eine flexible Infrastruktur, die in der Lage ist, elegante Touch-Befehle, Fernsteuerung über das Smartphone und die Verwaltung jeder beliebigen LED-Lichtquelle zu integrieren, vom günstigsten RGB-LED-Streifen bis zum High-End-Tunable-White-LED-Panel. Die Vollständigkeit des Sortiments, die zertifizierte Einhaltung der DALI-2-Norm, die 5-Jahres-Garantie und der wettbewerbsfähige Preis machen Skydance zur natürlichen Wahl für DALI-Systemprojekte der mittleren Preisklasse und für Planer, die die Freiheit des Mix mit anderen Herstellern wollen, ohne Interoperabilitätsprobleme zu riskieren.

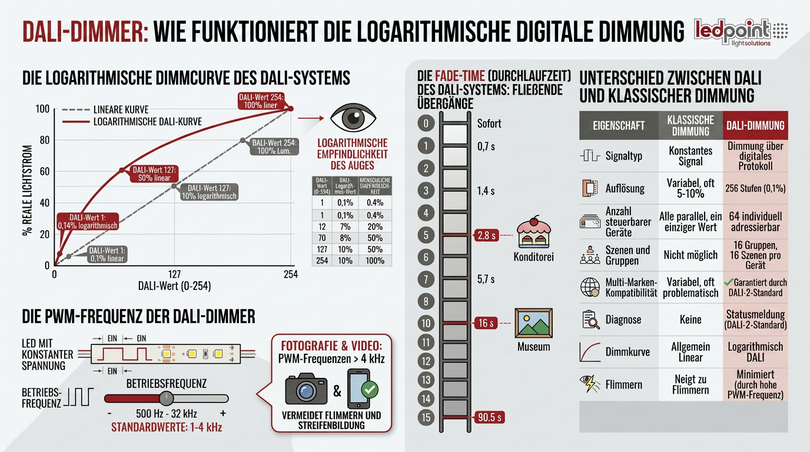

8. DALI-Dimmer: Wie die logarithmische digitale Dimmung funktioniert

Der DALI-Dimmer ist eine der Schlüsselkomponenten jedes DALI-Systems und verdient eine vertiefte Betrachtung, denn die Qualität der DALI-Dimmung ist eines der Hauptkriterien, weshalb Planer das DALI-System gegenüber anderen Protokollen wählen. Zu verstehen, wie ein DALI-Dimmer funktioniert, bedeutet zu verstehen, wie das digitale Signal des DALI-Bus in eine effektive Variation des von der LED-Quelle emittierten Lichtstroms übersetzt wird. In diesem Kapitel behandeln wir die vier grundlegenden technischen Aspekte des DALI-Dimmers: die Dimmkurve, die PWM-Frequenz, die Fade-Zeit und das Flicker-Management.

Die logarithmische Dimmkurve des DALI-Systems

Die Dimmkurve des DALI-Systems ist logarithmisch, und dies ist einer der Hauptgründe, weshalb die DALI-Dimmung im Vergleich zu einer linearen Dimmung gleicher Auflösung als "natürlicher" wahrgenommen wird. Das menschliche Auge hat eine logarithmische Empfindlichkeit für Helligkeitsvariationen: Das bedeutet, dass der wahrgenommene Unterschied zwischen 10 % und 20 % Helligkeit ähnlich dem wahrgenommenen Unterschied zwischen 50 % und 100 % ist, auch wenn in absoluten Begriffen des Lichtstroms das zweite Intervall fünfmal breiter ist als das erste. Eine lineare Dimmkurve würde also "nicht gleichmäßige" Variationen in der Wahrnehmung erzeugen: Bei niedrigen Pegeln wären die Variationen sehr deutlich, bei hohen Pegeln fast unmerklich.

Das DALI-System löst diese Kritikalität, indem es standardmäßig eine logarithmische Dimmkurve annimmt, bei der der DALI-Pegel 1 0,1 % des realen Lichtstroms entspricht, der DALI-Pegel 254 100 % entspricht und alle Zwischenpegel einer logarithmischen Progression folgen, die nach der standardisierten DALI-Formel berechnet wird. Diese Kurve bewirkt, dass das Drücken von "+1" auf dem DALI-Dimmer eine über die gesamte Skala gleichmäßig wahrgenommene Variation erzeugt, was die Nutzung des DALI-Dimmers im Vergleich zu einem gewöhnlichen analogen Dimmer viel angenehmer und professioneller macht.

Diese Tabelle zeigt den Unterschied zwischen der logarithmischen DALI-Kurve und der linearen Kurve: Die Standard-DALI-Kurve ermöglicht es, signifikante Variationen auch bei niedrigen Pegeln zu schätzen (wichtig für Umgebungen wie Restaurants, Konferenzräume, Schlafzimmer, museale Umgebungen, wo das Licht oft auf reduzierten Pegeln verwendet wird), während die lineare Kurve alle Nuancen der niedrigen Pegel in wenige Anfangsschritte "komprimiert".

Die PWM-Frequenz der DALI-Dimmer

Konstantspannungs-DALI-Dimmer regulieren die Helligkeit von LED-Streifen über PWM-Modulation (Pulsweitenmodulation): In der Praxis schalten sie die Stromversorgung des LED-Streifens extrem schnell ein und aus, und der Prozentsatz der Zeit, in der der Streifen "eingeschaltet" ist, bezogen auf den Gesamtzyklus, bestimmt die wahrgenommene Helligkeit. Die PWM-Frequenz ist, wie schnell dieser Ein/Aus-Zyklus erfolgt, und bei modernen DALI-Dimmern liegt sie typischerweise zwischen 500 Hz und 32 kHz, mit Standardwerten um 1-4 kHz.

Warum ist die PWM-Frequenz wichtig? Weil zu niedrige Frequenzen (unter 200 Hz) vom menschlichen Auge als "Flackern" oder Flicker wahrgenommen werden, und Frequenzen unter 2-3 kHz Probleme mit Überwachungskameras (Banding-Effekt auf den Bildern) und mit von Smartphones aufgenommenen Fotos (sichtbare horizontale Streifen) verursachen können. Für Umgebungen, in denen die Ästhetik der Bilder zählt (Konditoreien mit Kunden, die Produkte fotografieren, Einzelhandelsschaufenster, Fotostudios, Eventlocations, Fernsehstudios) empfiehlt Ledpoint, die Skydance DALI-Dimmer auf PWM-Frequenzen über 4 kHz einzustellen, eine Schwelle, jenseits der selbst professionelle Kameras und die empfindlichsten Smartphones kein Banding mehr erkennen.

Die Fade-Zeit des DALI-Systems: Fließende Übergänge

Die Fade-Zeit ist die Zeit, die der DALI-Dimmer benötigt, um von einem Helligkeitspegel zu einem anderen zu wechseln. Das DALI-System sieht 16 standardisierte Fade-Zeiten vor, von 0 Sekunden (sofortige Änderung) bis zu 90,5 Sekunden, berechnet nach einer exponentiellen Progression. Die Fade-Zeit ist ein extrem mächtiges Planungswerkzeug: Ein 4-Sekunden-Übergang zwischen zwei Szenen macht die Umgebung "lebendig" und angenehm, während eine sofortige Änderung als abrupt und unprofessionell wahrgenommen wird.

Unterschied zwischen DALI und klassischer Dimmung

Eine wiederkehrende Frage lautet: Was ist der Unterschied zwischen DALI und der klassischen Dimmung? Die klassische Dimmung (Triac, Phasenanschnitt, 0-10V, 1-10V) ist eine analoge Regelung der Spannung oder des Stroms, die die Lichtquelle direkt speist, während die DALI-Dimmung ein digitaler Befehl ist, den der LED-Treiber intern ausführt, indem er sein PWM oder seinen geregelten Strom erzeugt.

Die Schlussfolgerung ist klar: Für jede moderne professionelle Anlage mit mehr als 4-5 dimmbaren Leuchten ist das DALI-System in allen relevanten Aspekten technisch der analogen Dimmung überlegen, mit einem anfänglichen Aufpreis von 15-25 %, der mittelfristig durch die größere Flexibilität, die geringere Wartung und die bessere Endbenutzererfahrung amortisiert wird.

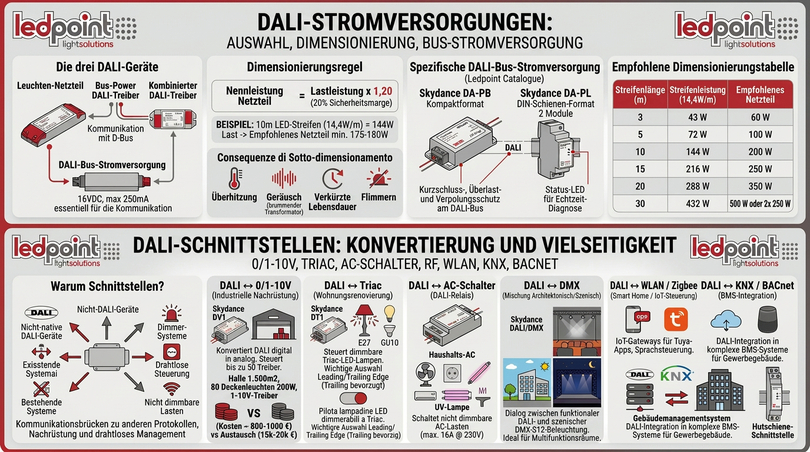

9. DALI-Netzteile: Auswahl, Dimensionierung, Bus-Stromversorgung

Die Wahl des korrekten DALI-Netzteils ist einer der heikelsten Schritte bei der Planung eines DALI-Systems, da es drei verschiedene Geräte betrifft, die oft miteinander verwechselt werden: das Netzteil der Leuchte, das DALI-Bus-Netzteil (Bus Power Supply) und der eventuelle DALI-Treiber, der beide Funktionen übernimmt. In diesem Kapitel klären wir die Terminologie endgültig und liefern die Dimensionierungskriterien, die Ledpoint täglich in seinen DALI-Projekten verwendet.

Das Leuchten-Netzteil

Das Leuchten-Netzteil ist das Gerät, das die 230 V AC-Netzspannung in die von der LED benötigte Spannung oder den Strom umwandelt (12 V DC, 24 V DC, 36 V DC, 48 V DC für LED-Streifen oder typische Ströme von 350-1200 mA für Konstantstrom-LEDs). Dieses Netzteil kann "DALI" (also mit integriertem DALI-Bus-Eingang) oder "nicht DALI" (also mit Standard-12/24 V DC-Ausgang, der dann von einem separaten DALI-Dimmer moduliert wird) sein. Die Wahl zwischen den beiden Optionen hängt von der Architektur des Projekts ab: Für LED-Streifen ist fast immer das "nicht DALI"-Netzteil + separater Skydance DALI-Dimmer günstiger (flexibler und kostengünstiger), während für Spots und LED-Panels das integrierte DALI-Netzteil vorteilhaft sein kann.

Das DALI-Bus-Netzteil

Das DALI-Bus-Netzteil ist das dedizierte Netzteil für den DALI-Kommunikationsbus. Es liefert ca. 16 VDC stabilisiert auf maximal 250 mA und ist für jede DALI-Anlage unverzichtbar. Ohne DALI-Bus-Netzteil kann kein Gerät des Bus kommunizieren, da genau die für das DALI-Protokoll erforderliche Betriebsspannung fehlt. In kleinen DALI-Anlagen (bis zu 10-15 Geräten) kann das DALI-Bus-Netzteil in das Gateway oder den fortschrittlichsten Master integriert sein; in mittleren und großen DALI-Anlagen ist es angebracht, ein dediziertes DALI-Bus-Netzteil zu verwenden, das bezogen auf die Last zentrisch positioniert wird.

Wie man das DALI-Netzteil der Leuchte dimensioniert

Die praktische Regel zur Dimensionierung des DALI-Netzteils der Leuchte lautet: Nennleistung des Netzteils = Gesamtleistung der LED-Last × 1,20 (20 % Sicherheitsmarge). Beispiel: 10 Meter LED-Streifen mit 14,4 W/m = 144 W Last → empfohlenes Netzteil mindestens 175-180 W. Das DALI-Netzteil unterzudimensionieren bedeutet, es ständig am Limit arbeiten zu lassen, mit der Folge von Überhitzung, akustischem Lärm (Brummen des Transformators), drastischer Reduzierung der Lebensdauer und sichtbarem Flicker auf dem LED-Streifen.

Skydance DA-PB und DA-PL DALI-Bus-Netzteile

Im Ledpoint-Katalog sind die Referenz-DALI-Bus-Netzteile das Skydance DA-PB (Kompaktformat, zum Einbauen oder für den Schaltschrank, liefert 100-250 mA auswählbar) und das Skydance DA-PL (Hutschienenformat, 2 TE, liefert 250 mA, ideal für tertiäre und industrielle Schaltschränke). Beide Modelle sind mit Kurzschluss-, Überlast- und Verpolungsschutz auf dem DALI-Bus ausgestattet und verfügen über eine frontseitige Status-LED, die in Echtzeit den korrekten Betrieb des Bus und das eventuelle Vorhandensein von Anomalien signalisiert. Die sofortige visuelle Diagnose ist eine große Hilfe in der Inbetriebnahmephase der DALI-Anlage und bei Wartungseingriffen.

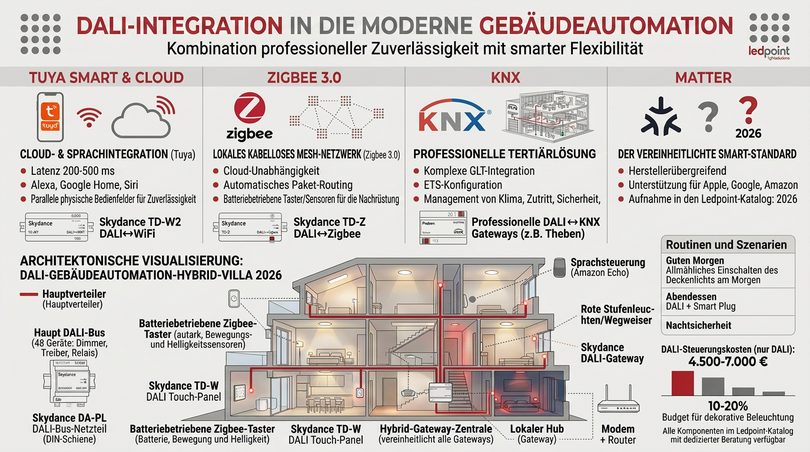

10. DALI-Schnittstellen: 0/1-10V, Triac, AC Switch, RF, WiFi

Eines der Merkmale, die das DALI-System in der Planungsphase extrem vielseitig machen, ist die Verfügbarkeit von Konversionsschnittstellen zwischen DALI und anderen Protokollen oder Technologien. Diese Schnittstellen ermöglichen es dem DALI-System, mit nicht nativ DALI-fähigen Geräten zu dialogieren, sich in bestehende Anlagen zu integrieren, nicht dimmbare Lasten zu verwalten und drahtlos gesteuert zu werden. In diesem Kapitel gehen wir alle wichtigsten DALI-Schnittstellen und ihre Anwendungsszenarien durch.

DALI ↔ 0-10V und 1-10V Schnittstelle

Die DALI ↔ 0-10V (oder 1-10V) Schnittstelle wandelt das digitale Signal des DALI-Bus in ein analoges 0-10V- oder 1-10V-Signal um und umgekehrt. Diese DALI-Schnittstelle ist fundamental in Retrofit-Projekten, bei denen bereits 0-10V- oder 1-10V-Netzteile installiert sind und die Anlage in die Ära des DALI-Systems überführt werden soll, ohne alle Treiber austauschen zu müssen. Die typische DALI ↔ 0-10V Schnittstelle ist die Skydance DV1 (1 Kanal) oder DV4 (4 Kanäle), mit analogem Ausgang von 0 bis 10 V (interner Widerstand auswählbar auf Sourcing oder Sinking), die bis zu 50 0-10V-Treiber parallel ansteuern kann.

Typisches Szenario: Eine 1.500 m² große Industriehalle mit 80 200 W Industrie-LED-Deckenleuchten, ausgestattet mit 1-10V dimmbaren Treibern, installiert im Jahr 2018. Um die Anlage auf das moderne DALI-System mit Szenen, Gruppen, Präsenzsensoren und App-Steuerung zu bringen, können 5-6 Skydance DV4 DALI ↔ 0-10V Schnittstellen in die bestehenden Schaltschränke eingefügt werden, wobei Treiber, Deckenleuchten und Verkabelungen intakt bleiben, mit Kosten für das DALI-Update von ca. 800-1.000 € plus der Programmierung der Master, gegenüber den 15.000-20.000 €, die für den Austausch der 80 Treiber erforderlich wären.

DALI ↔ Triac Schnittstelle (Phasenanschnitt)

Die DALI ↔ Triac Schnittstelle wandelt das digitale Signal des DALI-Bus in einen analogen Phasenanschnitt, Leading-Edge oder Trailing-Edge, um dimmbare E27/E14/GU10 LED-Lampen zu steuern, die per Triac dimmbar sind. Diese DALI-Schnittstelle ist unverzichtbar in hochwertigen Wohnrenovierungsprojekten, bei denen der ästhetische Wert bestehender Kronleuchter und dekorativer Lampen erhalten bleiben soll, aber die gesamte Lichtverwaltung unter die Kontrolle des zentralisierten DALI-Systems gebracht werden soll.

Typische Skydance-Modelle: DT1 (1 Kanal, max. 300 W Last) und DT2 (2 Kanäle). Die Auswahl zwischen Leading-Edge- und Trailing-Edge-Dimmung ist fundamental: Moderne dimmbare LEDs bevorzugen Trailing-Edge (Abschnitt auf der fallenden Flanke), da es weniger Störungen auf dem internen LED-Netzteil erzeugt und das Flicker reduziert.

DALI ↔ AC Switch Schnittstelle

Die DALI ↔ AC Switch Schnittstelle (DALI-Relais) schaltet einfach nicht dimmbare AC-Lasten (maximal 16 A bei 230 V) und empfängt Befehle vom DALI-Bus, als wäre sie eine normale Beleuchtungsvorrichtung. Sie ermöglicht es, die Steuerung von Geräten, die nicht dimmbar sind, im DALI-System zu zentralisieren: elektrische Rollladenmotoren, Lüfter, Service-Steckdosen, nicht dimmbare Neonröhren, Halogenlampen mit traditionellen Transformatoren, UV-Quellen zur Sterilisation.

DALI ↔ DMX Schnittstelle

Die DALI ↔ DMX Schnittstelle wandelt DALI-Befehle in DMX-512 um (und umgekehrt), wodurch zwei verschiedene Ökosysteme in Dialog treten können: das typische DALI der tertiären Architekturbedleuchtung und das typische DMX der szenischen, theatralischen und Event-Beleuchtung. Diese DALI-Schnittstelle ist in gemischten Projekten wie Multifunktionslokalen, Kongresssälen mit abendlicher Nutzung für musikalische Events, Restaurants mit Live-Animation, Lounge-Bars von unschätzbarem Wert: DALI verwaltet das funktionale Licht am Tag, DMX verwaltet die dynamischen Effekte am Abend, und die Schnittstelle ermöglicht den Übergang von einem Modus zum anderen ohne Neukonfigurationen.

DALI ↔ WiFi und Zigbee Schnittstelle (drahtlose Steuerung)

Die DALI ↔ WiFi Schnittstelle (z. B. Skydance TD-W2) und die DALI ↔ Zigbee 3.0 Schnittstelle (z. B. Skydance TD-Z) sind die Eingangstore des DALI-Systems in das IoT- und Smart-Home-Universum. Diese DALI-Schnittstellen stellen den DALI-Bus auf der Tuya Smart-App (kompatibel mit Alexa, Google Home, Siri Shortcuts) oder auf Standard-Zigbee-Gateways bereit und ermöglichen die Steuerung über Smartphone, Tablet, Sprachbefehle und Smart-Home-Routinen. Sie sind heute eine der bevorzugten Wahlen von Ledpoint für klein-teriäre und fortschrittliche Wohnprojekte, wo die Flexibilität des verkabelten DALI mit der Benutzererfahrung des Smart-Geräts verschmilzt.

DALI ↔ KNX und BACnet Schnittstelle

In Projekten komplexer tertiärer Gebäude mit GLT (Gebäudeleittechnik) auf Basis von KNX oder BACnet stellt die DALI ↔ KNX und DALI ↔ BACnet Schnittstelle den DALI-Bus als native Objekte des Busprotokolls des Gebäudes bereit. Sie ermöglicht es der zentralen GLT, die DALI-Beleuchtung zusammen mit Klima, Sicherheit, Einbruchschutz, Zugangskontrolle und Energiemanagement zu verwalten. Typischerweise sind diese DALI-Schnittstellen professionelle Hutschienengeräte mit doppeltem Bus (DALI auf der einen, KNX/BACnet auf der anderen Seite) und Konfiguration über das ETS-Tool oder proprietäre Software.

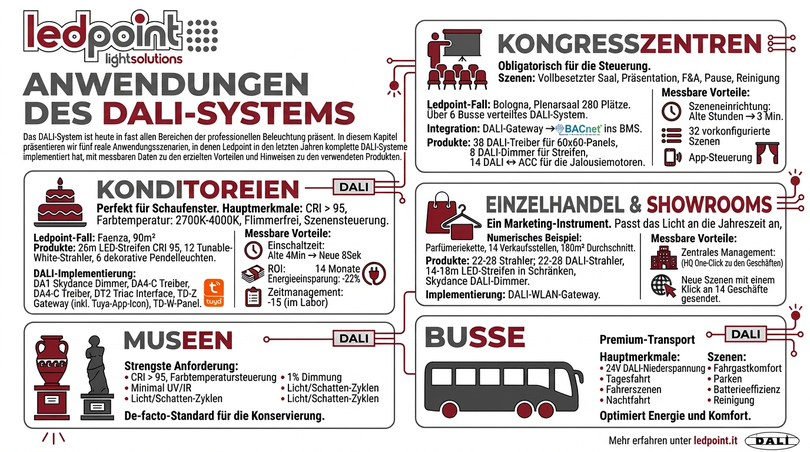

11. Anwendungen des DALI-Systems: Konditoreien, Kongresszentren, Einzelhandel, Museen, Busse

Das DALI-System ist heute in praktisch allen Sektoren der professionellen Beleuchtung vertreten. In diesem Kapitel präsentieren wir fünf reale Anwendungsszenarien, in denen Ledpoint in den letzten Jahren vollständige DALI-Systeme implementiert hat, mit messbaren Daten zu den erzielten Vorteilen und Hinweisen zu den verwendeten Produkten.

DALI-System für Konditoreien: Die perfekte Beleuchtung für das Schaufenster

Konditoreien sind einer der Sektoren, in denen das DALI-System die greifbarsten Vorteile bietet. Eine gut geplante LED-Beleuchtungsanlage für Konditoreien muss CRI > 95 auf dem Schaufenster garantieren (um die natürlichen Farben der Süßwaren hervorzuheben), Farbtemperatur zwischen 2700 K (warm, einladend) und 4000 K (neutral, professionell), null Flicker (für Kundenfotos) und differenzierte Szenen für die Momente des Tages (Öffnung, Arbeit, Präsentation, Schließung).

Ledpoint-Fall: Historische Konditorei in Faenza, 90 m² auf zwei Ebenen, 26 Laufmeter CRI 95 LED-Streifen im Schaufenster und unter der Theke, 12 Tunable-White-LED-Spots 2700-4000K über der Theke, 6 dimmbare dekorative Pendelleuchten im Saal. Die implementierte DALI-Anlage sieht 4 Skydance DA1 DALI-Dimmer für die Schaufensterstreifen, 2 DA4-C Konstantstrom-DALI-Treiber für die Spots, 1 DALI ↔ Triac DT2 Schnittstelle für die Pendelleuchten, TD-Z Gateway mit Tuya-App und TD-W Touch-Panel im Labor vor. Morgendliche Einschaltzeiten: von 4 Minuten (alte Nicht-DALI-Anlage, manuelles Einschalten von 6 Schaltern) auf 8 Sekunden (DALI-Szene "Öffnung" vom Touch-Panel). ROI der DALI-Investition: geschätzt auf 14 Monate dank Energieeinsparung (-22 %) und Reduzierung der Verwaltungszeiten (-15 Min/Tag).

DALI-System für Kongresszentren und Konferenzräume

Die Beleuchtung für Kongresszentren ist ein Szenario, in dem das DALI-System praktisch obligatorisch ist: Ein moderner Konferenzraum erfordert Szenen wie "voller Saal" (hohes gleichmäßiges Licht), "Präsentation" (Frontlicht aus oder reduziert, Hintergrund an), "Q&A" (mittleres Saallicht, Mikrofone hervorgehoben), "Pause" (warmes diffuses Licht), "Reinigung" (maximales Licht überall). Ohne ein DALI-System ist es einfach unmöglich, diese Szenen zuverlässig und wiederholbar zu verwalten, und noch unmöglicher, dies mit einer Fernbedienung in der Hand des Moderators zu tun.

Ledpoint-Fall: Kongresszentrum in der Provinz Bologna, Plenarsaal 280 Plätze + 4 parallele Säle mit je 50 Plätzen. DALI-System verteilt auf 6 separate DALI-Busse mit DALI ↔ BACnet Gateway, integriert in die GLT des Gebäudes, 38 Konstantstrom-DALI-Treiber für 60×60 LED-Panels, 8 DALI-Dimmer für dekorative Umfangs-LED-Streifen, 14 DALI ↔ AC Switch Schnittstellen für Verdunkelungsmotoren. Durchschnittliche Zeit für das Setup einer neuen Szene: 3 Minuten vom Touch-Panel in der Regie, gegenüber den Stunden, die die alte analoge Anlage erforderte. Verfügbarkeit von 32 vorkonfigurierten Szenen, die auch über die App des Veranstalters abgerufen werden können.

DALI-System für Einzelhandel und Showrooms

Im modernen Einzelhandel ist die Beleuchtung ein Marketinginstrument ebenso wie die Anordnung der Produkte. Das DALI-System ermöglicht es dem Einzelhandelsmanager, das Licht an die Jahreszeit, die Tageszeit, die laufende Werbekampagne anzupassen, ohne physisch in die Anlage eingreifen zu müssen und ohne den Elektriker für jede Szenenänderung zu rufen. Bekleidungsgeschäfte, Juweliere, Parfümerien, Buchhandlungen, zeitgenössische Concept Stores nutzen das DALI-System aus diesem Grund massiv.

Zahlenbeispiel: Parfümeriekette in der Emilia-Romagna, 14 Verkaufsstellen mit durchschnittlich 180 m² Fläche, standardisierte Anlage auf Basis des DALI-Systems. Jedes Geschäft hat 22-28 CRI 95 Konstantstrom-DALI-LED-Spots, 14-18 Meter LED-Streifen in den Vitrinenmöbeln, gesteuert von Skydance DALI-Dimmern, DALI ↔ WiFi Gateway, verbunden mit der zentralen Verwaltung der Kette. Das zentrale Marketing kann an alle 14 Geschäfte eine neue "DALI-Szene" für den Start einer Kosmetiklinie senden und sie gleichzeitig im gesamten Netzwerk mit einem Klick aus dem Zentralbüro aktivieren.

DALI-System für Museumsbeleuchtung

Die Museumsbeleuchtung ist der härteste Prüfstand für jedes Beleuchtungssystem: Sie erfordert CRI > 95, kontrollierte Farbtemperatur, minimale UV/IR-Strahlung (für die Konservierung der Werke), präzise Dimmung auf den einzelnen Prozentsatz, die Möglichkeit, Licht/Schatten-Zyklen zu programmieren, die die natürliche Beleuchtung simulieren. Das DALI-System ist der De-facto-Standard in modernen Museen, da es all diese Anforderungen in einer einzigen Infrastruktur vereint, die vom Kurator mit einer einfachen Benutzeroberfläche verwaltet werden kann.

DALI-System für Busse und Transportwesen

Eine weniger bekannte, aber sehr interessante Anwendung des DALI-Systems betrifft die Beleuchtung von Bussen, Zügen und hochwertigen öffentlichen Verkehrsmitteln. Der Einbau einer Beleuchtungsanlage in einen modernen Bus sieht 24 V DC LED-Streifen in den Flurdecken, individuelle LED-Spots über jedem Sitz, seitliche Akzentbeleuchtung, Sicherheitsbeleuchtung mit gedämpftem rotem Licht für Nachtfahrten vor. Das DALI-System in der 24 V-Version (es gibt spezifische DALI-Niederspannungsanpassungen für mobile Mittel) ermöglicht es dem Fahrer, die Szenen "Tagfahrt", "Nachtfahrt", "Parken", "Reinigung" mit einem einzigen Befehl zu verwalten, was den Komfort der Passagiere und die Energieeffizienz der Batterie des Fahrzeugs optimiert.

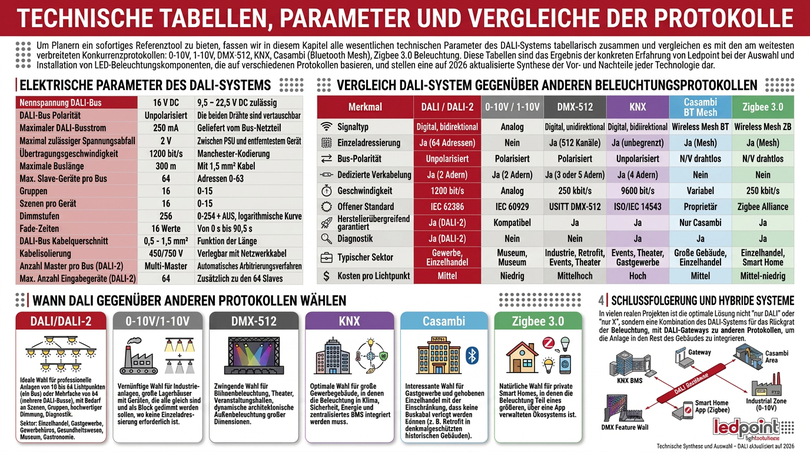

12. Technische Tabellen, Parameter und Vergleiche zwischen Protokollen

Um den Planern ein sofortiges Referenzwerkzeug zu bieten, fassen wir in diesem Kapitel alle wichtigsten technischen Parameter des DALI-Systems in Tabellenform zusammen und vergleichen sie mit den verbreitetsten konkurrierenden Protokollen: 0-10V, 1-10V, DMX-512, KNX, Casambi (Bluetooth Mesh), Zigbee 3.0 Beleuchtung. Diese Tabellen sind das Ergebnis der konkreten Erfahrung von Ledpoint bei der Auswahl und Installation von LED-Beleuchtungskomponenten auf Basis der verschiedenen Protokolle und stellen eine auf 2026 aktualisierte Synthese der Vor- und Nachteile jeder Technologie dar.

Elektrische Parameter des DALI-Systems

Vergleich DALI-System vs. andere Beleuchtungsprotokolle

Wann man DALI gegenüber anderen Protokollen wählen sollte

Die Wahl des Beleuchtungsprotokolls hängt von konkreten Planungsfaktoren ab: Anzahl der Geräte, Skalierbarkeitsanforderungen, Diagnoseanforderungen, Budget, Vorhandensein einer bestehenden GLT, Installationsumgebung (innen/außen, zivil/industriell). Die praktische Regel von Ledpoint zur Orientierung bei der Wahl zwischen DALI und den anderen Protokollen lautet wie folgt:

• DALI / DALI-2 System: Ideale Wahl für professionelle Anlagen von 10 bis 64 Lichtpunkten (ein Bus) oder Vielfache von 64 (mehrere DALI-Busse), mit Bedarf an Szenen, Gruppen, hochwertiger Dimmung, Diagnose. Sektor: Einzelhandel, Hospitality, tertiäre Büros, Gesundheitswesen, Museen, Food-Service.
• 0-10V / 1-10V: Vernünftige Wahl für große Industrieanlagen (Hallen, Lager) mit lauter identischen Geräten, die pauschal gedimmt werden sollen, wo keine Szenen oder Einzeladressierungen benötigt werden.
• DMX-512: Pflichtwahl für szenische Beleuchtung, Theater, Veranstaltungssäle, großflächige dynamische Außenarchitekturbeleuchtung.
• KNX: Optimale Wahl für große tertiäre Gebäude, bei denen die Beleuchtung in Klima, Sicherheit, Energie und zentralisierte GLT integriert werden muss.
• Casambi (BT Mesh): Interessante Wahl für Luxury-Hospitality und Einzelhandel mit der Einschränkung, keine Buskabel verlegen zu können (z. B. Retrofit in geschützten historischen Gebäuden).
• Zigbee 3.0: Natürliche Wahl für das residenzielle Smart Home, wo die Beleuchtung Teil eines größeren, per App verwalteten Ökosystems ist.

In vielen realen Projekten ist die optimale Lösung nicht "nur DALI" oder "nur X", sondern eine Kombination des DALI-Systems für das Rückgrat der Beleuchtung, mit DALI-Gateways zu anderen Protokollen, um die Anlage mit dem Rest des Gebäudes zu integrieren. Diese hybride Architektur ist genau das, was Ledpoint in komplexen Projekten vorschlägt.
