Strisce led: tutorial
In questa sezione è possibile trovare alcuni consigli su come collegare e manutenere le nostre strisce led.
Collegamento della striscia led ad un alimentatore
Le foto che seguono mostrano il collegamento di una strip led ad un alimentatore PLC (fig. 1). Da notare come il filo rosso corrisponda al polo positivo (+) e il filo nero a quello negativo (-).
Taglio della striscia led

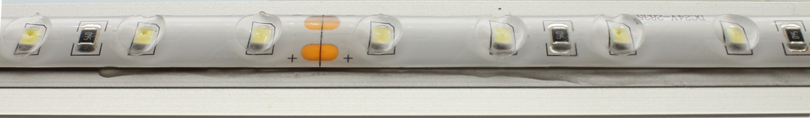

Come e dove tagliare le strip led? Le nostre strisce led possono essere tagliate con comuni forbici seguendo il taglio indicato direttamente sul fronte della strip.
Consiglio di applicazione
La maggior parte delle nostre strip led devono essere attaccate su superfici di alluminio per dissipare il calore.
Per facilitare la presa del biadesivo è bene applicarle su superfici pulite. Nel caso non lo fossero, pulire la superficie con alcol isopropilico, soluzione che non degrada il biadesivo della strip (NO ACETONE). Per garantire l'adesione del biadesivo applicare a temperature ambiente superiore di 15 gradi.
Caratteristiche tecniche delle strip led
Lo scopo di questo documento è quello di fornire ai rivenditori e agli installatori le informazioni tecniche necessarie a leggere i dati tecnici forniti dai produttori/importatori delle strip led. Inoltre si vuole fornire un valido supporto per la scelta della strip adatta all'installazione che si vuole eseguire.
[Download pdf]
Utilizzo delle strisce led D
Le strisce IP65 in resina epossidica necessitano di particolari attenzioni di utilizzo. Lasciare la striscia accesa per molto tempo rischia di compromettere seriamente i componenti, come si può notare dall’immagine seguente.
Nell'immagine si può notare che l'accensione prolungata della striscia ha provocato il danneggiamento della resina epossidica.
Le strisce con protezione all’acqua in resina epossidica (strisce con codice che inizia per D) non sono consigliate per installazioni che richiedano molte ore di accensione.
Esempi di utilizzo non continuativo: luci da bagno, sotto pensile da cucina, luci da armadio installate con sensore, ecc.)
Case study: controller bruciato
Per evitare problemi durante la fase di installazione come quelli visibili in foto, Vi consigliamo di leggere attentamente il manuale presente all'interno della confezione del prodotto.
Per ogni dubbio, contattateci senza timore prima di effettuare il collegamento.
Nella foto si vede un controller CT-MON-083-RFP432 che è stato collegato ad un pulsante alimentato a 230Vac anziché come contatto pulito al dimmer.
Nel caso i cavi del pulsante vengano stesi nella stessa canalina o in prossimità di quelli della 230VAC si consiglia l'utilizzo di cavi schermati.
