Striscia led costruita usando chip led della Honglitronic versione HL-AM-2835H421W-S1-08-HR3-3SDCM. L'utilizzo del 3step consente l'aggiunta o la sostituzione di strip della stessa tonalità senza che si notino variazioni di temperatura di colore per garantire stabilità del colore su lotti di produzione diversi.
Striscia led con led 2835 di temperatura diversa alternati (3000K 3step e 4000K 3step) selezionabili tramite inversione di polarità dei cavi. Connettendo all'alimentazione i cavi in modalità standard (nero - e rosso +) la strip led avrà temperatura di colore 4000K, invertendo i cavi (nero + e rosso -) la temperatura di colore sarà 3000K. La scelta della temperatura di colore si ottiene senza l'utilizzo di alcun controller.
Per ulteriori informazioni sul led è possibile visionare il datasheet.

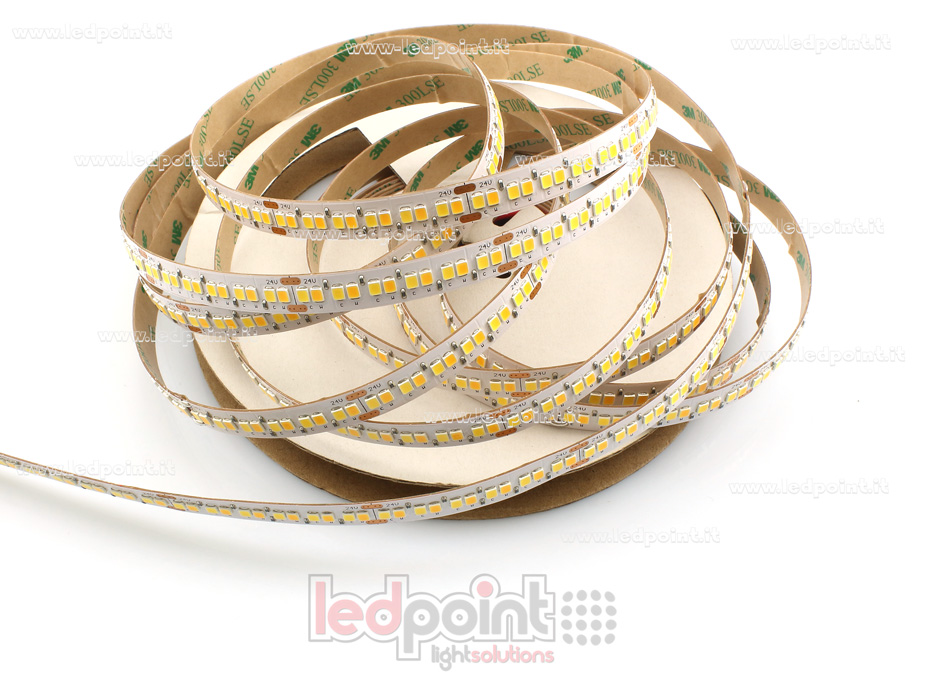

La striscia led F52-3s4s-240D22 è flessibile e dotata di biadesivo sul retro per un rapido montaggio anche su superfici curve.
Specifiche tecniche:
- LED 2835
- Lumen bianco caldo 3000K: 1630 lm/m
- Lumen bianco freddo 4000K: 1770 lm/m
- Efficienza bianco caldo 3000K: 115 lm/W
- Efficienza bianco freddo 4000K: 125 lm/W
- Temperatura di colore striscia: 3000K 3step / 4000K 3step
- Potenza 14,4 W/m (144W), 24V (+0%, -15%),
- Striscia led dimmerabile con 1200 led (120+120 led/m)
- Striscia led tagliabile ogni 12 led (ogni 5cm). Lunghezza 5 m, larghezza 10 mm, altezza 1,5 mm
- Colore PCB: Bianco
- Tipologia biadesivo: 3M 9495LE
- Cavo di alimentazione di 10 cm su entrambi i lati della rotella
- Temperatura d'esercizio: -10°C ~ +50°C
- Certificazione IEC/TR 62778:2014 rischio fotobiologico: Gruppo di rischio 1 quando utilizzate come fonte di illuminazione.
ZOOM STRISCIA LED 3000K ZOOM STRISCIA LED 4000K
La potenza assorbita dalle strisce led può variare a seconda di come sono alimentate. Se per esempio si collega una striscia da 5 metri alimentandola da un solo lato la potenza assorbita sarà inferiore di circa un 15%. La quantità di luce prodotta dalle strisce può variare sensibilmente a seconda della tensione di alimentazione, della modalità con cui si alimentano e dalla temperatura.
ATTENZIONE: per dissipare il calore generato dalle strisce led è consigliato applicarle su un dissipatore metallico, meglio se di alluminio ossidato. Non usare dissipatori elettricamente conduttivi che possono mettere in corto circuito la striscia led.

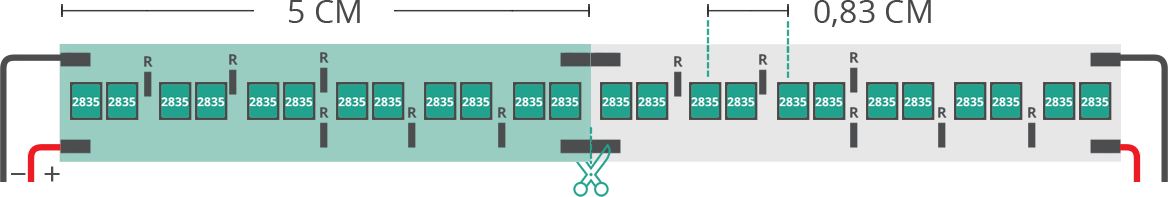

Immagine puramente indicativa per mostrare cablaggio delle strisce F52-3s4s-240D22.
Nota: Le immagini hanno valore puramente illustrativo. Specifiche, confezioni o caratteristiche estetiche del prodotto possono subire variazioni senza preavviso in funzione dell'aggiornamento dei lotti o dell'approvvigionamento.
