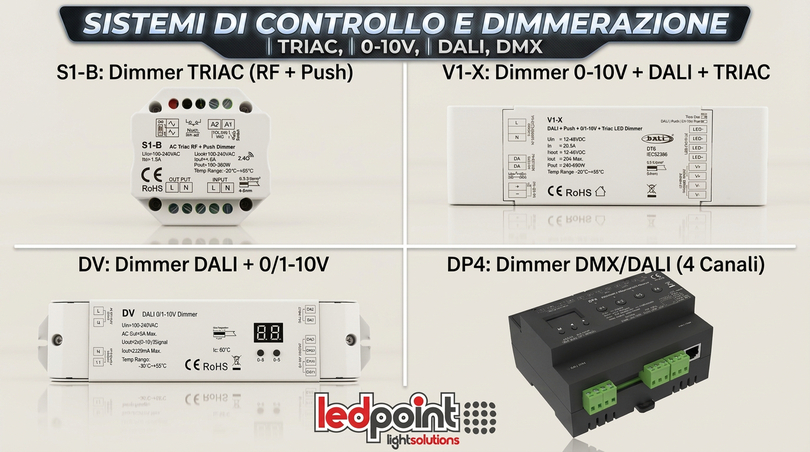

Driver dimmerabili TRIAC vs 0-10V vs DALI vs DMX

I quattro sistemi di dimming dominanti per LED sono: TRIAC (analogico, taglio di fase su 230 V, retrofit residenziale), 0-10V (analogico, segnale in bassa tensione, retrofit industriale), DALI (digitale bidirezionale dedicato all'illuminazione, standard professionale), DMX512 (digitale ad alta velocità, nato per spettacolo, oggi standard per illuminazione architetturale dinamica). TRIAC e 0-10V sono semplici ed economici ma rigidi; DALI e DMX richiedono cablaggi dedicati ma offrono indirizzamento individuale, scenari, alta risoluzione e zero sfarfallio.

Cos'è il dimming nei LED e come funziona

Il dimming è la regolazione dell'intensità luminosa di una sorgente. Nei LED non si ottiene riducendo la tensione (come nelle alogene) ma agendo sul driver, l'alimentatore elettronico che converte la rete 230 V AC in corrente continua a tensione/corrente costante. Esistono due tecniche fondamentali:

• Analog dimming (CCR — Constant Current Reduction): riduce la corrente erogata al LED. Più stabile, meno flicker, lieve shift cromatico a bassa intensità.
• PWM (Pulse Width Modulation): accende e spegne il LED ad alta frequenza variando il duty cycle. Mantiene il colore costante ma può generare flicker visibile o stroboscopico se la frequenza è bassa.

I quattro protocolli che vediamo di seguito non sono tecniche di dimming ma protocolli di comando: dicono al driver "quanta luce emettere", lasciando al driver stesso la scelta tra CCR e PWM.

TRIAC: taglio di fase su 230V

Il dimming TRIAC (anche detto phase-cut o leading-edge) è il sistema più diffuso in ambito residenziale. Il dimmer a parete "taglia" una porzione dell'onda sinusoidale a 230 V (lato salita o discesa, da cui le varianti leading-edge e trailing-edge), riducendo la potenza media trasmessa al driver. Il driver LED interpreta questa riduzione e adegua la corrente in uscita.

Pregi

• Cablaggio identico a quello tradizionale: 2 fili rete, dimmer a parete
• Costo bassissimo (dimmer da 15–40 €)
• Retrofit immediato su impianti alogeni esistenti
• Nessuna programmazione richiesta

Limiti

• Compatibilità non garantita: serve verificare driver e dimmer espressamente "TRIAC dimmable"
• Profondità di dimming limitata (tipicamente 10–100%, raramente sotto il 5%)
• Possibile flicker, ronzio o instabilità alle basse intensità
• Solo dimming di zona, non individuale per apparecchio
• Non scalabile su impianti grandi

0-10V: segnale analogico in bassa tensione

Il sistema 0-10V (anche 1-10V nella variante europea EN 60929) usa due fili dedicati in bassa tensione, separati dalla rete 230 V. Il dimmer eroga una tensione variabile tra 0 e 10 V DC che il driver interpreta come comando di luminosità: 10 V = 100%, 1 V = minimo, 0 V = spento (o minimo, a seconda della variante).

Pregi

• Affidabilità eccellente: protocollo semplice, robusto, immune a piccole interferenze
• Buona profondità di dimming (1–100%)
• Costo contenuto per impianti medi
• Diffuso in ambito industriale, magazzini, capannoni, illuminazione tecnica

Limiti

• Richiede cablaggio aggiuntivo dedicato (2 fili in più)
• Solo dimming di gruppo: tutti gli apparecchi collegati alla stessa linea hanno lo stesso livello
• Nessun feedback dal driver
• Nessun indirizzamento individuale, nessuno scenario complesso, niente color tuning
• Polarità del segnale critica (errore di cablaggio = driver al 100% o spento)

DALI: digitale bidirezionale

DALI (Digital Addressable Lighting Interface) è il protocollo digitale dedicato all'illuminazione standardizzato IEC 62386. Opera su 2 fili dedicati in bassa tensione (16 V DC), supporta fino a 64 indirizzi individuali per linea, 16 gruppi e 16 scenari. È bidirezionale: il driver risponde al master fornendo stato, livello attuale, errori, ore di funzionamento (DALI-2 e D4i).

Pregi

• Indirizzamento individuale di ogni apparecchio
• Profondità di dimming eccellente (0,1–100% con curva logaritmica)
• Scenari, gruppi, sensori, dimming daylight, color tuning (DT8)
• Feedback bidirezionale: diagnostica, contatori, asset reporting (D4i)
• Interoperabilità garantita tra produttori certificati DiiA (DALI-2)
• Polarità non critica in DALI-2

Limiti

• Costo dispositivi superiore a TRIAC e 0-10V (15–25% in più)
• Richiede configurazione iniziale (tool produttore o ETS via gateway)
• Velocità di aggiornamento contenuta (1200 bit/s): non adatto a effetti cromatici dinamici complessi
• Limite di 64 indirizzi per linea (oltre serve gateway multilinea)

Per approfondire il confronto con la domotica orizzontale leggi anche DALI vs KNX.

DMX512: digitale ad alta velocità per architettura dinamica

DMX512 (USITT DMX512-A, standard ANSI E1.11) nasce nel 1986 per il controllo dell'illuminazione spettacolo (teatro, concerti). Opera a 250 kbit/s su cavo schermato RS-485, supporta 512 canali per universo, aggiornati a 44 Hz. Ogni "canale" è un valore 0–255 (8 bit) o 0–65535 (16 bit) che può rappresentare luminosità, colore R/G/B, posizione di una testa mobile, ecc.

Oggi DMX è ampiamente usato in illuminazione architetturale dinamica: facciate RGB/RGBW, fontane luminose, monumenti illuminati con scenari programmati, retail esperienziale, parchi tematici.

Pregi

• Altissima velocità di aggiornamento (44 Hz): ideale per cambi colore fluidi
• Risoluzione fine (16 bit possibile): dimming impercettibile, transizioni cromatiche perfette
• 512 canali per universo, universi multipli combinabili
• Ecosistema vastissimo di console, software e dispositivi
• DMX-RDM aggiunge bidirezionalità (diagnostica, configurazione remota)

Limiti

• Cablaggio dedicato schermato RS-485 (resistenza terminale 120 Ω obbligatoria)
• Topologia rigorosamente in catena (daisy-chain), no stella
• Configurazione canali manuale tramite DIP-switch o software
• Costo elevato per impianti puramente di illuminazione funzionale
• Non gestisce sensori di presenza, daylight, energy reporting

Tabella comparativa TRIAC vs 0-10V vs DALI vs DMX

Flicker, qualità del dimming e impatto visivo

La qualità reale di un sistema di dimming non si misura solo nella profondità ma nella stabilità ottica:

• Flicker percent (%): ampiezza dell'oscillazione luminosa. Sotto l'8% è impercettibile, sopra il 30% è critico per la salute visiva.
• Flicker index: integrale dell'oscillazione, normato IEEE 1789-2015.
• Stroboscopic Visibility Measure (SVM): probabilità di percepire effetti stroboscopici su oggetti in movimento. Norma EU 2019/2020 impone SVM ≤ 0,4 a 100% intensità dal settembre 2024.

TRIAC tende ad avere flicker visibile a bassa intensità (10–25%); 0-10V con driver di qualità raggiunge flicker <5%; DALI e DMX con driver flicker-free (PWM ≥ 1000 Hz o CCR puro) arrivano a flicker <1%, indispensabile per ambienti video, fotografia, sanità e scuole. Tutti i driver dimmerabili Ledpoint dichiarano in scheda tecnica flicker percent, SVM e frequenza PWM.

Scenari applicativi: quale scegliere

TRIAC: abitazioni con dimmer a parete tradizionali, retrofit di lampade alogene, piccoli locali commerciali con un dimmer centrale, B&B e piccola hospitality.

0-10V: magazzini con dimming daylight di gruppo, capannoni industriali, illuminazione tecnica esterna (parcheggi, piazzali), impianti semplici con poche zone omogenee.

DALI-2: uffici, retail, hotel, ristoranti, scuole, sanità, edifici terziari di pregio, qualsiasi impianto dove serve indirizzamento individuale, sensori integrati, scenari, color tuning. Standard de facto per illuminazione professionale.

DMX512: facciate architetturali dinamiche, illuminazione di monumenti con scenari notturni programmati, fontane luminose, retail esperienziale (boutique luxury, concept store), parchi tematici, musei interattivi, teatri, eventi e installazioni temporanee.

Architetture ibride: negli smart building complessi è frequente trovare KNX + DALI + DMX coesistere via gateway: KNX gestisce l'automazione generale, DALI l'illuminazione funzionale, DMX la parte scenografica.

Normative e standard

I sistemi di dimming sono regolati dai seguenti standard:

• TRIAC: nessuno standard internazionale specifico; compatibilità a livello di prodotto. Riferimento generale IEC 61347 sui driver.
• 0-10V: EN 60929 Annex E (variante europea 1-10V), ESTA E1.3 (variante americana 0-10V).
• DALI: IEC 62386 (tutte le parti). Certificazione DiiA per DALI-2.
• DMX: USITT DMX512-A, ANSI E1.11 (DMX), ANSI E1.20 (RDM).
• Flicker e SVM: Regolamento UE 2019/2020 (Ecodesign per sorgenti luminose), IEEE 1789-2015, EN 12464-1 per i requisiti di flicker nei luoghi di lavoro.

Case study Ledpoint

FAQ

Qual è la differenza tra TRIAC, 0-10V, DALI e DMX?

TRIAC è analogico e taglia la fase della rete 230V (retrofit). 0-10V usa un segnale analogico in bassa tensione su 2 fili dedicati. DALI è digitale e bidirezionale, con indirizzamento individuale degli apparecchi. DMX512 è digitale broadcast a 250 kbit/s, nato per spettacolo e oggi usato per illuminazione architetturale RGB e dinamica.

Qual è il sistema di dimming migliore per la casa?

Per uso residenziale TRIAC resta lo standard più semplice ed economico, compatibile con i dimmer a parete tradizionali. Va però verificata la compatibilità del driver LED con il dimmer: non tutti i LED TRIAC dimmerano correttamente fino allo zero. Per impianti residenziali di pregio si usa sempre più spesso DALI.

Perché TRIAC dà problemi di sfarfallio (flicker) con i LED?

TRIAC è stato progettato per lampade alogene resistive: i LED, essendo carichi capacitivi a basso assorbimento, possono entrare in conflitto con il taglio di fase e produrre sfarfallio, ronzio o instabilità a bassa luminosità. Vanno usati driver LED espressamente dichiarati 'TRIAC dimmable' e dimmer compatibili con carichi LED.

DALI o 0-10V: quale scegliere per un ufficio?

DALI è preferibile per uffici di medie-grandi dimensioni: consente indirizzamento individuale, scenari, sensori, color tuning e feedback. 0-10V è valido per impianti semplici a zone omogenee con dimming di gruppo (es. open space con un'unica fascia daylight). DALI costa il 15–25% in più ma offre flessibilità nettamente superiore.

DMX è solo per spettacoli o anche per architettura?

DMX nasce per illuminotecnica spettacolo (teatro, concerti) ma è oggi ampiamente usato in illuminazione architetturale dinamica RGB/RGBW, facciate luminose, fontane, illuminazione monumentale e parchi tematici. Permette aggiornamento dei valori a 44 Hz, ideale per effetti cromatici fluidi. DMX-RDM aggiunge il feedback bidirezionale.

Posso mischiare diversi sistemi di dimming nello stesso impianto?

Sì, tramite gateway dedicati: esistono convertitori DALI/0-10V, DALI/DMX, KNX/DALI, KNX/DMX. È una pratica comune in impianti complessi (hotel, musei, retail premium) dove DALI gestisce l'illuminazione funzionale e DMX la parte scenografica/architetturale, supervisionati da un bus KNX.

Qual è la profondità di dimming reale di ciascun sistema?

TRIAC tipicamente 10–100% (raramente arriva sotto il 5%). 0-10V analogico 1–100%, con limite inferiore variabile per produttore. DALI digitale 0,1–100% (curva logaritmica, percepita come lineare). DMX 0–100% con risoluzione 8 o 16 bit (256 o 65.536 livelli). DALI e DMX a 16 bit offrono il dimming più fluido.

Quale sistema è più indicato per illuminazione architetturale esterna?

Per illuminazione architetturale statica: DALI-2. Per illuminazione dinamica con cambi colore, scenari programmati, sincronizzazione con musica o eventi: DMX512 o DMX-RDM. Per impianti misti facciata + interni di pregio si usa spesso un'architettura KNX + DALI + DMX su sotto-reti dedicate.

Non esiste il protocollo migliore, esiste l'ambiente sartoriale!

Non esiste un protocollo "migliore" in assoluto: esistono protocolli giusti per ogni applicazione. Regola pratica Ledpoint: TRIAC per residenza e piccoli retrofit; 0-10V per impianti industriali a zone semplici; DALI-2 come standard professionale per terziario, retail, hospitality e sanità; DMX512 per illuminazione architetturale dinamica e spettacolo. In tutti i casi, scegliere driver con flicker <5% e SVM <0,4 per garantire qualità visiva e conformità normativa. Per impianti complessi, valutare architetture ibride con gateway dedicati.
