Il fenomeno della caduta di tensione nelle strisce LED è una delle cause più frequenti di insoddisfazione nelle installazioni: la striscia appare uniforme all'accensione ma, guardando da lontano o a installazione completata, si nota chiaramente che un'estremità brilla di meno dell'altra. Questo articolo spiega le cause tecniche, presenta tabelle con le cadute di tensione per le configurazioni più comuni e mette a disposizione un calcolatore interattivo per stimare la caduta nella propria installazione.
Tabella caduta di tensione per configurazione — Valori di riferimento
| Striscia | W/m | Tensione | Lunghezza | Corrente | ΔV stimata | % | Effetto visivo | Soluzione |
|---|---|---|---|---|---|---|---|---|
| 2835 bassa | 4,8 | 12V | 5m | 2,0A | 0,56V | 4,7% | Quasi impercettibile | Nessuna |
| 2835 media | 9,6 | 12V | 5m | 4,0A | 1,12V | 9,3% | Visibile | Bialimentazione o 24V |
| 2835 media | 9,6 | 24V | 5m | 2,0A | 0,56V | 2,3% | Trascurabile | Nessuna |
| 2835 alta | 14,4 | 12V | 5m | 6,0A | 1,68V | 14% | Molto visibile | Obbligatorio 24V o bialim. |
| 2835 alta | 14,4 | 24V | 5m | 3,0A | 0,84V | 3,5% | Trascurabile | Nessuna |
| 2835 alta | 14,4 | 24V | 10m | 6,0A | 3,36V | 14% | Molto visibile | Bialimentazione o 48V |
| 2835 alta | 14,4 | 48V | 10m | 3,0A | 0,84V | 1,75% | Trascurabile | Nessuna |
| COB 10W/m | 10 | 24V | 5m | 2,1A | 0,59V | 2,5% | Trascurabile | Nessuna |
| COB 14W/m | 14 | 24V | 7m | 4,1A | 1,62V | 6,8% | Lievemente visibile | Bialimentazione consigliata |
| RGB 5050 | 14,4 | 12V | 5m | 6,0A | 1,68V | 14% | Colori disomogenei | 24V o bialimentazione |

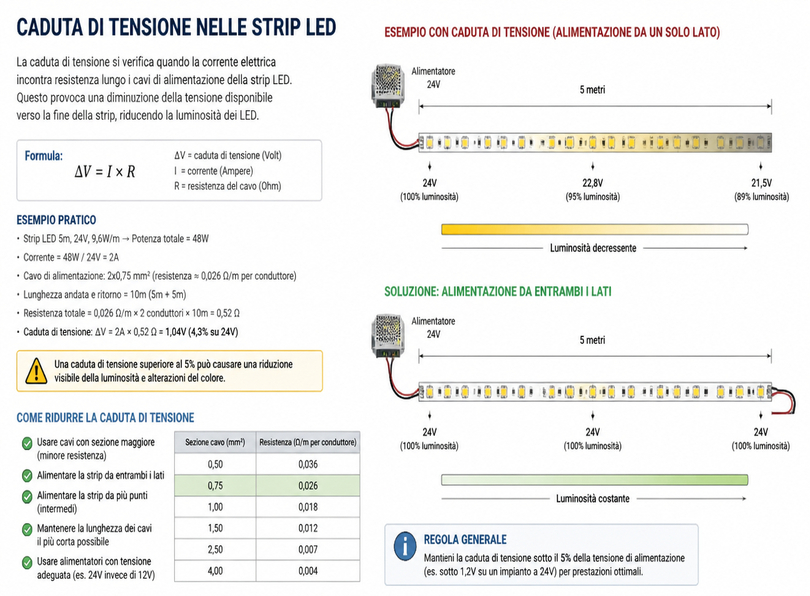

Perché la tensione cade lungo la strip
Il PCB delle strip LED è un conduttore di rame con resistenza propria. Man mano che la corrente scorre dal punto di alimentazione verso la fine della striscia, la resistenza cumulativa del rame causa una progressiva riduzione della tensione. I chip LED ricevono meno tensione e, di conseguenza, meno corrente: brillano di meno. L'effetto è proporzionale alla corrente (più watt = più corrente = più caduta) e alla lunghezza (più lunga = più resistenza).
Il passaggio da 12V a 24V è il modo più semplice per dimezzare la corrente a parità di potenza: poiché la caduta di tensione è proporzionale alla corrente, dimezzare la corrente dimezza anche la caduta. Passare da 12V a 48V riduce la corrente a un quarto e la caduta a un quarto.
Le soluzioni alla caduta di tensione
| Soluzione | Quando applicarla | Complessità | Costo | Efficacia |
|---|---|---|---|---|
| Bialimentazione | Strip lunghe 5–15m a 24V | Bassa | Solo cavi aggiuntivi | Alta (dimezza la caduta) |
| Passaggio da 12V a 24V | Strip 12V con caduta visibile | Cambia striscia e alimentatore | Medio | Molto alta (dimezza corrente) |
| Passaggio a 48V | Strip molto lunghe (>10m) | Cambia tutto il sistema | Medio-alto | Eccellente |
| Riduzione lunghezza singolo run | Sempre applicabile | Bassa (aggiunge punto alimentazione) | Aggiuntivo | Alta |
| Amplificatore di segnale | Strip RGB/RGBW lunghe | Media | Medio | Alta (ripristina tensione) |
| PCB più largo | A parità di chip, PCB 12mm vs 8mm | Scelta al momento dell'acquisto | Lieve differenza | Media (riduce ~20%) |
Regola pratica di Ledpoint: se vuoi un'installazione senza pensieri, usa sempre 24V per installazioni superiori a 3 metri. Il costo aggiuntivo rispetto al 12V è minimo, ma i problemi di caduta di tensione si annullano per la stragrande maggioranza delle installazioni residenziali e commerciali standard.
FAQ sulla caduta di tensione
Perché la mia striscia LED è più luminosa da un lato?
La causa è quasi sempre la caduta di tensione. I LED alla fine della striscia ricevono meno tensione e brillano di meno. Soluzioni: bialimentazione, passaggio a 24V o 48V, riduzione della lunghezza del singolo tratto.
Oltre quale lunghezza serve la bialimentazione a 24V?
Per strisce a 24V si consiglia la bialimentazione oltre i 7–10 metri, a seconda della potenza per metro. Per strisce ad alta potenza il limite scende a 5–7 m.
Il 48V risolve la caduta di tensione?
Sì: a parità di potenza il 48V trasporta la metà della corrente rispetto al 24V, quindi la caduta di tensione è proporzionalmente ridotta. Per installazioni superiori a 10 metri, il 48V è la soluzione tecnica ottimale.
