Mean Well Stromversorgungen für die Industrie: Der vollständige technische Leitfaden 2026

In der industriellen und professionellen Beleuchtung ist das Netzteil das Herzstück jedes Systems: Wenn es ausfällt, stoppt alles, unabhängig von der Qualität der nachgeschalteten LEDs. Von der Autobahnbeschilderung bis zu pharmazeutischen Produktionslinien, von hydroponischen Gewächshäusern bis zu Industriehäfen, von Autobahntunneln bis zu alpinen Schutzhütten – Mean Well Netzteile (oft auch als "meanwell" bezeichnet) sind seit über dreißig Jahren die bevorzugte Wahl großer Systemintegratoren. Dies ist kein Marketing-Zufall: Es ist das Ergebnis eines umfassenden Sortiments, ausgewählter Komponenten für Langlebigkeit und eines Zertifizierungspakets, das selbst anspruchsvollsten Ausschreibungen die Türen öffnet.

In diesem ausführlichen Leitfaden vergleichen wir die wichtigsten Mean Well Netzteil-Familien für den industriellen Einsatz (Serien HLG, ELG, LRS, LPH und NPF) und analysieren detailliert die IP-Schutzarten, Derating-Regime, elektromagnetische Verträglichkeit (EMV), Dimmprotokolle (1-10V, PWM und DALI), obligatorische Zertifizierungen, Leistungsberechnung, den Unterschied zwischen Konstantspannung und Konstantstrom, Serien- und Parallelschaltungen, tatsächliche Lebensdauer und die Integration mit Industrie 4.0. Ziel ist es, Ihnen ein vollständiges Entscheidungswerkzeug an die Hand zu geben, mit messbaren Daten und realen Fällen aus unseren internen Tests, um das richtige Netzteil auszuwählen und die teuersten Fehler zu vermeiden. Alle technischen Daten sind in Standardeinheiten (Lumen, Watt, Volt, Ampere, Stunden, °C, kVAC) angegeben und beziehen sich auf anerkannte Normen wie EN 60529 und prädiktive Methoden wie MIL-HDBK-217F.

In diesem Artikel...

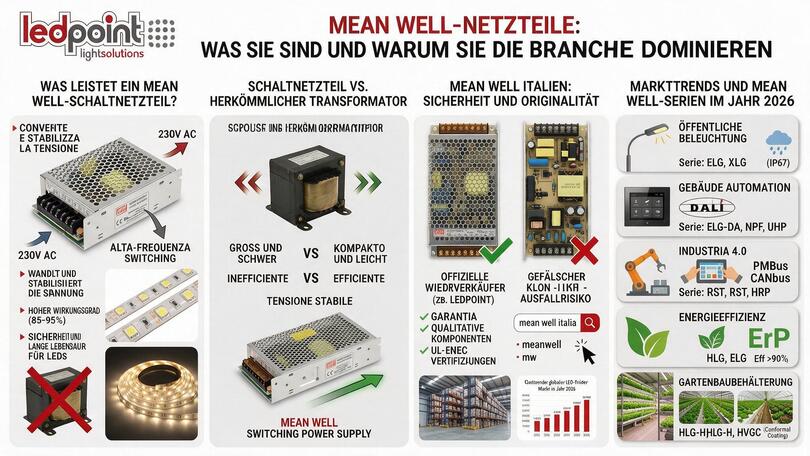

1. Was sind Mean Well Netzteile und warum dominieren sie die Industrie

Bevor Sie eine bestimmte Serie oder ein bestimmtes Modell auswählen, ist es wichtig zu verstehen, was ein Mean Well Netzteil tatsächlich tut und warum diese Marke zum De-facto-Standard im Industriesektor geworden ist. Ein Netzteil ist kein einfacher "Transformator": Es ist ein komplexes elektronisches Gerät, das die Energie aufbereitet, schützt und für empfindliche Lasten wie LEDs nutzbar macht. Diesen Unterschied zu verstehen, ist der erste Schritt, um Fehlkäufe und vorzeitige Ausfälle zu vermeiden.

Was ist ein Mean Well Schaltnetzteil

Ein Schaltnetzteil wandelt die Wechselspannung des 230V-Netzes durch hochfrequentes Schalten in eine stabilisierte Gleichspannung um – typischerweise 12V, 24V oder 48V. Im Vergleich zu einem alten linearen Transformator erreicht das Mean Well Schaltnetzteil einen Wirkungsgrad zwischen 85% und 95%, benötigt weniger Platz, wiegt weniger und hält die Ausgangsspannung auch bei schwankender Last stabil. Diese Stabilität ist entscheidend: LEDs sind empfindliche Komponenten gegenüber Spannungsschwankungen und hoher Restwelligkeit, die ihre Lebensdauer verkürzen und die Farbwiedergabe beeinträchtigen.

Die Abkürzung "meanwell" (in einem Wort) ist die informelle Schreibweise, mit der viele Elektriker und Planer nach der Marke suchen: Ob Sie "mean well", "meanwell", "mw" oder "mean well power supplies" schreiben, Sie beziehen sich auf denselben taiwanesischen Hersteller, der 1982 gegründet wurde und heute zu den drei größten Herstellern von Standardnetzteilen weltweit gehört. Seine Stärke ist die Modularität des Katalogs: Es gibt eine Mean Well Serie, die für fast jedes Anwendungsszenario optimiert ist, vom trockenen Inneren des Schaltschranks bis zum vorübergehenden Eintauchen in Wasser.

Warum "Mean Well Italy"-Vertriebspartner zu den gefragtesten Lieferanten gehören

Diejenigen, die "mean well italia" vertreiben, haben in der Regel ein praktisches Ziel: einen zuverlässigen Hersteller, der Originalprodukte, Lagerverfügbarkeit und technischen Support garantiert. Der Markt ist voller Klone und Produkte, die als Mean Well deklariert, aber nicht rückverfolgbar sind. Der Kauf bei einem offiziellen Händler wie Ledpoint bedeutet die Gewissheit der Originalität, überprüfbare UL- und ENEC-Zertifizierungsnummern und die Herstellergarantie – nicht verhandelbare Elemente, wenn das System Tests bestehen oder jahrelangen schwierigen Bedingungen standhalten muss. Ein gefälschtes Produkt kann minderwertige interne Komponenten, Kondensatoren von Fremdmarken und fehlende oder schlecht kalibrierte Schutzschaltungen aufweisen: Unterschiede, die beim Kauf unsichtbar, aber nach einigen Monaten Betrieb verheerend sind.

Netzteil, Transformator oder Treiber: Klären wir die Begriffe

Im allgemeinen Sprachgebrauch werden die Begriffe "Netzteil", "Transformator" und "Treiber" oft synonym verwendet, aber technisch bezeichnen sie unterschiedliche Dinge, und Verwirrung führt zu falschen Entscheidungen. Ein Transformator im engeren Sinne arbeitet nur mit Wechselstrom und stabilisiert die Ausgangsspannung nicht; die alten "12V-Transformatoren" für Halogenlampen gehören zu dieser Kategorie und sind für moderne LEDs ungeeignet. Ein Schaltnetzteil hingegen gleichrichtet und stabilisiert die Spannung und liefert einen sauberen Gleichstrom. Der Begriff LED-Treiber bezeichnet speziell ein Konstantstromnetzteil, das zum direkten Ansteuern der Dioden entwickelt wurde. In der Praxis ist bei der professionellen Stromversorgung von LED-Bändern und Leuchten fast immer das Mean Well Schaltnetzteil die richtige Referenz, in der Konstantspannungs- oder Konstantstromversion je nach Last. Die Verwendung der korrekten Terminologie vermeidet Missverständnisse bei der Bestellung und Planung.

Der wesentliche Unterschied zwischen einem Verbrauchernetzteil und einem Mean Well

Es gibt auf dem Markt kostengünstige Netzteile, die auf dem Papier dieselben Spezifikationen wie ein Mean Well beanspruchen. Der Unterschied zeigt sich jedoch im Detail der Parameter und im Verhalten unter Stress. Ein Verbrauchernetzteil tendiert zu höherer Restwelligkeit, weniger ausgefeilten Schutzschaltungen und Kondensatoren geringerer Qualität, die durch Hitze schnell altern. Ein Mean Well hingegen integriert ein allmähliches thermisches Derating, ausgewählte japanische Komponenten und ein auf Dauerbetrieb ausgelegtes Design. In einem Haushaltssystem mag der Unterschied vernachlässigbar sein, aber in einem industriellen Kontext – wo ein Ausfall einen Produktionsstopp bedeutet – übersetzt sich dieser Unterschied in einen messbaren wirtschaftlichen Ertrag. Genau deshalb amortisiert sich, wie wir in den folgenden Abschnitten sehen werden, der etwas höhere Preis eines Mean Well im Laufe der Zeit um ein Vielfaches.

2. Der LED-Netzteil-Markt: Zahlen und Trends 2026

Um technische Entscheidungen zu kontextualisieren, ist es hilfreich, die Branchenzahlen zu betrachten. Der Markt für Netzteile (LED-Treiber und Netzteile) befindet sich in ständigem Wachstum, angetrieben durch den Übergang zur LED-Beleuchtung, die industrielle Automatisierung und die Verbreitung von Gebäudeautomationssystemen. Das Verständnis dieser Trends hilft zu verstehen, warum bestimmte Funktionen (wie DALI-Dimmung oder Ferndiagnose) zu Standardanforderungen werden, anstatt zu optionalen Extras.

Marktgröße und Wachstum

Branchenanalysen zeigen, dass der weltweite Markt für LED-Treiber bis Ende des Jahrzehnts auf über 30 Milliarden Dollar geschätzt wird, mit einer zweistelligen durchschnittlichen jährlichen Wachstumsrate (CAGR) bei industriellen und Außenanwendungen. Die Hauptantriebskraft ist der Ersatz traditioneller Anlagen durch LED-Lösungen, die weltweit bereits die überwiegende Mehrheit der neu installierten Beleuchtungspunkte ausmachen. In Italien und Europa beschleunigen die Pläne zur Sanierung der öffentlichen Beleuchtung und die Gebäudeenergieeffizienzvorschriften die Nachfrage nach zertifizierten, hocheffizienten Netzteilen zusätzlich.

Nachfolgend finden Sie eine Übersichtstabelle, die die wichtigsten Trends zusammenfasst, die die Nachfrage nach professionellen Netzteilen neu definieren.

Warum die Wahl des Netzteils die TCO beeinflusst

Eine Tatsache, die oft unterschätzt wird: In einem professionellen LED-System ist das Netzteil die Hauptausfallursache, nicht die LED. Die Statistiken des technischen Supports in der Branche führen einen erheblichen Teil der Anlagenausfälle auf Treiber zurück, insbesondere wenn sie unterdimensioniert oder in thermisch feindlichen Umgebungen installiert sind. In ein qualitativ hochwertiges Mean Well Netzteil zu investieren, bedeutet daher, die Gesamtbetriebskosten (TCO) zu senken, indem die schwerwiegendsten Posten reduziert werden: Wartungseingriffe, Produktionsausfälle und vorzeitige Ersatzbeschaffungen.

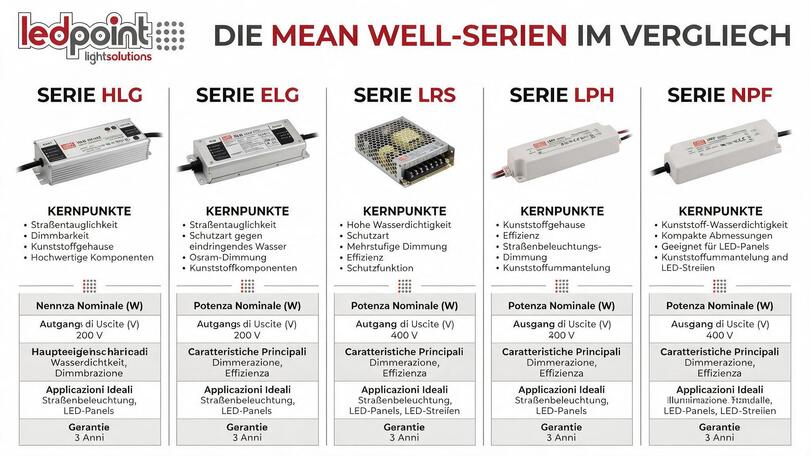

3. Vergleich der Mean Well Serien: HLG, ELG, LRS, LPH, NPF

Das erste Unterscheidungskriterium bei der Auswahl eines Mean Well Netzteils betrifft die Installationsumgebung und die erforderlichen Schutzanforderungen. Jede Familie wurde entwickelt, um spezifische Anforderungen zu erfüllen, und die Kenntnis der Unterschiede ist das, was ein zuverlässiges System von einem unterscheidet, das Probleme verursachen wird. In diesem Abschnitt analysieren wir die meistgefragten Serien einzeln mit ihren Stärken, Grenzen und idealen Anwendungsszenarien.

Die LPH-Serie: Wirtschaftlich für den Innenbereich

Die LPH-Serie stellt die wirtschaftliche Lösung für den Innenbereich dar, mit IP20-Schutz und natürlicher Konvektionskühlung. Diese Netzteile werden häufig in Schaltschränken, Maschinenautomation und optischen Bänken eingesetzt, wo die Umgebung kontrolliert und trocken ist. Ihr Einsatz sollte bei Umgebungen mit großen Temperaturschwankungen oder Feuchtigkeit ausgeschlossen werden: Der IP20-Schutz bietet keine Barriere gegen Feinstaub und Wasser.

Die LRS-Serie: Das Arbeitstier für Schaltschränke

Bei der Suche nach "lrs meanwell" oder "lrs mean well" handelt es sich um die meistverkaufte Serie für die Schaltschrankmontage. Die LRS-Serie ist ein schlankes Schaltnetzteil mit IP20 und einem unschlagbaren Preis-Leistungs-Verhältnis. Es ist perfekt für die Hutschienenmontage über spezielle Halterungen, die ein direktmontiertes Netzteil in ein rastbares Bauteil verwandeln. Seine Kompaktheit macht es ideal für Schaltschränke mit begrenztem Platzangebot. Wie die LPH bleibt es ein Produkt für den trockenen Innenbereich.

Die HLG-Serie: Die vielseitigste für die Industrie

Wer nach "hlg meanwell" oder "meanwell hlg" sucht, sucht die flexibelste und umfassendste Serie im Katalog. Die HLG-Serie führt den IP65/IP67-Schutz ein, doppelte Isolierung, Schutz gegen mechanische Überlastung und die Möglichkeit der Einstellung über Potentiometer oder analoge/PWM-Dimmung. Ihre Stärke ist der erweiterte und einstellbare Spannungsbereich (z.B. 12-24V einstellbar), der sie auch für die Nachrüstung alter Systeme perfekt macht. Es gibt auch die Unterfamilie HLG-H (High Power) mit integriertem Lüfter für Leistungen bis 1500W. Sie ist die empfohlene Wahl für allgemeine industrielle Anwendungen, sowohl im Innen- als auch im Außenbereich.

Die ELG-Serie: Konzipiert für Straßen- und Außenbeleuchtung

Die ELG-Serie (mean well elg / meanwell elg) wurde für die Außenstraßen- und Industriebeleuchtung optimiert, mit zusätzlichem Schutz gegen Transienten (6kV) und höherer EMV-Robustheit. Ihr robusterer EMI-Eingang reduziert die Leitungsemissionen um etwa 15% im Vergleich zur HLG-Serie, dank aggressiverer Common-Mode-Filter. Sie ist die vorherrschende Wahl für Kommunen in der öffentlichen Beleuchtung und für alle Installationen, bei denen die elektromagnetische Verträglichkeit eine strenge Anforderung ist.

Die NPF-Serie: Kompakte Scheinwerfer

Schließlich ist die NPF-Serie kompakten LED-Scheinwerfern mit einem extrem schlanken Profil (Dicke unter 30 mm, typischerweise 25 mm) und IP67-Schutz gewidmet. Ihre reduzierte Geometrie macht sie ideal für Einbauleuchten und kompakte Designs, wo jeder Millimeter zählt.

Tabelle 1 — Vergleich der wichtigsten Mean Well Netzteil-Familien für Industrie und professionelle Beleuchtung

So wählen Sie die richtige Serie in 3 Fragen

Angesichts Dutzender Serien besteht die Gefahr einer Analyseparalyse. In Wirklichkeit genügen drei Fragen, um in der überwiegenden Mehrheit der Fälle das Feld einzugrenzen. Erste Frage: Ist die Installation im Innen- oder Außenbereich? Wenn Innen und trocken, LRS oder LPH (IP20); wenn Außen, feucht oder staubig, HLG, ELG oder NPF (IP67). Zweite Frage: Wird eine Intensitätsregelung benötigt? Wenn ja, dimmbare HLG oder ELG; wenn nein, LRS. Dritte Frage: Hat die Last einen eingebauten Treiber oder nicht? Wenn ja, Konstantspannungsnetzteil; wenn nein, Konstantstrom. Mit diesen drei Antworten gelangt man fast immer zur richtigen Familie, und nur die endgültige Wahl der Leistung und Spannung bleibt als einziger Schritt übrig. Dieser Entscheidungsansatz ist derselbe, den wir in unserer täglichen technischen Unterstützung verwenden, und reduziert Auswahlfehler erheblich.

Es ist wichtig zu betonen, dass es keine "beste" Serie im absoluten Sinne gibt: Es gibt die richtige Serie für ein bestimmtes Szenario. Ein HLG, montiert in einem trockenen Innenschaltschrank, wäre Geldverschwendung, genauso wie ein LRS, installiert im Freien, ein garantierter Ausfall wäre. Die Expertise liegt genau darin, die Familie richtig auf den Kontext abzustimmen, und genau deshalb spart eine spezialisierte technische Beratung mehr, als sie kostet.

Andere Mean Well Abkürzungen, die Ihnen begegnen können

Neben den Hauptserien umfasst der Mean Well Katalog Familien, die häufig in technischen Suchanfragen auftauchen: LPV (meanwell lpv / mean well lpv), kostengünstige IP67-Netzteile aus Kunststoff für feuchte Innenräume; LPC (lpc meanwell / mean well lpc), die Konstantstromversion der LPV für Leistungs-LEDs; APV und APC (meanwell apv / mean well apc), kompakt für geringe Leistung; XLG (xlg meanwell / meanwell xlg), mit konstanter Leistung und hochflexibel; NDR, DRP, SDR, EDR für Hutschiene in der Automatisierung; und die bereits erwähnten RSP, PSP, SE, RST, HRP für hohe Leistung und Current Sharing. Die Kenntnis dieser Abkürzungen hilft, ein Angebot oder ein Datenblatt schnell zu entschlüsseln.

4. Mean Well Netzteile für den Außenbereich: Auswahl basierend auf IP, Überspannungen und thermischen Zyklen

Wenn die Installation im Außenbereich erfolgt, ändern sich die entscheidenden Parameter radikal: Es geht nicht mehr nur um die Leistung, sondern um die Fähigkeit des Gehäuses, Wasser und Staub fernzuhalten und die für externe Netze typischen Spannungsspitzen zu verkraften. Ein Rechenfehler führt hier nicht zu einem Leistungsabfall, sondern zum vorzeitigen Tod des Netzteils. Betrachten wir die entscheidenden Kriterien.

IP67 versus IP20: Was die Norm EN 60529 sagt

EN 60529 klassifiziert IP67 als vollständigen Schutz gegen Staub und vorübergehendes Eintauchen (1 Meter für 30 Minuten). Umgekehrt schützt IP20 nur gegen feste Fremdkörper über 12 mm und bietet keinen Schutz gegen Wasser. Dieser Unterschied erklärt, warum ein IP20-Netzteil, das im Freien installiert wird, beim ersten Regen oder Kondenswasser zum Ausfall verurteilt ist. Die IP-Schutzart besteht aus zwei Ziffern: Die erste gibt den Schutz gegen feste Gegenstände an (0-6), die zweite gegen Flüssigkeiten (0-9). Für den Außenbereich ist das Minimum IP65, aber für feuchte oder staubige Bereiche ist IP67 der Referenzstandard.

Beständigkeit gegen Salznebel und aggressive Umgebungen

Unsere Klimakammertests haben gezeigt, dass die Serien HLG und ELG nach 500 Stunden Salznebel voll funktionsfähig bleiben. Aus diesem Grund empfehlen wir für Anwendungen in Küstennähe oder in zur Kondensation neigenden Tunneln Modelle wie den ELG-150-24 mit zusätzlichem 6kV-Schutz. In chemisch aggressiven Umgebungen oder mit extrem hoher Luftfeuchtigkeit bieten Modelle mit Conformal Coating (Suffix "D2") eine zusätzliche Barriere gegen Korrosion der Schaltungen.

Extreme thermische Schwankungen und Kaltstart

In Umgebungen mit extremen thermischen Schwankungen (z.B. alpine Schutzhütten oder Wüsteninstallationen) ist die HLG-Serie mit -40°C Start die sicherste Wahl. Es ist wichtig zu beachten, dass Modelle mit Suffix "A" eine Dimmung und eine ±10%-Ausgangseinstellung integrieren, eine wertvolle Funktion zur Kompensation von Spannungsabfällen auf langen Leitungen. Die Fähigkeit, ohne Beschädigung der Kondensatoren kalt zu starten, ist das, was ein Industrienetzteil von einem Verbrauchernetzteil unterscheidet.

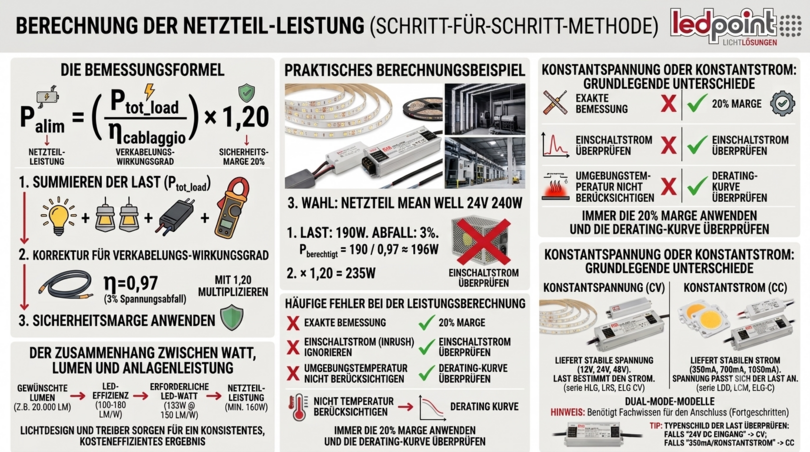

5. So berechnen Sie die Netzteil-Leistung (Schritt-für-Schritt-Methode)

Wir haben in anderen Artikeln bereits über die Notwendigkeit gesprochen, die benötigte Leistung für die Stromversorgung eines Systems zu berechnen, aber es ist immer wichtig, dieses Konzept aufzufrischen, um irreparable Schäden zu vermeiden. Die korrekte Lastbestimmung macht etwa 70% der langfristigen Zuverlässigkeit eines Systems aus: Ein unterdimensioniertes Netzteil arbeitet ständig an seiner Grenze, erwärmt sich und seine Kondensatoren altern schnell. Hier ist die Methode, die wir im detaillierten Entwurf verwenden.

Die Dimensionierungsformel

Die allgemein angewandte Formel lautet:

P_Netzteil = (P_Gesamtlast / η_Verkabelung) × 1.20

Wobei der Faktor 1.20 den 20%igen Sicherheitsspielraum darstellt, um einen Dauerbetrieb an der Grenze zu vermeiden, während η_Verkabelung den Spannungsabfall in den Leitern berücksichtigt. Das Verfahren umfasst drei Schritte:

1. Lastleistung addieren (P_Gesamtlast), indem Sie sie von den Typenschildern der Leuchten ablesen oder die tatsächliche Aufnahme mit einem Zangenamperemeter messen, einschließlich des Einschaltstromwerts.
2. Korrigieren für den Verkabelungswirkungsgrad, indem Sie durch den Wirkungsgrad dividieren: Bei einem 3%igen Spannungsabfall beträgt der Wirkungsgrad 0,97.
3. Den 20%igen Sicherheitsspielraum anwenden, indem Sie mit 1,20 multiplizieren und die nächstgrößere handelsübliche Größe wählen.

Praktisches Berechnungsbeispiel

Nehmen wir einen realen Fall: eine 190W-Last auf einer Leitung mit 3% Spannungsabfall. Die Berechnung verläuft wie folgt: P_korrigiert = 190 / 0,97 ≈ 196W; multipliziert mit 1,20 = 235W. Wählen Sie daher ein Mean Well 24V 240W Netzteil, das die nächstgelegene handelsübliche Größe darüber ist. Wir raten dringend von der Verwendung von 12V-Transformatoren aus dem Verbraucherbereich für kontinuierliche industrielle Lasten ab: Die Welligkeitsparameter und die Lastregelung sind mit denen eines Mean Well Netzteils nicht annähernd vergleichbar.

Die häufigsten Fehler bei der Leistungsberechnung

Eine falsche Dimensionierung ist eine der Hauptursachen für Ausfälle. Der häufigste Fehler ist die Dimensionierung des Netzteils exakt auf die Nennlastleistung, ohne Spielraum: Auf diese Weise arbeitet das Netzteil ständig bei 100%, erwärmt sich und die Kondensatoren verschleißen schnell. Ein zweiter häufiger Fehler ist das Ignorieren des Einschaltstroms, der beim Start um ein Vielfaches höher sein kann als der Nennstrom und bei einem unterdimensionierten Netzteil die Schutzschaltung auslösen kann. Ein dritter Fehler ist die Nichtberücksichtigung der Umgebungstemperatur: Ein Netzteil, das in einem geschlossenen, heißen Schaltschrank installiert wird, sollte unter Berücksichtigung des Deratings gewählt werden, also mit einer höheren Größe im Vergleich zu einer belüfteten Installation. Die konsequente Anwendung des 20%igen Spielraums und die Überprüfung der Derating-Kurve sind die beiden Gewohnheiten, die allein die meisten vorzeitigen Ausfälle verhindern.

Die Beziehung zwischen Lumen, Watt und Systemleistung

Viele Planer gehen von den gewünschten Lumen aus und müssen die Watt und damit die Netzteil-Leistung ableiten. Die Lichtausbeute (lm/W) einer modernen LED-Quelle liegt typischerweise zwischen 100 und 180 lm/W: Die Kenntnis dieser Daten ermöglicht es, die Watt abzuschätzen, die benötigt werden, um die gewünschte Beleuchtungsstärke zu erreichen, und folglich das Netzteil richtig zu dimensionieren. Um beispielsweise 20.000 Lumen mit einem Band von 150 lm/W zu erreichen, werden etwa 133W LEDs benötigt, was mit dem 20%igen Spielraum ein Netzteil von mindestens 160W erfordert. In diesen Begriffen zu denken, verbindet den Beleuchtungsentwurf mit der Wahl des Netzteils auf kohärente Weise und vermeidet sowohl unnötig teure Überdimensionierungen als auch gefährliche Unterdimensionierungen.

6. Konstantspannung oder Konstantstrom: Wesentliche Unterschiede

Bei der Wahl des Netzteils ist eine der am häufigsten gestellten Fragen: "Soll ich ein Netzteil mit fester Spannung oder mit konstantem Strom nehmen?". Versuchen wir, das zu klären, denn es geht nicht nur um technische Spezifikationen, sondern darum, zu verstehen, was sich am anderen Ende des Kabels befindet. Diese Wahl falsch zu treffen, bedeutet im besten Fall ein System, das nicht angeht; im schlimmsten Fall durchgebrannte LEDs.

Konstantspannung (CV)

Wenn Sie ein LED-Band, ein Panel oder eine Leuchte mit eigener interner Elektronik versorgen – oder allgemein einen Eingang, der für eine stabile Spannung ausgelegt ist – dann benötigen Sie eine Konstantspannungs-Netzteil, auch CV genannt. Dieses funktioniert wie eine Steckdose: Es liefert immer 12V, 24V oder 48V, und die Last entscheidet, wie viel Strom sie zieht. Dies ist der häufigste Fall, und hier kommen die HLG-, LRS- und ELG-Serien in der CV-Version zum Einsatz.

Konstantstrom (CC)

Es ist wichtig zu bedenken, dass es LED-Module, Leistungsarrays oder einzelne Chips gibt, die keinen eingebauten Treiber haben. In diesem Fall müssen Sie konstanten Strom und nicht konstante Spannung bereitstellen. Hier verwendet man CC-Netzteile (Constant Current) wie die Serien LDD, LCM oder ELG in der -C-Version. Diese liefern keine festen 24V, sondern 350mA, 700mA oder 1050mA, und die Spannung passt sich automatisch den Anforderungen der Last an. Es ist ein direkterer Ansatz und unerlässlich, um Leistungs-LEDs ohne Zwischenhändler anzusteuern.

Dual-Mode-Modelle

Um die Sache zu vereinfachen, hat Mean Well einige Modelle wie den HLG-60H-C entwickelt, die eine Dual-Mode-Funktion haben: Sie können entweder in Spannungs- oder Strommodus arbeiten. Sie müssen nur darauf achten, was angeschlossen ist, und sie entsprechend konfigurieren. Der praktische Rat ist immer derselbe: Überprüfen Sie zuerst die Last, indem Sie auf das Etikett des Bandes, das Datenblatt der Leuchte schauen oder beim Hersteller nachfragen. Wenn "24V DC Eingang" angegeben ist, wird eine Konstantspannung benötigt; wenn "350mA" oder "Konstantstrom" angegeben ist, wird ein CC-Netzteil benötigt.

7. PWM-, 1-10V- und DALI-Dimmung bei Mean Well Netzteilen

Die Regelung der Lichtintensität (Dimmung) ist heute in den meisten Projekten eine geforderte Funktion, sowohl für den visuellen Komfort als auch für die Energieeinsparung. Mean Well hat im Laufe der Jahre verschiedene Dimmverfahren implementiert, jedes mit seinen Vor- und Nachteilen. Zu verstehen, welches System zu wählen ist und wie es richtig angeschlossen wird, vermeidet die meisten Probleme, die Installateure vor Ort erleben.

Die drei Dimmmodi

Mean Well hat drei verschiedene Dimmmodi implementiert:

1. Analog 1-10V: Ein Spannungssignal regelt die Intensität;
2. PWM (10V Signal): Pulsweitenmodulation;
3. Einstellung über variablen Widerstand (Potentiometer).

Die HLG-Modelle (Suffixe B und AB) und ELG-Modelle unterstützen alle drei Methoden. In unseren Tests haben wir die volle Kompatibilität mit DALI-Controllern zahlreicher Marken überprüft, sofern ein aktiver DALI/1-10V-Wandler verwendet wird. Es gibt auch ELG- und NPF-Modelle mit integrierter DALI-Schnittstelle, die die Notwendigkeit eines externen Wandlers vollständig überflüssig machen.

PWM-Frequenz und Flicker-frei für Videoaufnahmen

Die PWM-Dimmung von Mean Well arbeitet typischerweise mit Frequenzen zwischen 300Hz und 1kHz. Für Videoaufnahmeanwendungen, bei denen die Abwesenheit von Flimmern entscheidend ist, empfehlen wir, die Frequenz auf Werte über 1kHz einzustellen oder die neuen HLG-Modelle mit "Flicker-free"-Funktion zu verwenden. Der Anschluss erfordert die richtige Polarität: Ein Nichtfunktionieren der Dimmung ist sehr oft auf eine Vertauschung der DIM+- und DIM--Signale zurückzuführen, ein trivialer, aber sehr häufiger Fehler.

Was "dimmbares Netzteil" bedeutet

Da "dimmable meaning" eine der häufigsten Suchanfragen ist, klären wir das Konzept: Ein dimmbares Netzteil ist ein Modell, das es erlaubt, die Lichtintensität der Last über ein externes Steuersignal zu regeln (ein Potentiometer, ein 1-10V-Signal, ein PWM-Befehl oder ein DALI-Bus). Nicht alle Netzteile sind dimmbar: Ein Basismodell liefert immer die gleiche Leistung. Um eine Regelung zu erreichen, werden sowohl ein geeignetes Netzteil als auch ein kompatibles Steuergerät benötigt. Achten Sie auch auf den Wert des Potentiometers: Viele HLG benötigen 100kΩ, nicht 10kΩ, und mit dem falschen Wert wird die Regelkurve verzerrt oder beginnt nicht bei Null.

Welches Dimmsystem für Ihr Projekt wählen

Die Wahl des Dimmsystems hängt von der Komplexität des Systems und dem gewünschten Steuerungsgrad ab. Das Potentiometer ist die einfachste und wirtschaftlichste Lösung, geeignet für einzelne Lichtpunkte oder kleine manuell geregelte Zonen. Das analoge 1-10V-Signal ist der Standard für Systeme mittlerer Komplexität mit dedizierten Steuereinheiten. PWM bietet eine feinere Steuerung, besonders geeignet, wenn eine lineare, stufenlose Regelung benötigt wird. DALI schließlich ist die bevorzugte Wahl für professionelle Systeme und Gebäudeautomation: Es ermöglicht die adressierbare Steuerung jeder einzelnen Leuchte, die Erstellung von Szenen, Zeitplänen und Diagnosen. Mit zunehmender Komplexität steigen auch die Flexibilität und die Kosten: Die Regel ist, das Steuersystem nach den tatsächlichen Anforderungen des Projekts zu dimensionieren, ohne zu überdimensionieren oder sich einzuschränken.

Häufige Dimmprobleme und wie man sie löst

Vor Ort haben Dimmprobleme fast immer wiederkehrende und leicht diagnostizierbare Ursachen. Wenn sich das Licht überhaupt nicht regeln lässt, ist der erste Verdacht die Vertauschung der DIM+- und DIM--Drähte. Wenn die Regelung "gestuft" ist oder nicht bei Null beginnt, ist das Problem typischerweise der falsche Potentiometerwert oder die Inkompatibilität zwischen dem Steuersignal und dem Netzteileingang. Wenn ein auffälliges Flimmern auftritt, muss die PWM-Frequenz auf über 1kHz erhöht oder auf ein flicker-freies Modell umgestiegen werden. Wenn die Dimmung funktioniert, aber das Minimum zu hoch ist (das Licht wird nicht dunkel genug), wird wahrscheinlich die Regelgrenze des Netzteils erreicht, die typischerweise auf 10% und nicht auf absolute 0% heruntergeht. Die Kenntnis dieser Muster ermöglicht es, Probleme, die sonst Stunden der Diagnose kosten würden, in wenigen Minuten zu lösen.

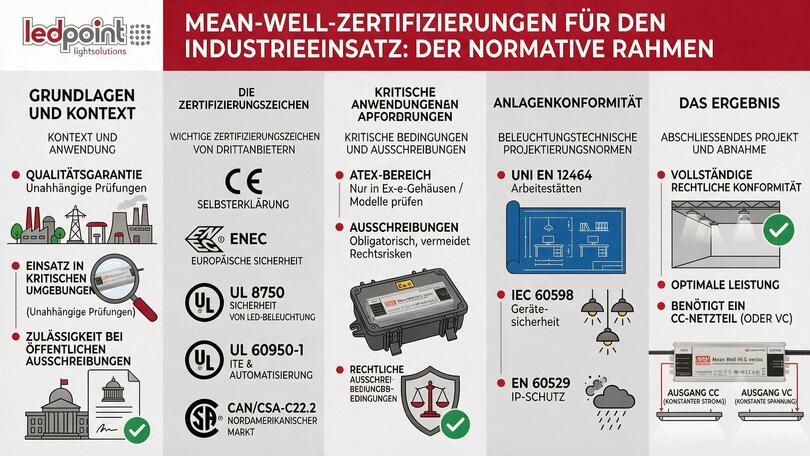

8. Mean Well Zertifizierungen für den industriellen Einsatz: Der regulatorische Rahmen

Zertifizierungen sind keine Bürokratie: Sie sind die Garantie, dass ein Netzteil von unabhängigen Stellen getestet wurde und legal in kritischen Kontexten installiert werden kann. In Ausschreibungen und Lieferungen für öffentliche Infrastrukturen kann das Fehlen einer Zertifizierung ein Produkt unabhängig von seiner Leistung ausschließen. Sehen wir uns an, welche Kennzeichnungen wirklich zählen.

Die wichtigsten Zertifizierungszeichen

Neben der CE-Kennzeichnung (die eine Selbsterklärung des Herstellers ist) verfügen Mean Well Netzteile für die Schwerindustrie und kritische Infrastrukturen über Produktzertifizierungen von Drittanbietern. Insbesondere:

• ENEC: Europäisches Sicherheitszeichen basierend auf harmonisierten Normen, in der Beleuchtung weitgehend gefordert;
• UL 8750: Sicherheit von LED-Beleuchtungsgeräten;
• UL 60950-1: Geräte der Informationstechnologie, oft in der Automatisierung gefordert;
• CAN/CSA-C22.2: für den nordamerikanischen Markt.

Einsatz in ATEX-Bereichen

Für den Einsatz in ATEX-Bereichen (potenziell explosionsgefährdete Atmosphären) stellt Mean Well keine zertifizierten Versionen mit eigener Sicherheit bereit, aber es ist möglich, die HLG in Ex-e-Gehäusen unterzubringen. Die Datenblätter geben die UL- und ENEC-Anerkennungsnummern an; wir empfehlen, diese bei der detaillierten Planung mit akkreditierten Stellen zu überprüfen, da die Gültigkeit einer Zertifizierung auch vom spezifischen Modell und dem Ausstellungsdatum abhängt.

Warum Zertifizierungen in Ausschreibungen entscheidend sind

Bei öffentlichen Ausschreibungen und Lieferungen für Großkunden sind Zertifizierungen kein einfaches "Plus", sondern oft eine Zulassungsvoraussetzung. Ein Netzteil ohne die erforderliche Zertifizierung wird von vornherein ausgeschlossen, unabhängig von seiner Leistung oder seinem Preis. Dies liegt daran, dass die öffentliche Verwaltung und große Unternehmen sich vor rechtlicher Haftung schützen müssen: Ein System, das aufgrund einer nicht zertifizierten Komponente einen Brand oder einen Unfall verursacht, setzt den Planer und Installateur ernsten Konsequenzen aus. Das Vorhandensein von Zeichen wie ENEC und UL ist daher die dokumentarische Garantie, dass das Produkt gemäß anerkannter internationaler Normen getestet wurde. Mean Well, das ein sehr breites Spektrum an Zertifizierungen für alle seine Hauptserien abdeckt, wird aus diesem Grund besonders von denen geschätzt, die an öffentlichen und Infrastrukturprojekten arbeiten.

Die Referenznormen der Beleuchtungsbranche

Neben den Produktzertifizierungen stützt sich die professionelle Beleuchtungsplanung auf eine Reihe von Normen, die der Planer kennen muss. UNI EN 12464 definiert die Beleuchtungsanforderungen für Arbeitsstätten (innen und außen) und legt die Beleuchtungsstärken, Gleichmäßigkeit und Blendungsbegrenzung für jede Umgebungsart fest. IEC 60598 regelt die Sicherheit von Leuchten, während die bereits erwähnte EN 60529 die IP-Schutzarten regelt. Ein System, das nach diesen Normen ausgelegt und mit zertifizierten Mean Well-Treibern betrieben wird, bietet nicht nur optimale Leistung, sondern auch volle rechtliche Konformität, ein bei Abnahmen zunehmend gefordertes Element.

9. Anschluss an LED-Bänder, Serien- und Parallelschaltung: die Einschränkungen

Die Art und Weise, wie ein Netzteil an die Last angeschlossen wird, ist genauso wichtig wie die Wahl des Netzteils selbst. Eine falsche Verkabelung macht die Vorteile eines Qualitätsprodukts zunichte und erzeugt schwer diagnostizierbare Fehler. In diesem Abschnitt behandeln wir die goldenen Regeln der Verbindung, Spannungsabfälle und die Einschränkungen bei Serien- und Parallelschaltungen.

Anschluss an LED-Bänder und Spannungsabfälle

Ein systematischer Fehler betrifft die Art der Verbindung. Konstantspannungsnetzteile (CV) wie LRS, HLG und ELG liefern stabilisierte Spannung. Bei LED-Bändern über 5 Metern ist die Sternarchitektur (parallel) zwingend erforderlich. Die Leiter müssen so dimensioniert sein, dass der Spannungsabfall unter 4% liegt. Es ist notwendig, ein 24V-Netzteil mit einem Kabelquerschnitt von 1,5mm² bis 10m bei einer Last von 8A zu verwenden, während darüber ein Querschnitt von 2,5mm² benötigt wird. Die Ausgangsklemmen der HLG akzeptieren bis zu 4mm². Bei Leistungen über 300W ist es besser, die Last auf mehrere Mean Well 24V-Netzteile in separaten Bereichen zu verteilen.

Parallelschaltung: Nur mit Current Sharing

Es ist möglich, zwei oder mehr Mean Well Netzteile parallel zu schalten, um den Gesamtstrom zu erhöhen, aber nur für Modelle mit Current-Sharing-Funktion wie die Serien RSP, PSP und SE. Die Serien HLG, LRS und ELG sind nicht für direkte Parallelschaltung ausgelegt: Die geringe Spannungsdifferenz zwischen zwei Einheiten verursacht Stromungleichgewichte. Bei Redundanz werden externe ORing-Module verwendet (z.B. der Mean Well DRDN20), die das ausgefallene Netzteil isolieren.

Reihenschaltung: Nicht empfohlen

Die Reihenschaltung (z.B. 24V+24V=48V) ist nicht empfehlenswert und kann die Isolierung beeinträchtigen. Sie kann nur in Ausnahmefällen in Betracht gezogen werden und nur mit Modellen, die über einen schwebenden Ausgang verfügen (HLG, ELG), und mit der Hinzufügung von Sperrdioden, aber auf diese Weise gehen die integrierten Schutzfunktionen verloren. In der Praxis ist es, wenn eine höhere Spannung benötigt wird, fast immer besser, direkt ein Netzteil mit der richtigen Ausgangsspannung zu wählen.

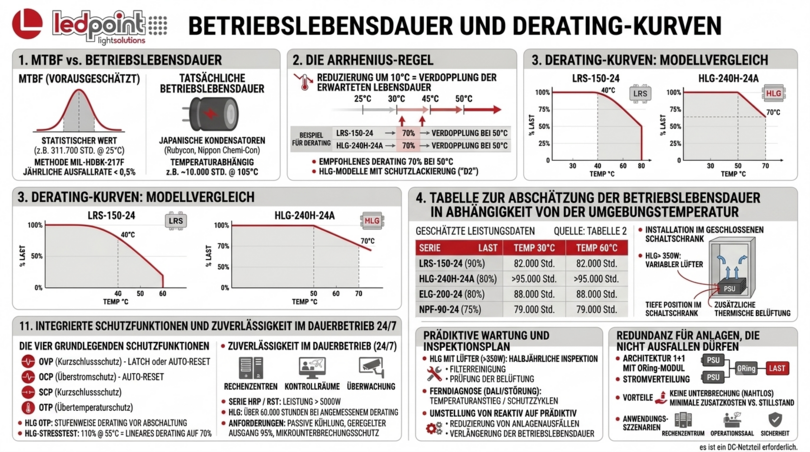

10. Lebensdauer und Derating-Kurven

Die Lebensdauer eines Netzteils ist vielleicht der am meisten missverstandene Parameter. Viele schauen nur auf den angegebenen MTBF-Wert, aber die tatsächliche Lebensdauer vor Ort hängt fast ausschließlich von der Betriebstemperatur ab. Das Verständnis des Zusammenhangs zwischen Wärme und Langlebigkeit ermöglicht die Planung von Systemen, die Jahrzehnte statt Jahre halten.

MTBF: Was es wirklich aussagt

Mean Well hat MTBF-Werte (Mean Time Between Failures) veröffentlicht, die nach der prädiktiven Methode MIL-HDBK-217F berechnet wurden. Für den HLG-240H-24 beträgt der MTBF 311.700 Stunden bei 25°C und 80% Last. Dies bedeutet, dass unter idealen Bedingungen die jährliche Ausfallrate unter 0,5% liegt. Vorsicht jedoch: Der MTBF ist ein statistischer Wert, nicht die Nutzlebensdauer des einzelnen Netzteils. Die tatsächliche Nutzlebensdauer wird durch die Elektrolytkondensatoren bestimmt, für die Mean Well hochwertige japanische Komponenten (Rubycon, Nippon Chemi-Con) mit einer nominalen Lebensdauer von etwa 10.000 Stunden bei 105°C verwendet.

Die Arrhenius-Regel und thermisches Derating

Bei Anwendung der Arrhenius-Regel verdoppelt jede 10°C-Reduzierung die erwartete Lebensdauer der Kondensatoren. Aus diesem Grund wird in Umgebungen bei 50°C ein Derating von 70% empfohlen und, wo möglich, die Verwendung von HLG-Modellen mit Conformal Coating (Suffix "D2"). Ein Mean Well HLG-240H Netzteil liefert bis 50°C 100% Leistung und geht dann bis 70% bei 70°C in ein lineares Derating über; zum Vergleich: Ein LRS-100-24 beginnt bereits bei 40°C mit dem Derating.

Tabelle 2 — Geschätzte Nutzlebensdauer in Abhängigkeit von der Umgebungstemperatur

Thermisches Management und externe Kühlkörper

Die Verwendung zusätzlicher Kühlkörper ist fast nie erforderlich, da das Metallgehäuse von HLG und LRS selbst als Kühlkörper wirkt. Bei Anwendungen mit einer Umgebungstemperatur nahe der Grenze (65°C) und konstanter Last bei 100% ist es jedoch Industriepraxis, eine zusätzliche Aluminiumplatte thermisch anzukoppeln, wobei darauf zu achten ist, den Konvektionsweg nicht zu blockieren. Für HLG mit einer Leistung über 350W verwendet Mean Well drehzahlgeregelte Lüfter: In diesen Fällen empfehlen wir einen vorausschauenden Wartungsplan mit halbjährlichen Inspektionen und Reinigung der Filter, falls vorhanden. In geschlossenen Schaltschränken gilt die Regel, das Netzteil im unteren Teil des Schranks zu platzieren und bei Bedarf eine Hilfsbelüftung zu verwenden.

11. Integrierte Schutzfunktionen und Zuverlässigkeit im 24/7-Dauerbetrieb

Integrierte Schutzfunktionen sind das, was es einem Netzteil ermöglicht, unvorhergesehene Ereignisse zu überstehen: einen Kurzschluss, eine Lastspitze, eine Überhitzung. In industriellen Systemen, die nicht stillstehen können, machen diese Funktionen den Unterschied zwischen einem automatisch bewältigten Ereignis und einem Anlagenstillstand mit Folgeschäden aus.

Die vier grundlegenden Schutzfunktionen

Alle Mean Well Netzteile integrieren vier wichtige Schutzfunktionen:

• OVP (Over Voltage Protection) – Überspannungsschutz, normalerweise verriegelnd oder mit automatischer Wiederherstellung;
• OCP (Over Current Protection) – Überstromschutz mit automatischer Wiederherstellung;
• SCP (Short Circuit Protection) – Kurzschlussschutz;
• OTP (Over Temperature Protection) – Übertemperaturschutz.

Bei HLG- und ELG-Modellen greift die OTP mit einer allmählichen Leistungsreduzierung (thermisches Derating) vor der Abschaltung ein. Wir haben einen HLG-600H mit 110% Last bei 55°C belastet: Das Netzteil reduzierte den Strom allmählich auf 70%, blieb dabei intakt und schaltete nicht ab. Diese Eigenschaften sind grundlegend für eine 24-Stunden-Aktivinstallation.

Zuverlässigkeit im Dauerbetrieb

Industrielle Anwendungen im Dauereinsatz (Rechenzentren, Kontrollräume, Überwachungssysteme) erfordern Netzteile mit Komponenten, die auf Langlebigkeit ausgelegt sind. Mean Well hat die Serien RST und HRP (Leistungen bis 5000W) für diese Bereiche entwickelt, aber selbst die HLG garantieren bei richtiger Derating über 60.000 Stunden kontinuierliche Lebensdauer. Wichtig ist, eine effektive passive Kühlung, eine auf 95% des Nennwerts geregelte Ausgangsspannung und einen Schutz gegen mögliche Netz-Mikrounterbrechungen aufrechtzuerhalten.

Vorausschauende Wartung und Inspektionsplan

Selbst das beste Netzteil profitiert von einer geplanten Wartung, insbesondere in kritischen Systemen. Für HLG-Modelle mit Lüfter (Leistungen über 350W) empfehlen wir halbjährliche Inspektionen, um die Sauberkeit der Filter und die ordnungsgemäße Funktion des Lüfters zu überprüfen, dessen Verschleiß oft das erste Anzeichen einer Degradierung ist. Für Netzteile mit Fehlersignalisierung oder DALI-Schnittstelle ermöglicht die Ferndiagnose, Probleme vorherzusehen: Ein abnormaler Anstieg der internen Temperatur oder der Anzahl der Schutzzyklen ist ein Indikator dafür, dass sich etwas ändert. Die Integration dieser Daten in ein SCADA-System verwandelt die Wartung von reaktiv (Eingriff nach dem Ausfall) in vorausschauend (Eingriff vorher), reduziert die Anlagenstillstandszeiten und verlängert die gesamte Nutzlebensdauer der Installation.

Redundanz für Systeme, die nicht stillstehen können

In Kontexten wie Rechenzentren, Operationssälen und Sicherheitssystemen ist die Unterbrechung der Stromversorgung keine Option. Die redundante 1+1-Konfiguration, die mit Modellen mit Current-Sharing-Funktion und ORing-Modulen erreicht wird, stellt sicher, dass der Ausfall eines einzigen Netzteils das System nicht stoppt: Die gesunde Einheit übernimmt sofort ohne Unterbrechung. Diese Art der Architektur, kombiniert mit einer vorgeschalteten USV-geschützten Stromversorgung, stellt den Stand der Technik in Sachen Zuverlässigkeit dar. Die zusätzlichen Kosten für die Redundanz sind im Vergleich zum wirtschaftlichen Schaden eines Ausfalls in einer kritischen Umgebung gering, wo jede Minute Inaktivität beträchtliche Summen wert sein kann.

12. So lesen Sie das Mean Well Datenblatt: kritische Parameter

Ein Mean Well Datenblatt enthält Dutzende von Parametern, und für einen Nicht-Experten kann es einschüchternd sein. In Wirklichkeit reicht es für eine korrekte Auswahl, zu wissen, wo man hinschauen muss. Das Datenblatt gut zu lesen, ist das, was es ermöglicht, Probleme vorherzusehen, anstatt sie vor Ort zu entdecken.

Die Parameter, auf die Sie sich konzentrieren sollten

Für eine effektive Lektüre reicht es, sich auf diese Punkte zu konzentrieren:

1. CV/CC-Bereich (für Dual-Mode-Modelle);
2. Derating-Kurve in Abhängigkeit von der Temperatur;
3. Wirkungsgrad bei verschiedenen Lasten;
4. Welligkeit und Rauschen (typischerweise unter 1% für gute Netzteile);
5. Isolationsspannung (kVAC zwischen Eingang und Ausgang);
6. Erwarteter Verschmutzungsgrad;
7. Überspannungskategorie (OVC II oder OVC III).

Für Anwendungen mit empfindlichen Lasten sind auch die Parameter "Start-up Time" und "Hold-up Time" relevant: Im Fall von Mean Well liegt die Hold-up Time typischerweise über 6ms, ein Wert, der die Kontinuität auch bei Mikrounterbrechungen des Netzes gewährleistet.

13. Zubehör für industrielle Installationen: Wenn das Netzteil allein nicht ausreicht

Diejenigen, die im Industriesektor arbeiten, wissen, dass das Netzteil das Herz des Systems ist, aber dass oft Zubehör benötigt wird, das in der Planungsphase allzu oft unterschätzt wird. Sie zu vernachlässigen bedeutet, das System Ausfällen, elektromagnetischen Störungen und vermeidbaren Wartungseingriffen auszusetzen. Sehen wir uns die wichtigsten an.

Redundanzmodule

In kritischen Umgebungen, die nie stillstehen dürfen – Sicherheitssysteme, Operationssäle, Rechenzentren, kontinuierliche Produktionslinien – gibt es Modelle, die den Anschluss von zwei Netzteilen in einer 1+1-redundanten Konfiguration ermöglichen. Fällt eines aus, übernimmt das andere, ohne eine Unterbrechung zu verursachen.

EMV-Filter

Ein Schaltnetzteil erzeugt hochfrequente Störungen, die empfindliche Geräte in der Nähe (Sensoren, Datenerfassungskarten, Audiosysteme) stören können. In industriellen Umgebungen mit Motoren, Frequenzumrichtern und Schweißgeräten ist die Störung bereits hoch. Das Hinzufügen eines externen Netzfilters reinigt die Stromversorgung und vermeidet schwer zu diagnostizierendes intermittierendes Verhalten. Diese Filter werden besonders empfohlen, wenn das Netzteil in der Nähe von Messgeräten ist oder wenn das System strenge elektromagnetische Verträglichkeitstests bestehen muss.

Wasserdichte Verbinder und DIN-Halterungen

IP67-Netzteile wie HLG und ELG haben bereits Kabel mit 0,75mm² oder 1mm² Querschnitt. Vor Ort kann es jedoch erforderlich sein, sie an größere Kabel anzuschließen. Die Verwendung von Original-Mean-Well-Verbindern vermeidet das Kürzen des Kabels und das Anbringen von Schrumpfschläuchen, was in feuchten oder staubigen Umgebungen immer riskant ist. Für die LRS-Serie für Schaltschränke gibt es Hutschienen-Montageplatten, die ein direktmontiertes Netzteil in ein rastbares Bauteil verwandeln.

Dimmwiderstände und thermische Gehäuse

Dimmwiderstände ermöglichen die Verwaltung von Netzteilen mit auf Maximum belassener Dimmung und stabilisieren den Eingangsstrom. Thermische Gehäuse und Hilfskühlkörper sind Zubehörteile, die Netzteile vor sehr hohen Temperaturen isolieren, wie sie in einer Gießerei vorkommen.

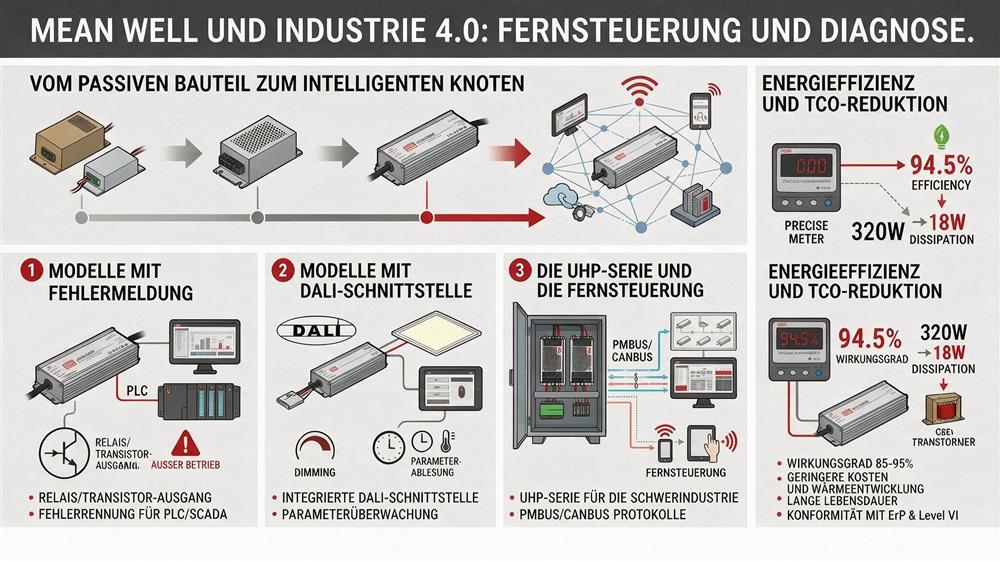

14. Mean Well und Industrie 4.0: Fernsteuerung und Diagnose

Die Industrie ist nicht mehr das, was sie vor zwanzig Jahren war. Heute muss ein Netzteil nicht nur Energie liefern: Es muss mit dem Überwachungssystem kommunizieren, Fehler signalisieren und vor der Abschaltung warnen. Mean Well hat sich dieser Herausforderung mit verschiedenen technologischen Strategien gestellt, die ein passives Bauteil in einen intelligenten Knoten des Systems verwandeln.

Modelle mit Fehlersignalisierung

Die erste Innovation ist die Einführung von Modellen mit Fehlersignalisierung. Bei einigen HLG und ELG steht ein Relaisausgang oder ein Transistorkontakt zur Verfügung, der umschaltet, wenn das Netzteil in den Schutzmodus geht oder abschaltet. Dies ist eine wertvolle Information für eine SPS oder ein SCADA-System: Es ermöglicht, sofort zu erkennen, ob ein Teil des Systems außer Betrieb ist, ohne einen Techniker zur physischen Überprüfung schicken zu müssen.

Modelle mit integrierter DALI-Schnittstelle

Dann gibt es Modelle mit integrierter DALI-Schnittstelle. In diesen Fällen wird kein externer Wandler mehr benötigt: Das Netzteil spricht direkt die Sprache der Gebäudeautomationssysteme. Einige von ihnen ermöglichen nicht nur die Dimmung, sondern auch das Auslesen von Betriebsparametern: Betriebsstunden, innere Temperatur, Anzahl der Starts.

Die UHP-Serie und Fernsteuerung

Unter den Mean Well Netzteilen finden wir auch die UHP-Serie, die für die Schwerindustrie entwickelt wurde und Fernsteuerungsfunktionen über das PMBus- oder CANbus-Protokoll integriert. In einem einzigen Schaltschrank ist es möglich, Dutzende von Netzteilen zu überwachen, sie fernzusteuern und Echtzeit-Alarmsignale zu empfangen.

15. Energieeffizienz und TCO-Reduzierung

In einem Umfeld mit hohen Energiekosten und immer strengeren Vorschriften ist die Effizienz eines Netzteils kein technisches Detail mehr, sondern ein Budgetposten. Ein effizientes Netzteil verbraucht weniger, heizt weniger, hält länger und reduziert die Gesamtbetriebskosten des Systems. Sehen wir uns die konkreten Zahlen an.

Effizienzmessungen und Klassifizierungen

Der Wirkungsgrad eines Mean Well Schaltnetzteils liegt zwischen 85% und 95% je nach Modell und Last und wird mit einem Präzisions-Wattmeter gemessen. Der HLG-320H-24 erreicht 94,5% bei 230Vac und 80% Last: Das bedeutet nur 18W Verlustleistung bei 320W abgegebener Leistung. Im Vergleich zu einem herkömmlichen Transformator (70-80% Wirkungsgrad) sind die Energieeinsparungen beträchtlich und tragen direkt zur TCO-Reduzierung bei. Darüber hinaus erfüllen viele Modelle die Anforderungen ErP Stage 2 und Level VI, die europäischen und US-amerikanischen Normen zur Energieeffizienz externer Netzteile.

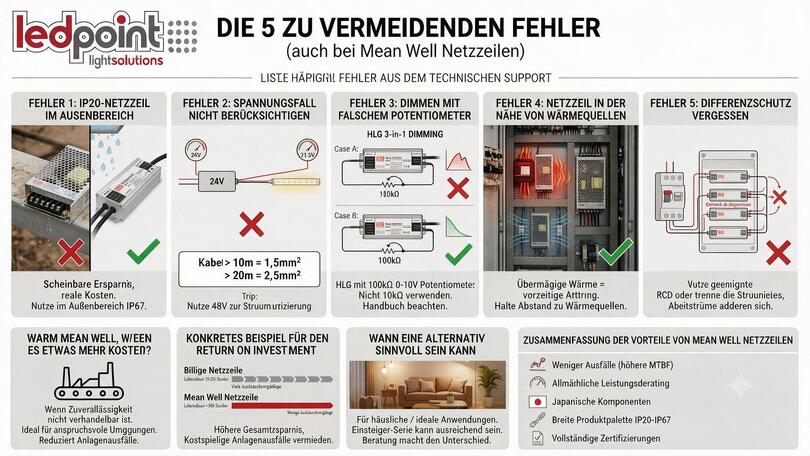

16. Die 5 Fehler, die Sie vermeiden sollten (selbst mit Mean Well Netzteilen)

Nach Jahren des technischen Supports und der Zusammenarbeit mit vielen Installateuren und Elektrikern haben wir eine Liste wiederkehrender Fehler zusammengestellt. Es sind Fehler, die trivial erscheinen mögen, aber Arbeitsstunden kosten, teure Produkte zerstören und den Ruf derjenigen schädigen können, die das System bauen. Sie im Voraus zu kennen, ist der beste Weg, sie nicht zu begehen.

Fehler 1: IP20-Netzteil im Außenbereich installiert

Die Baustelle ist staubig, feucht und chaotisch. Der Elektriker montiert ein LRS auf einem Träger und wartet auf den endgültigen Schaltschrank. Es regnet, etwas Wasser dringt ein, das Netzteil stirbt. In diesem Fall hätte von Anfang an ein IP67-Netzteil installiert werden müssen. 20 Euro zu sparen, wird zu 100 Euro verbranntem Produkt plus Arbeitsstunden.

Fehler 2: Spannungsabfall nicht berücksichtigt

24V-LED-Band, 100W, 25 Meter Kabel mit 0,75mm² Querschnitt. Am Ende beträgt die Spannung 21,5V, die Bänder erscheinen gelber und jemand gibt den LEDs die Schuld für die schlechte Qualität. In Wirklichkeit ist die Kabeldimensionierung schuld. Die Regel: Für Längen über 10m verwenden Sie 1,5mm² Kabel; über 20m verwenden Sie 2,5mm² oder mehr. Um große Entfernungen zu überbrücken, erhöhen Sie die Spannung (48V statt 24V), um den Strom zu halbieren und den Spannungsabfall zu reduzieren.

Fehler 3: Dimmung mit dem falschen Potentiometer

Der Kunde kauft ein HLG mit Dimmung und ein 10kΩ-Potentiometer, schließt sie an, und die Dimmung funktioniert nicht oder ist instabil. Dies geschieht, weil viele Mean Well Modelle ein 100kΩ-Potentiometer benötigen oder besser mit einem aktiven 1-10V-Signal funktionieren. Mit dem falschen Wert wird die Regelkurve verzerrt oder beginnt nicht bei Null. Die Lösung ist, immer das Handbuch des Netzteils zu lesen, um das richtige Potentiometer zu identifizieren.

Fehler 4: Netzteil zu nah an Wärmequellen

In einem Schaltschrank wird das Netzteil über einem Gleichrichter oder in der Nähe eines Schützes montiert, das Wärme abgibt. Die Innentemperatur steigt, die Kondensatoren altern vorzeitig, und nach zwei Jahren stirbt das Netzteil. 10 cm mehr Platz und etwas Luftzirkulation hätten ausgereicht, um es zu kühlen und seine Lebensdauer zu verlängern.

Fehler 5: Fehlenden Fehlerstromschutz vergessen

Schaltnetzteile haben EMV-Filter, die Ableitströme zur Erde verursachen. Wenn mehrere Netzteile an denselben Fehlerstromschutzschalter angeschlossen sind, löst dieser scheinbar grundlos aus. Es ist kein echter Fehler, sondern die Summe der Ableitströme: Es wird durch die Verwendung von 300mA-Fehlerstromschutzschaltern oder durch die Trennung der Stromkreise gelöst.

17. Warum Mean Well wählen, wenn es etwas mehr kostet

Der Katalog enthält viele Netzteile verschiedener Marken, alle von guter Qualität und immer vor der Auswahl getestet. Doch in bestimmten Kontexten bleiben Mean Well Netzteile unsere erste Empfehlung. Es lohnt sich zu erklären, warum, ohne anderen Produkten etwas absprechen zu wollen.

Mean Well Produkte haben einen etwas höheren Preis, aber in schwierigen Umgebungen – hohen Temperaturen, schwer zugänglichen Bereichen, Systemen, in denen selbst die Unterstützung kompliziert wird – amortisieren sie den Preisunterschied mehr als. Die Berechnung sollte auf der Grundlage der Installations-, Wartungs- und vor allem der Systemausfallzeiten erfolgen, die in einer Produktionslinie oder einer kritischen Infrastruktur Tausende von Euro pro Stunde wert sein können. Es sind Netzteile, die dafür ausgelegt und geboren sind, extremen Bedingungen über lange Zeit standzuhalten, wie in großen Industrieanlagen: Deshalb ist es die Wahl, die wir zuerst empfehlen, wenn Zuverlässigkeit nicht verhandelbar ist.

Ein konkretes Beispiel für den Return on Investment

Machen wir eine realistische Berechnung, um den wirtschaftlichen Wert der Wahl zu verstehen. Angenommen, eine Industrieanlage mit 50 Beleuchtungspunkten, jeder mit einem Treiber versorgt. Mit kostengünstigen, kurzlebigen Netzteilen könnte die Nutzlebensdauer in einer heißen Umgebung (50°C) bei etwa 20.000-25.000 Stunden liegen; mit richtig derating Mean Well Netzteilen übersteigt dieselbe Installation 50.000 Stunden. Dies bedeutet, über einen Zeitraum von zehn Jahren potenziell die Anzahl der Austausche zu halbieren. Wenn jeder Austausch zwischen Produkt und Arbeitskosten (oft in der Höhe oder in schwer zugänglichen Bereichen) einen erheblichen Betrag kostet, übersteigen die Gesamteinsparungen bei weitem die höheren Anschaffungskosten. Hinzu kommt der Wert der vermiedenen Ausfallzeiten, die in Produktionskontexten der schwerwiegendste Posten von allen sind. Die "Ersparnisse" eines wirtschaftlichen Netzteils sind in diesen Szenarien fast immer eine buchhalterische Illusion.

Wann eine Alternative sinnvoll sein kann

Aus technischer Ehrlichkeit muss gesagt werden, dass Mean Well nicht die einzig gültige Antwort in absoluten Zahlen ist. In Haushaltsanwendungen, in klimatisierten und trockenen Umgebungen, bei bescheidenen Lasten und einfachem Zugang für Wartungsarbeiten können selbst gut ausgewählte Netzteile aus niedrigeren Preisklassen ihre Aufgabe hervorragend erfüllen. Im Ledpoint-Katalog bieten wir mehrere Marken an, alle vor der Auswahl getestet, genau weil das richtige Produkt vom Kontext abhängt. Den Unterschied macht die Beratung: zu verstehen, wann die Umgebung und die Kritikalität des Systems die Investition in Mean Well rechtfertigen und wann eine wirtschaftlichere Alternative völlig ausreichend ist. Dieser ehrliche, auf das tatsächliche Interesse des Kunden ausgerichtete Ansatz ist es, was einen technischen Lieferanten von einem einfachen Verkäufer unterscheidet.

Zusammenfassung der Vorteile von Mean Well Netzteilen

18. Reale Anwendungen: Fallstudien und Nutzungsszenarien für Mean Well Netzteile

Die Theorie ist wichtig, aber es ist im Feld, wo ein Netzteil seinen Wert beweist. In diesem Abschnitt sammeln wir die häufigsten Anwendungsszenarien, in denen Mean Well Netzteile den Unterschied machen, mit den technischen Empfehlungen, die wir für jedes Szenario geben. Jeder Kontext hat seine spezifischen Einschränkungen – Temperatur, Feuchtigkeit, Servicekontinuität, Dimm-Anforderungen – und die richtige Serie ändert sich entsprechend. Diese Beispiele helfen Ihnen, Ihren Fall zu erkennen und sich schnell zur am besten geeigneten Familie zu orientieren.

Öffentliche und Straßenbeleuchtung

Die öffentliche Beleuchtung ist vielleicht das anspruchsvollste Szenario in Bezug auf die Kontinuität: Eine ausgefallene Straßenlaterne ist ein Sicherheitsproblem, nicht nur eine Dienstunterbrechung. Hier ist die ELG-Serie die vorherrschende Wahl für Gemeinden, dank des 6kV-Transientenschutzes, der das Netzteil vor Spannungsspitzen schützt, die typisch für oberirdische Netze sind, die oft Blitzeinschlägen und Lastumschaltungen ausgesetzt sind. Ein LED-Straßenbeleuchtungssystem mit ELG-Treibern, richtig derating und nachts über DALI-Profile gedimmt, kann problemlos 50.000 Betriebsstunden mit minimalem Wartungsaufwand überschreiten. Die programmierte Dimmung während der zentralen Nachtstunden reduziert den Verbrauch um bis zu 30-40%, eine Zahl, die im Energiebudget einer Gemeinde schwer wiegt. In diesen Anwendungen empfehlen wir immer Modelle mit Conformal Coating, um der nächtlichen Kondensation und den saisonalen thermischen Schocks zu widerstehen.

Produktionslinien und Industrielager

In Industrielagern und Produktionslinien muss die Beleuchtung hohe und konstante Beleuchtungsstärken gewährleisten, oft im 24-Stunden-Schichtbetrieb. Hier fällt die Wahl typischerweise auf die HLG-Serie für hochmontierte Installationen (LED-High-Bays), wo die benötigte Leistung hoch ist und die Umgebung heiß sein kann. Bei Staub oder Dämpfen ist der IP67-Schutz der HLG eine wesentliche Anforderung. Für Schaltschränke und Maschinenautomation bleibt die LRS-Serie auf Hutschiene der Standard: kompakt, wirtschaftlich und wartungsfreundlich. Ein häufiger Fehler in diesen Kontexten ist die Platzierung des Netzteils zu weit oben im Schrank, wo sich die Wärme staut: Wie im Derating-Abschnitt gesehen, halbiert jede 10°C-Erhöhung die Nutzlebensdauer.

Einzelhandel, Showrooms und Museumsbeleuchtung

Im Einzelhandel und in Museen kommt es auf die Lichtqualität, die Flimmerfreiheit und die Möglichkeit an, Lichtszenen anzupassen. Für Videoaufnahmen und fotografierte Ausstellungen ist Flimmern der Feind Nummer eins: Hier empfehlen wir flicker-freie HLG-Modelle oder Dimmung bei Frequenzen über 1kHz. Die DALI-Kompatibilität ermöglicht die Integration der Beleuchtung in die Gebäudeautomationssysteme des Showrooms und schafft programmierbare Szenen für Öffnungszeiten, Veranstaltungen und saisonale Präsentationen. Die NPF-Serie mit ihrem schlanken Profil ist ideal, wenn das Netzteil hinter abgehängten Decken oder in Einbauleuchten versteckt werden muss.

Hydroponische Gewächshäuser und Gartenbaubeleuchtung

Die Innenraumbewuchsbeleuchtung (Gartenbau) ist ein schnell wachsender Sektor und besonders anspruchsvoll für Netzteile: hohe Luftfeuchtigkeit, kontinuierliche Licht-Dunkel-Zyklen und erhebliche Leistungen. Die Hochleistungs-HLG-H-Serie mit Lüfter und Conformal Coating ist die Referenzlösung, oft in Konstantstromversion zur direkten Ansteuerung von Full-Spectrum-LED-Arrays. In diesen Umgebungen sind IP67-Schutz und Korrosionsschutzbeschichtung kein Luxus, sondern eine Notwendigkeit, angesichts der ständigen Kondensation, die durch Bewässerung und Transpiration der Pflanzen entsteht.

Schifffahrtsanwendungen und salzhaltige Umgebungen

In Hafenanlagen, auf Kais und in Meeresnähe greift Salznebel elektronische Komponenten unerbittlich an. Wie unsere Tests gezeigt haben (500 Stunden Salznebelbeständigkeit für HLG und ELG), sind diese Serien geeignet, aber die Empfehlung ist, immer Modelle mit Conformal Coating zu bevorzugen und größte Sorgfalt auf die Qualität der Verbindungen zu legen, wobei Original-Wasserdichtverbinder zu verwenden sind. Ein einziger Feuchtigkeitseintrittspunkt kann das gesamte Netzteil beeinträchtigen.

19. Technisches Glossar der Mean Well Netzteile

Die Welt der Netzteile ist voller Abkürzungen, Akronyme und technischer Begriffe, die selbst Profis verwirren können. Wir haben in diesem Glossar die wesentlichen Definitionen in klarer Sprache zusammengefasst, um Ihnen zu helfen, Datenblätter, Angebote und technische Spezifikationen ohne Unsicherheit zu lesen. Es ist auch eine nützliche Kurzreferenz, die Sie während der Planung konsultieren können.

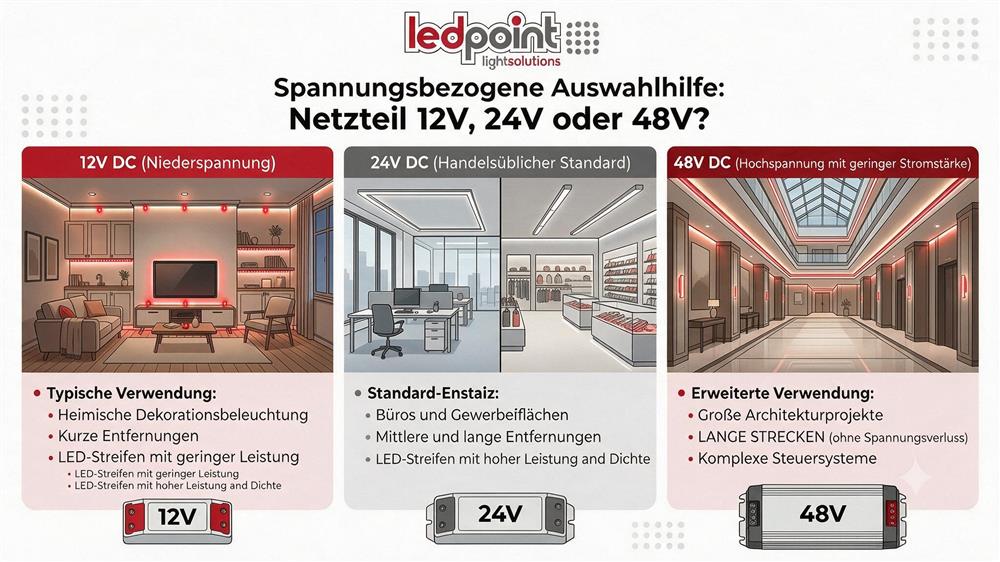

20. Auswahlhilfe nach Spannung: Netzteil 12V, 24V oder 48V

Eine der am häufigsten gestellten praktischen Fragen betrifft die Ausgangsspannung: Ist es besser, ein 12V-, 24V- oder 48V-Netzteil zu verwenden? Die Antwort ist nie absolut, sondern hängt von der Länge der Leitungen, der Leistung und der Art der Last ab. Die Wahl der falschen Spannung bedeutet in der Praxis übermäßige Spannungsabfälle, überdimensionierte Kabel oder Inkompatibilität mit der Last. Sehen wir uns die Kriterien an, um sich sicher zu orientieren.

Wann Sie ein Mean Well 12V-Netzteil wählen sollten

Das 12V-Netzteil ist die historische Wahl für viele LED-Bänder im Verbraucherbereich und für kleinere Installationen. Die Hauptbeschränkung ist der Spannungsabfall: Bei 12V verursachen selbst kleine Kabelwiderstände erhebliche prozentuale Abfälle. Bei gleicher Leistung zieht ein 12V-System doppelt so viel Strom wie ein 24V-System, was größere Kabelquerschnitte erfordert und die Länge der Leitungen begrenzt. 12V ist sinnvoll für kurze Installationen (bis zu wenigen Metern), für die Kompatibilität mit vorhandenen Geräten oder in Automobil- und Marineanwendungen.

Warum 24V der Industriestandard ist

24V ist heute der De-facto-Standard in der professionellen LED-Beleuchtung. Es halbiert den Strom im Vergleich zu 12V bei gleicher Leistung, reduziert Spannungsabfälle und ermöglicht längere Leitungen mit überschaubaren Kabelquerschnitten. Die Palette der Mean Well 24V-Netzteile – verfügbar in allen Serien und Leistungen – ist mit Abstand die breiteste, was eine maximale Verfügbarkeit an Größen und Modellen bedeutet. Für die überwiegende Mehrheit der industriellen und architektonischen Projekte ist 24V die Standardwahl, die wir empfehlen.

48V für große Entfernungen

Wenn die Leitungen sehr lang oder die Leistungen sehr hoch werden, ist 48V die Antwort: Es halbiert den Strom im Vergleich zu 24V und reduziert Spannungsabfälle und Kabelverluste drastisch. Es ist die ideale Spannung für ausgedehnte Linien, Umfangsbeleuchtung großer Gebäude und Installationen, bei denen die Einsparungen beim Leiterquerschnitt die Kosten kompensieren. Mean Well 48V-Netzteile, wie die HLG-C-Modelle in der Konstantstromversion, sind in der architektonischen und gartenbaulichen Beleuchtung zunehmend gefragt.

Tabelle 3 — Praktischer Vergleich zwischen Versorgungsspannungen

21. FAQ — Häufig gestellte Fragen zu Mean Well Netzteilen

Wir haben die häufigsten Fragen von Planern, Installateuren und Einkäufern zusammengestellt. Klicken Sie auf jede Frage, um die Antwort zu öffnen.

Wählen Sie jetzt das richtige Mean Well Netzteil für Ihr System!

Ein Mean Well Netzteil zu wählen, bedeutet, ein zuverlässiges, zertifiziertes und langlebiges Bauteil in das Herz des Systems zu setzen. Wie wir in diesem Leitfaden gesehen haben, besteht der Schlüssel nicht darin, "das beste Netzteil" im absoluten Sinne zu suchen, sondern die richtige Serie dem Kontext zuzuordnen: LRS und LPH für trockene Innenumgebungen, HLG und ELG für schwierige und Außenumgebungen, NPF für kompakte Designs, Konstantstromversionen für Leistungs-LEDs ohne Treiber. Hinzu kommen die Wahl der Spannung (12V, 24V oder 48V), der Dimmung (1-10V, PWM, DALI) und der Dimensionierung der Leistung mit dem 20%igen Sicherheitsspielraum.

Diesen Regeln zu folgen – und die häufigsten Fehler zu kennen, die es zu vermeiden gilt – ist das, was ein zuverlässiges und langlebiges System von einem unterscheidet, das Probleme verursachen wird. Im Ledpoint-Katalog finden Sie das komplette Sortiment an Mean Well Netzteilen IP67 und IP20, in 12V, 24V und 48V, mit herunterladbaren Datenblättern, Lagerverfügbarkeit und dem technischen Support unserer Experten für die Planung. Ob Sie ein Industrielager, eine Straße, einen Showroom oder ein Gewächshaus beleuchten, die richtige Lösung ist nur einen Klick entfernt.

Entdecken Sie jetzt die Auswahl: Vollständiges Netzteil-Katalog · Mean Well HLG-Familie · 24V-Netzteile · ELG-150-24 mit DALI IP67. Haben Sie ein spezifisches Projekt? Kontaktieren Sie unser technisches Büro für eine dedizierte Beratung und ein individuelles Angebot.

```
